Крышка двигателя(2)[EU] — HITACHI EX1200-5

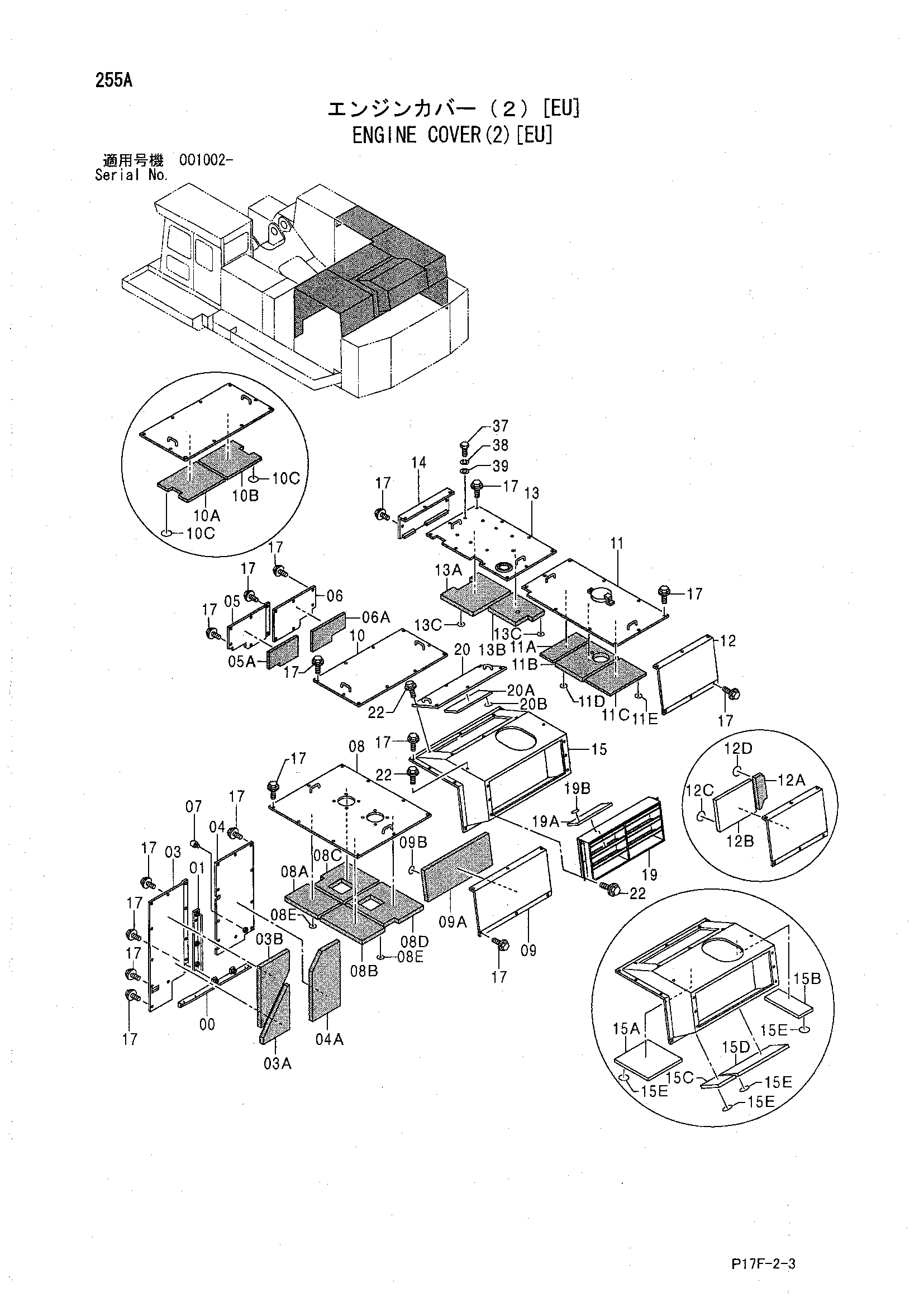

Заводская схема «Крышка двигателя(2)[EU]» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка двигателя(2)[EU] HITACHI EX1200-5](/catalog-drawings/29/29dbd7ae-0685-4a9c-a473-bd778d44a4fe.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092226 | Стойка | 1 |
| 01 | 8081118 | Стойка | 1 |
| 03 | 8086101 | Крышка | 1 |
| 03A | 4464532 | Резиновая прокладка | 1 |
| 03B | 4464531 | Резиновая прокладка | 1 |
| 04 | 8086100 | Крышка | 1 |
| 04A | 4464530 | Резиновая прокладка | 1 |
| 05 | 8086099 | Крышка | 1 |
| 05A | 4464529 | Резиновая прокладка | 1 |
| 06 | 8086098 | Крышка | 1 |
| 06A | 4464528 | Резиновая прокладка | 1 |
| 07 | 4204586 | Ограничитель | 1 |
| 08 | 7041364 | Крышка | 1 |
| 08A | 4464323 | Резиновая прокладка | 1 |
| 08B | 4464324 | Резиновая прокладка | 1 |
| 08C | 4464322 | Резиновая прокладка | 1 |
| 08D | 4464321 | Резиновая прокладка | 1 |
| 08E | 4288584 | Шайба | 25 |
| 09 | 7041363 | Крышка | 1 |
| 09A | 4461920 | Резиновая прокладка | 1 |
| 09B | 4288584 | Шайба | 6 |
| 10 | 7041365 | Крышка | 1 |
| 10A | 4464326 | Резиновая прокладка | 1 |
| 10B | 4464325 | Резиновая прокладка | 1 |
| 10C | 4288584 | Шайба | 12 |
| 11 | 7041372 | Крышка | 1 |
| 11A | 4464374 | Резиновая прокладка | 1 |
| 11B | 4464375 | Резиновая прокладка | 1 |
| 11C | 4464426 | Стекловата | 1 |
| 11D | 4288584 | Шайба | 11 |
| 11E | 4156886 | Шайба | 6 |
| 12 | 7040992 | Крышка | 1 |
| 12A | 4464376 | Резиновая прокладка | 1 |
| 12B | 4464425 | Стекловата | 1 |
| 12C | 4288584 | Шайба | 2 |
| 12D | 4156886 | Шайба | 6 |
| 13 | 7041367 | Крышка | 1 |
| 13A | 4464328 | Резиновая прокладка | 1 |
| 13B | 4464327 | Резиновая прокладка | 1 |
| 13C | 4288584 | Шайба | 10 |
| 14 | 3090223 | Крышка | 1 |
| 15 | 7041397 | Крышка | 1 |
| 15A | 4464643 | Стекловата | 1 |
| 15B | 4464644 | Стекловата | 1 |
| 15C | 4464645 | Стекловата | 1 |
| 15D | 4464703 | Стекловата | 1 |
| 15E | 4288584 | Шайба | 6 |
| 17 | J031235 | Болт с шайбой | 104 |
| 17 | J281235 замена: J901235 | Болт с шайбой | 104 |
| 19 | 6020592 | Крышка | 1 |
| 19A | 4465152 | Стекловата | 6 |
| 19B | 4156886 | Шайба | 36 |
| 20 | 8086120 | Крышка | 1 |
| 20A | 4464646 | Стекловата | 1 |
| 20B | 4156886 | Шайба | 8 |
| 22 | J031025 | Болт с шайбой | 14 |
| 22 | J281025 замена: J901025 | Болт с шайбой | 14 |
| 37 | J901235 | Болт | 8 |
| 38 | A590912 | Пружинная шайба | 8 |
| 39 | 449490 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
