Пилотные гидролинии (гидрораспределитель): 2 — HITACHI EX1200-5

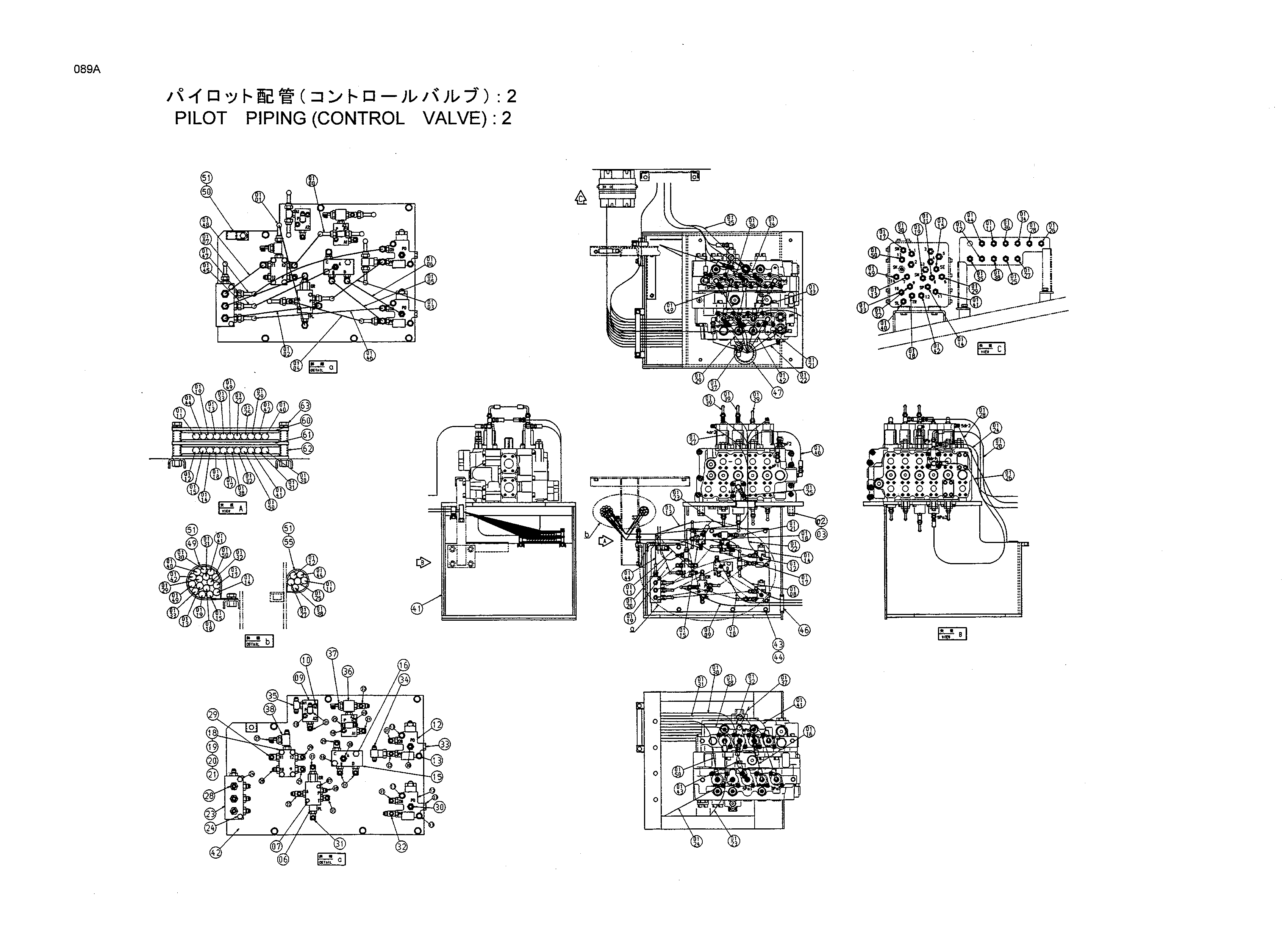

Заводская схема «Пилотные гидролинии (гидрораспределитель): 2» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0100 | 4441819 | Шланг | 1 |
| 0101 | 4450216 | Шланг | 1 |
| 0102 | 4442271 | Шланг | 1 |
| 0103 | 4437436 | Шланг | 1 |
| 0104 | 4441823 | Шланг | 1 |
| 0105 | 4450203 | Шланг | 1 |
| 0106 | 4450202 | Шланг | 1 |
| 0107 | 4448631 | Шланг | 1 |
| 0108 | 4441842 | Шланг | 1 |
| 0109 | 4441843 | Шланг | 1 |
| 0110 | 4441844 | Шланг | 1 |
| 0111 | 4450056 | Шланг | 1 |
| 0112 | 4450233 | Шланг | 1 |
| 0114 | 4450231 | Шланг | 1 |
| 0115 | 4450058 | Шланг | 1 |
| 0116 | 4449265 | Шланг | 1 |
| 0117 | 4442262 | Шланг | 1 |
| 0118 | 4441941 | Шланг | 1 |
| 0119 | 4442052 | Шланг | 1 |
| 0120 | 4442110 | Шланг | 1 |
| 0121 | 4449267 | Шланг | 1 |
| 0122 | 4441845 | Шланг | 1 |
| 0123 | 4441821 | Шланг | 1 |
| 0124 | 4449268 | Шланг | 1 |
| 0125 | 4450028 | Шланг | 1 |
| 0126 | 4450197 | Шланг | 1 |
| 0127 | 4448756 | Шланг | 1 |
| 0128 | 4442273 | Шланг | 1 |
| 0129 | 4448757 | Шланг | 1 |
| 0130 | 4442049 | Шланг | 1 |
| 0131 | 4442050 | Шланг | 1 |
| 0132 | 4450234 | Шланг | 1 |
| 0133 | 4450018 | Шланг | 1 |
| 0134 | 4437371 | Шланг | 1 |
| 0135 | 4450192 | Шланг | 1 |
| 0136 | 4450193 | Шланг | 1 |
| 0137 | 4448039 | Шланг | 1 |
| 0138 | 4450228 | Шланг | 1 |
| 0139 | 4449266 | Шланг | 3 |
| 0140 | 4437643 | Шланг | 1 |
| 0141 | 4450229 | Шланг | 1 |
| 0142 | 4450021 | Шланг | 1 |
| 0143 | 4449264 | Шланг | 1 |
| 0144 | 4442040 | Шланг | 1 |
| 0145 | 4450198 | Шланг | 1 |
| 0146 | 4448039 | Шланг | 1 |
| 0147 | 4450214 | Шланг | 1 |
| 0148 | 4450211 | Шланг | 1 |
| 0149 | 4450017 | Шланг | 1 |
| 0150 | 4450226 | Шланг | 1 |
| 0151 | 4437421 | Шланг | 1 |
| 02 | J912080 | Болт | 4 |
| 03 | 4257192 | Проставка | 4 |
| 06 | 4438146 | Клапан | 1 |
| 07 | J010650 | Болт с шайбой | 2 |
| 09 | 4195759 | Челночный клапан | 2 |
| 10 | M341050 | Болт с внутренним шестигранником | 4 |
| 12 | 4210647 | Электромагнитный клапан | 2 |
| 13 | J010865 | Болт с шайбой | 4 |
| 15 | 4357517 | Клапан | 1 |
| 16 | J011065 | Болт с шайбой | 2 |
| 18 | 4424209 | Челночный клапан | 1 |
| 19 | J900890 | Болт | 4 |
| 20 | A590908 | Пружинная шайба | 4 |
| 21 | A590108 | Плоская шайба | 4 |
| 23 | 3091353 | Коллектор | 1 |
| 24 | J010870 | Болт с шайбой | 2 |
| 28 | A852133 | Адаптер | 7 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852333 | Угловой штуцер | 5 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | A852123 | Адаптер | 4 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852323 | Угловой штуцер | 10 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852423 | Тройник | 4 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A885002 | Пробка | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4226236 | Соединительный штуцер | 1 |
| 35 | A852523 | Тройник | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4370902 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4436535 | Датчик давления | 2 |
| 38 | 4440979 | Тройник | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 6019406 | Опора | 1 |
| 42 | 7038852 | Пластина | 1 |
| 43 | J901220 | Болт | 6 |
| 44 | A590912 | Пружинная шайба | 6 |
| 46 | 4221019 | Резиновая втулка | 1 |
| 47 | 4191977 | Резиновая втулка | 1 |
| 49 | 4204136 | Зажим | 1 |
| 50 | 4190292 | Зажим | 1 |
| 51 | J021025 | Болт с шайбой | 2 |
| 55 | 4193848 | Зажим | 1 |
| 60 | 4198619 | Хомут | 2 |
| 61 | 4198620 | Хомут | 1 |
| 62 | 4415113 | Трубка | 4 |
| 63 | J021090 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
