Принадлежности привод(задний) — HITACHI EX1200-5

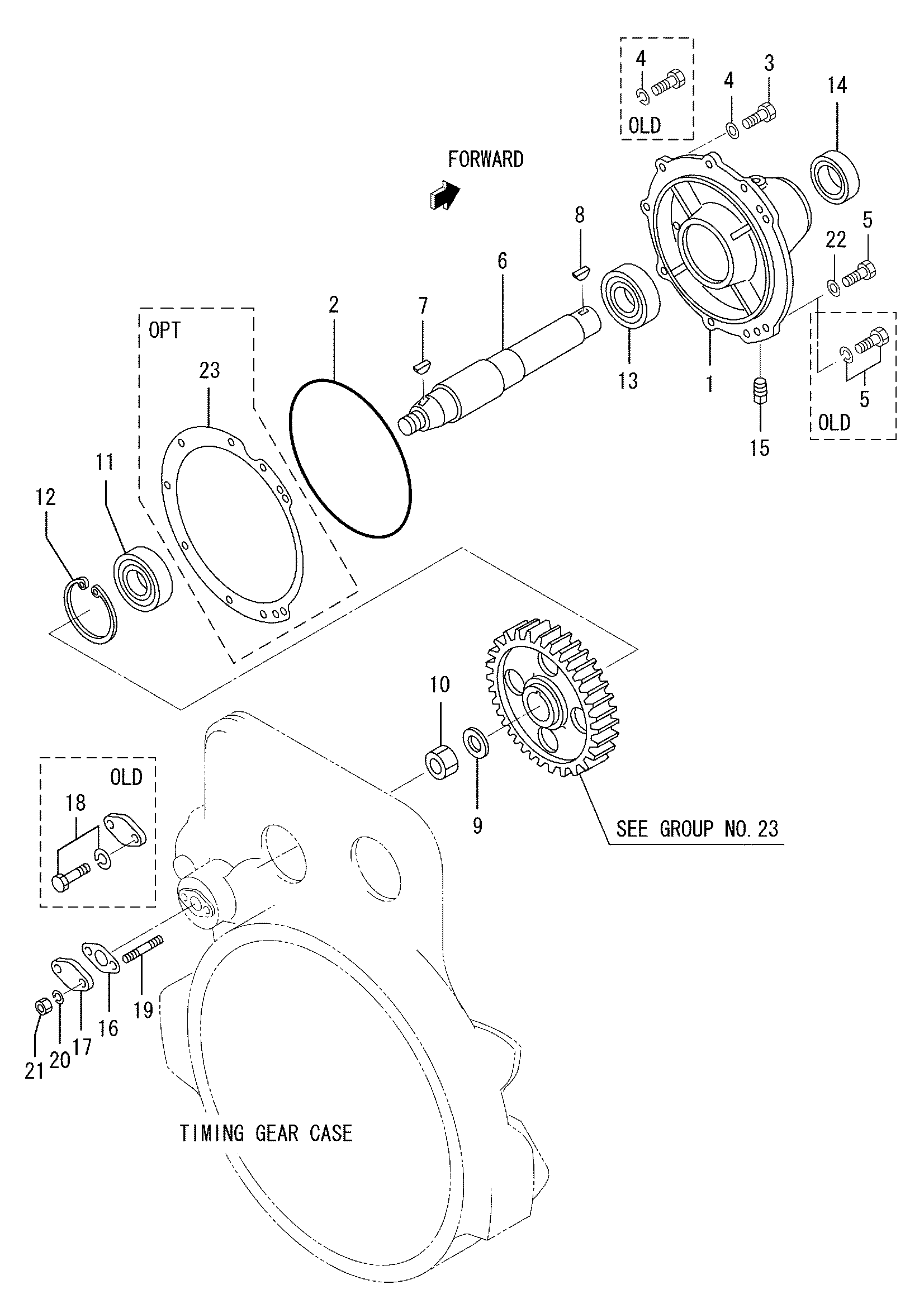

Заводская схема «Принадлежности привод(задний)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3752543100 | Корпус, привод | 1 |
| 1 | H3752563100 | Корпус, привод | 1 |
| 1 | H3752573100 | Корпус, привод | 1 |
| 2 | H3752503600 | Уплотнительное кольцо | 1 |
| 3 | HF103512045 | Болт | 7 |
| 4 | HF251512000 | Пружинная шайба | 7 |
| 4 | H3752507900 | Шайба | 7 |
| 4 | H3752507901 | Шайба | 7 |
| 5 | HF180512035 | Болт, W/шайба | 1 |
| 5 | HF103512035 | Болт | 1 |
| 6 | H3752504201 | Вал, привод | 1 |
| 7 | HF287007025 | Шпонка, воодруфф | 1 |
| 8 | HF287010032 | Шпонка, воодруфф | 1 |
| 9 | H3752500600 | Шайба | 1 |
| 10 | H9410401100 | Гайка | 1 |
| 11 | HF801006309 | Подшипник, шарик | 1 |
| 12 | HF320210000 | Кольцо, стопорный | 1 |
| 13 | HF800606210 | Подшипник, шарик | 1 |
| 14 | H3752503400 | Уплотнение, масляный | 1 |
| 14 | H3752513400 | Уплотнение, масляный | 1 |
| 15 | H0482771300 | Пробка, таперед | 1 |
| 16 | H3062550501 | Прокладка, такхо привод | 1 |
| 16 | H3062550502 | Прокладка, такхо привод | 1 |
| 17 | H3040705600 | Крышка | 1 |
| 18 | HF180508020 | Болт, W/шайба | 2 |
| 19 | HF145008025 | Шпилька | 2 |
| 20 | HF251508000 | Пружинная шайба | 2 |
| 21 | HF230508000 | Гайка | 2 |
| 22 | H3752507900 | Шайба | 1 |
| 22 | H3752507901 | Шайба | 1 |
| 23 | H3752505300 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
