Поршневой насос — HITACHI EX1200-5

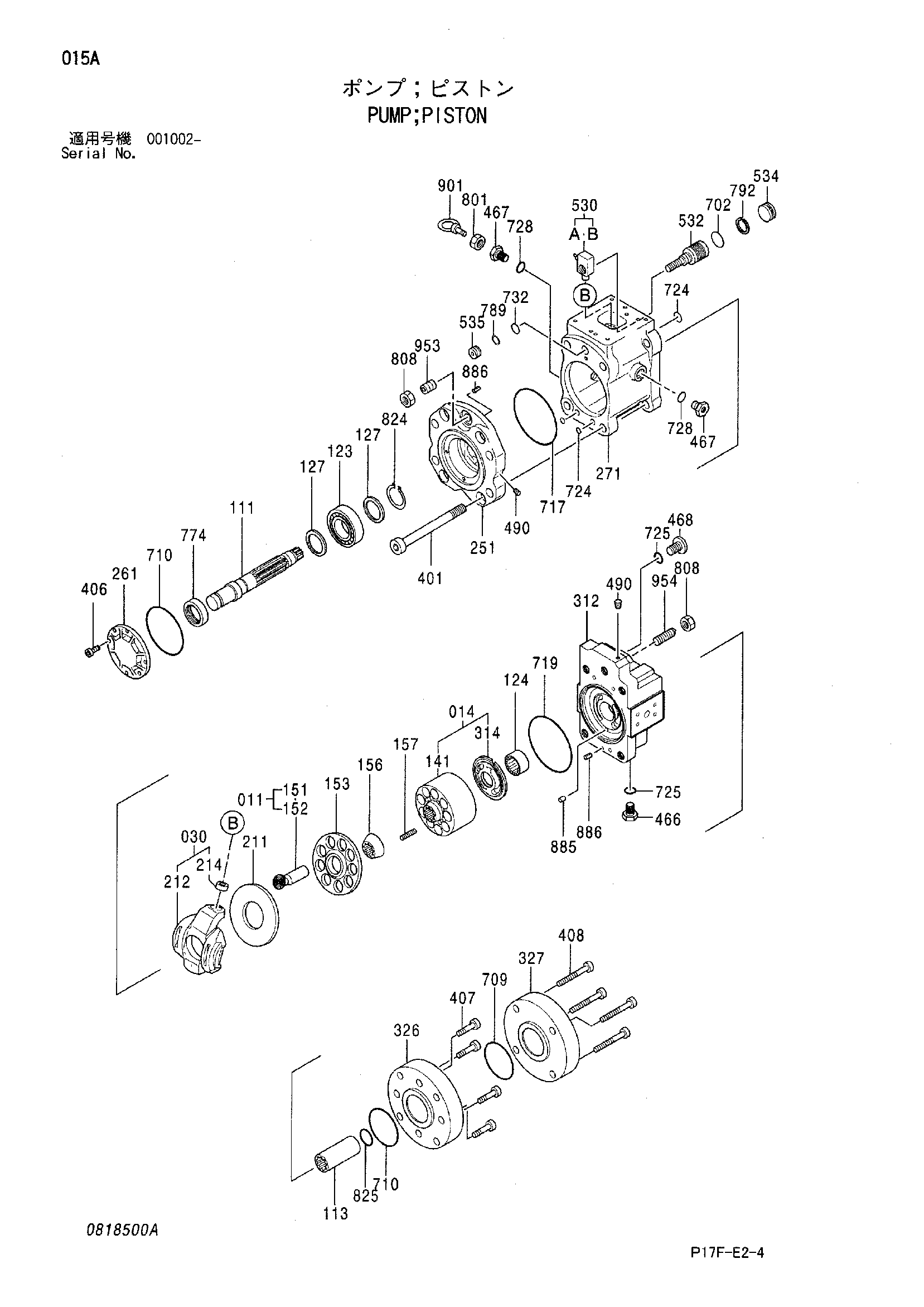

Заводская схема «Поршневой насос» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4467966 | Поршневой насос | 1 | |
| 011 | 0818501 | Поршень в сборе | 1 |
| 014 | 0818502 | Гидроцилиндр. в сборе | 1 |
| 030 | 0818503 | Пластина в сборе | 1 |
| 111 | 0818504 | Вал | 1 |
| 113 | 0818505 | Куплинг | 1 |
| 123 | 0818506 | Роликовый подшипник | 1 |
| 124 | 0818507 | Игольчатый подшипник | 1 |
| 127 | 0818508 | Проставка | 2 |
| 153 | 0818509 | Пластина | 1 |
| 156 | 0818510 | Втулка | 1 |
| 157 | 0818511 | Пружина | 9 |
| 211 | 0818512 | Пластина | 1 |
| 251 | 0818513 | Опора | 1 |
| 261 | 0818514 | Крышка | 1 |
| 271 | 0818515 | Корпус | 1 |
| 312 | 0818516 | Крышка | 1 |
| 326 | 0818517 | Пластина | 1 |
| 327 | 0818518 | Пластина | 1 |
| 401 | 0818519 | Болт с внутренним шестигранником | 4 |
| 406 | 0237902 | Болт с внутренним шестигранником | 4 |
| 407 | M341025 | Болт с внутренним шестигранником | 4 |
| 408 | M341236 | Болт с внутренним шестигранником | 4 |
| 466 | 0236014 | Пробка | 1 |
| 467 | 0818520 | Пробка | 2 |
| 468 | 0210719 | Пробка | 1 |
| 490 | 0263019 | Пробка | 5 |
| 530 | 0818521 | Палец в сборе | 1 |
| 532 | 0818522 | Поршень | 1 |
| 534 | 0818523 | Ограничитель | 1 |
| 535 | 0818524 | Ограничитель | 1 |
| 702 | A811030 | Уплотнительное кольцо | 1 |
| 709 | A811075 | Уплотнительное кольцо | 1 |
| 710 | A811085 | Уплотнительное кольцо | 2 |
| 717 | A811120 | Уплотнительное кольцо | 1 |
| 719 | A811115 | Уплотнительное кольцо | 1 |
| 724 | 4506408 | Уплотнительное кольцо | 9 |
| 725 | 957366 | Уплотнительное кольцо | 2 |
| 728 | 4506418 | Уплотнительное кольцо | 2 |
| 732 | 4506416 | Уплотнительное кольцо | 1 |
| 774 | 0195131 | Масляное уплотнение | 1 |
| 789 | 4085607 | Опорное кольцо | 1 |
| 792 | 0249148 | Опорное кольцо | 1 |
| 801 | 0124811 | Гайка | 1 |
| 808 | 0131108 | Стопорная гайка | 2 |
| 824 | 991342 | Стопорное кольцо | 1 |
| 825 | 991713 | Стопорное кольцо | 1 |
| 885 | 0175241 | Палец | 1 |
| 886 | 0244604 | Пружинный штифт | 2 |
| 901 | 4163072 | Болт проушина | 1 |
| 953 | 0708027 | Установочный винт | 1 |
| 954 | 0818525 | Установочный винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
