Детали пола [STD] — HITACHI EX1200-5

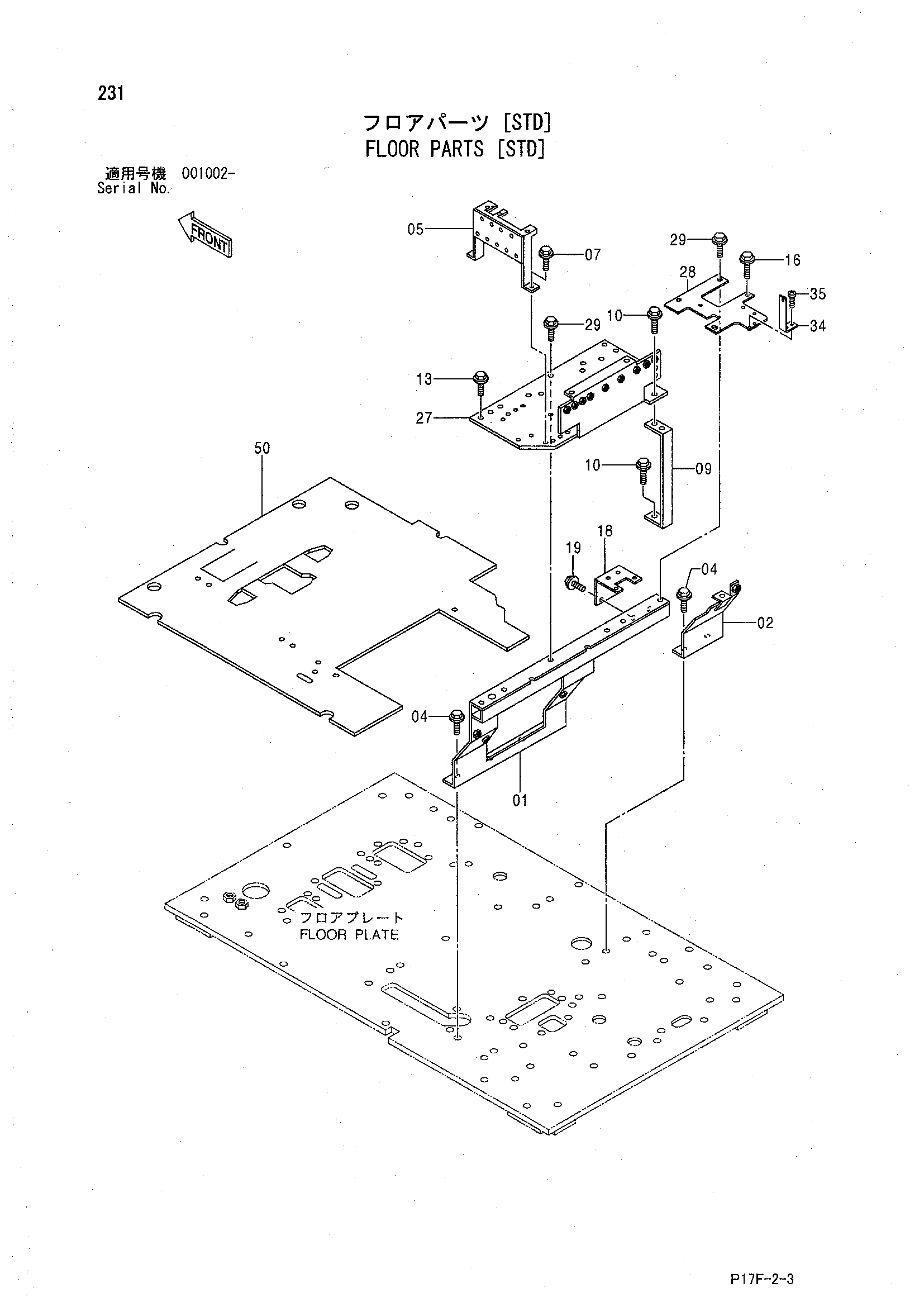

Заводская схема «Детали пола [STD]» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Детали пола [STD] HITACHI EX1200-5](/catalog-drawings/c3/c34f6ff1-8ecf-403b-88e6-c4966e23e567.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6019894 | Кронштейн | 1 |
| 02 | 8083177 | Кронштейн | 1 |
| 04 | J011025 | Болт с шайбой | 5 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 05 | 7039942 | Кронштейн | 1 |
| 07 | J010816 | Болт с шайбой | 2 |
| 07 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 09 | 8076619 | Опора | 1 |
| 10 | J011025 | Болт с шайбой | 3 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 13 | J011016 | Болт с шайбой | 8 |
| 13 | J271016 замена: J901016 | Болт с шайбой | 8 |
| 16 | J011016 | Болт с шайбой | 8 |
| 16 | J271016 замена: J901016 | Болт с шайбой | 8 |
| 18 | 8080844 | Кронштейн | 1 |
| 19 | J010610 | Болт с шайбой | 2 |
| 19 | J260610 замена: J900610 | Болт с шайбой | 2 |
| 27 | 7039932 | Кронштейн | 1 |
| 28 | 8083156 | Пластина | 1 |
| 29 | J011016 | Болт с шайбой | 3 |
| 29 | J271016 замена: J901016 | Болт с шайбой | 3 |
| 34 | 9757192 | Кронштейн | 1 |
| 35 | J460616 | Винт с шайбой | 2 |
| 50 | 2046567 | Коврик пола | 1 |
| 50 | 2047608 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
