Сапун — HITACHI EX1200-5

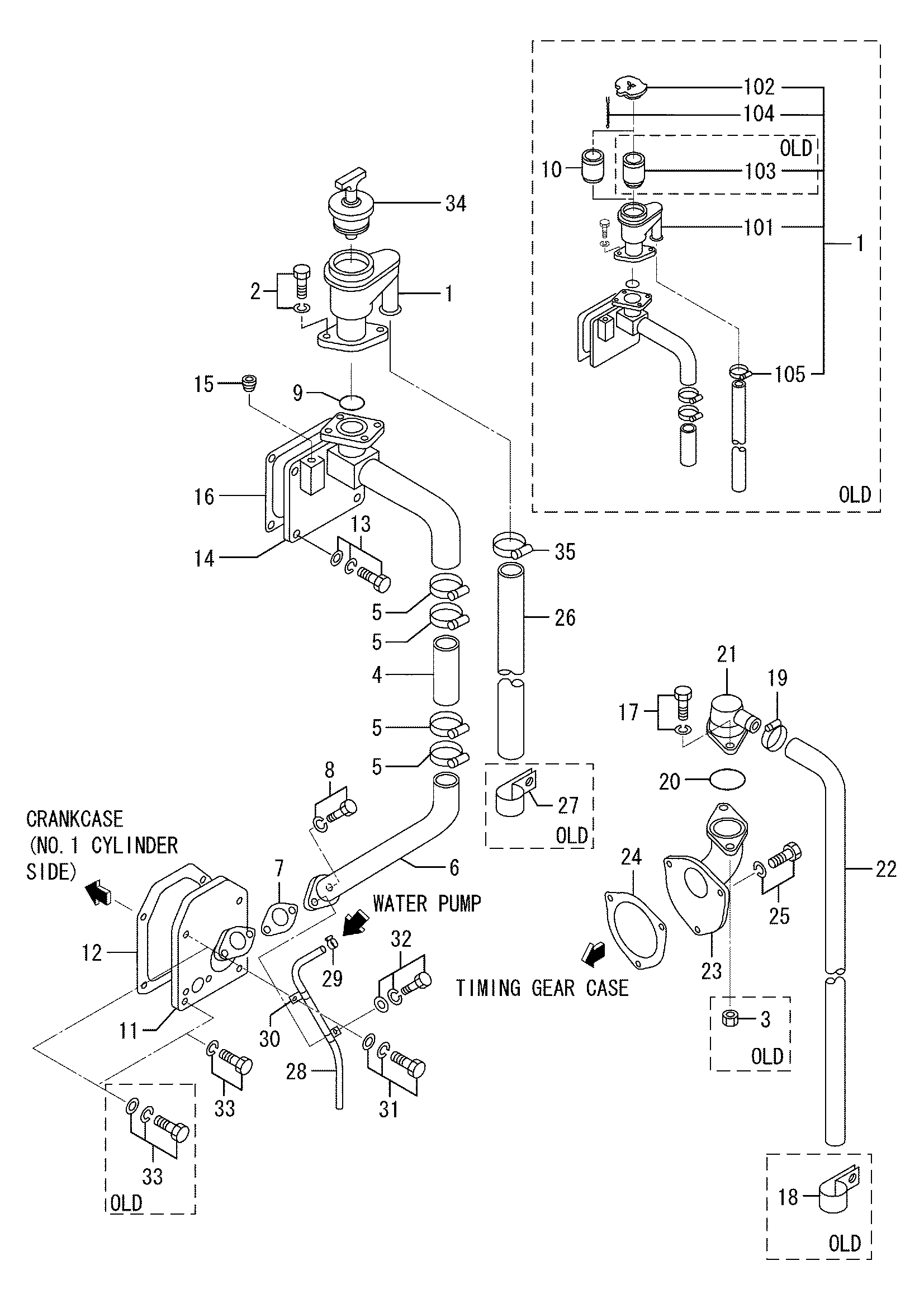

Заводская схема «Сапун» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3754300050 | Сапун в сборе | 1 |
| 1 | H3754300060 | Сапун в сборе | 1 |
| 1 | H3754300700 | Сапун, нижний | 1 |
| 1-02 | H3254201100 | Колпачок | 1 |
| 1-03 | H3204220500 | Трубка, сапун | 1 |
| 1-04 | H3004208201 | Цепь | 1 |
| 1-05 | H0531750401 | Хомут, шланг | 1 |
| 1-05 | H0531702300 | Хомут | 1 |
| 2 | HF180510030 | Болт, W/шайба | 2 |
| 2 | HF180510025 | Болт, W/шайба | 2 |
| 3 | HF230010000 | Гайка | 2 |
| 4 | HF401050018 | Шланг, резиновый | 1 |
| 4 | H3754303300 | Шланг, резиновый | 1 |
| 5 | H0531750701 | Хомут, шланг | 4 |
| 6 | H3754308600 | Трубка, сапун | 1 |
| 7 | H3254636800 | Прокладка | 1 |
| 7 | H35B3602900 | Прокладка | 1 |
| 8 | HF180512035 | Болт, W/шайба | 2 |
| 8 | HF180512035 | Болт, W/шайба | 1 |
| 9 | H0550720600 | Уплотнительное кольцо | 1 |
| 10 | H3254211300 | Элемент, сапун | 1 |
| 11 | H3750708700 | Крышка, боковой | 1 |
| 12 | H3770717200 | Манжета, боковой крышка | 1 |
| 13 | HF182512030 | Болт, W/шайба | 4 |
| 14 | H3750718900 | Крышка, кулачок | 1 |
| 15 | HF500526001 | Пробка, таперед | 1 |
| 16 | H4750033100 | Манжета | 1 |
| 16 | H3750704900 | Манжета | 1 |
| 17 | HF180510025 | Болт, W/шайба | 2 |
| 18 | H0531743000 | Зажим | 1 |
| 19 | H0531750401 | Хомут | 1 |
| 19 | H0531702300 | Хомут | 1 |
| 20 | H0550720550 | Уплотнительное кольцо | 1 |
| 21 | H3624300010 | Сапун в сборе | 1 |
| 22 | H3624301300 | Трубка, сапун | 1 |
| 23 | H3754300600 | Кронштейн, сапун | 1 |
| 23 | H3754300601 | Кронштейн, сапун | 1 |
| 24 | H3751103200 | Манжета | 1 |
| 24 | H3751113200 | Манжета | 1 |
| 25 | HF180510020 | Болт, W/шайба | 3 |
| 26 | H3624301300 | Трубка, сапун | 1 |
| 26 | H3624301400 | Трубка, сапун | 1 |
| 27 | H0531743000 | Зажим | 1 |
| 27 | H4247410400 | Зажим | 1 |
| 28 | HF400210050 | Шланг, винйл | 1 |
| 29 | HF430001600 | Хомут | 1 |
| 30 | H0531741500 | Зажим | 2 |
| 31 | HF182512030 | Болт, W/шайба | 1 |
| 32 | HF182512035 | Болт, W/шайба | 1 |
| 33 | HF182512030 | Болт, W/шайба | 4 |
| 33 | HF180512030 | Болт, W/шайба | 3 |
| 34 | H3754200600 | Колпачок, масляный заливная горловина | 1 |
| 35 | H0531750401 | Хомут, шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
