Погрузчик гидролинии рабочего оборудования (2) — HITACHI EX1200-5

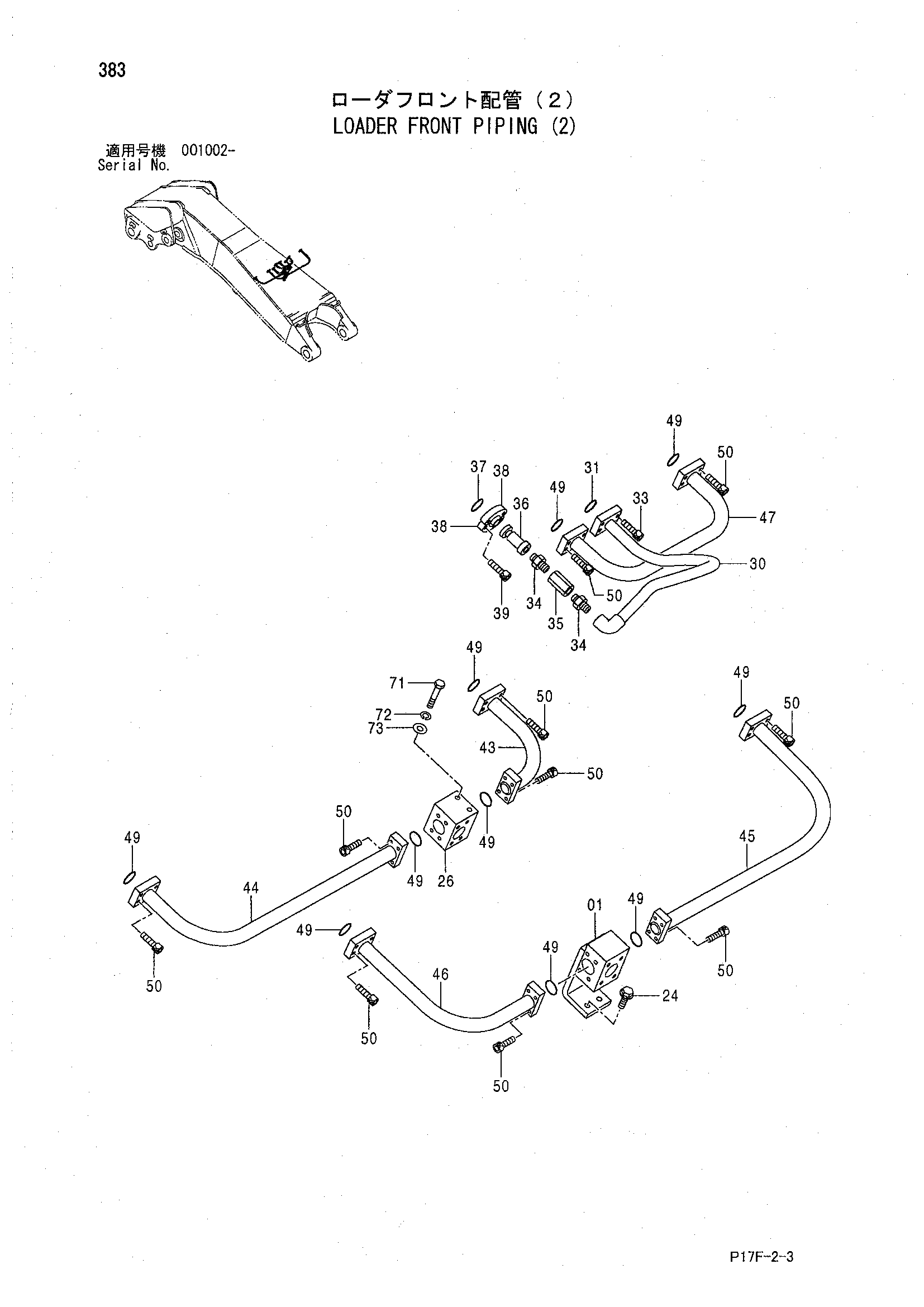

Заводская схема «Погрузчик гидролинии рабочего оборудования (2)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8055258 | Блок | 1 |
| 24 | J011225 | Болт с шайбой | 2 |
| 24 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 26 | 3063084 | Блок | 1 |
| 30 | 8055277 | Трубка | 1 |
| 31 | A811040 | Уплотнительное кольцо | 1 |
| 33 | M341440 | Болт с внутренним шестигранником | 4 |
| 34 | 94-1705 | Адаптер | 2 |
| 35 | 4163096 | Обратный клапан | 1 |
| 36 | 3056091 | Трубка | 1 |
| 37 | 4508805 | Уплотнительное кольцо | 1 |
| 38 | 4089703 | Разъёмный фланец | 2 |
| 39 | M341445 | Болт с внутренним шестигранником | 4 |
| 43 | 8055259 | Трубка | 1 |
| 44 | 9739802 | Трубка | 1 |
| 45 | 8055260 | Трубка | 1 |
| 46 | 9739803 | Трубка | 1 |
| 47 | 9737032 | Трубка | 1 |
| 49 | 4508805 | Уплотнительное кольцо | 10 |
| 50 | M341445 | Болт с внутренним шестигранником | 40 |
| 71 | J901206 | Болт | 2 |
| 72 | A590912 | Пружинная шайба | 2 |
| 73 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
