Воздуховод — HITACHI EX1200-5

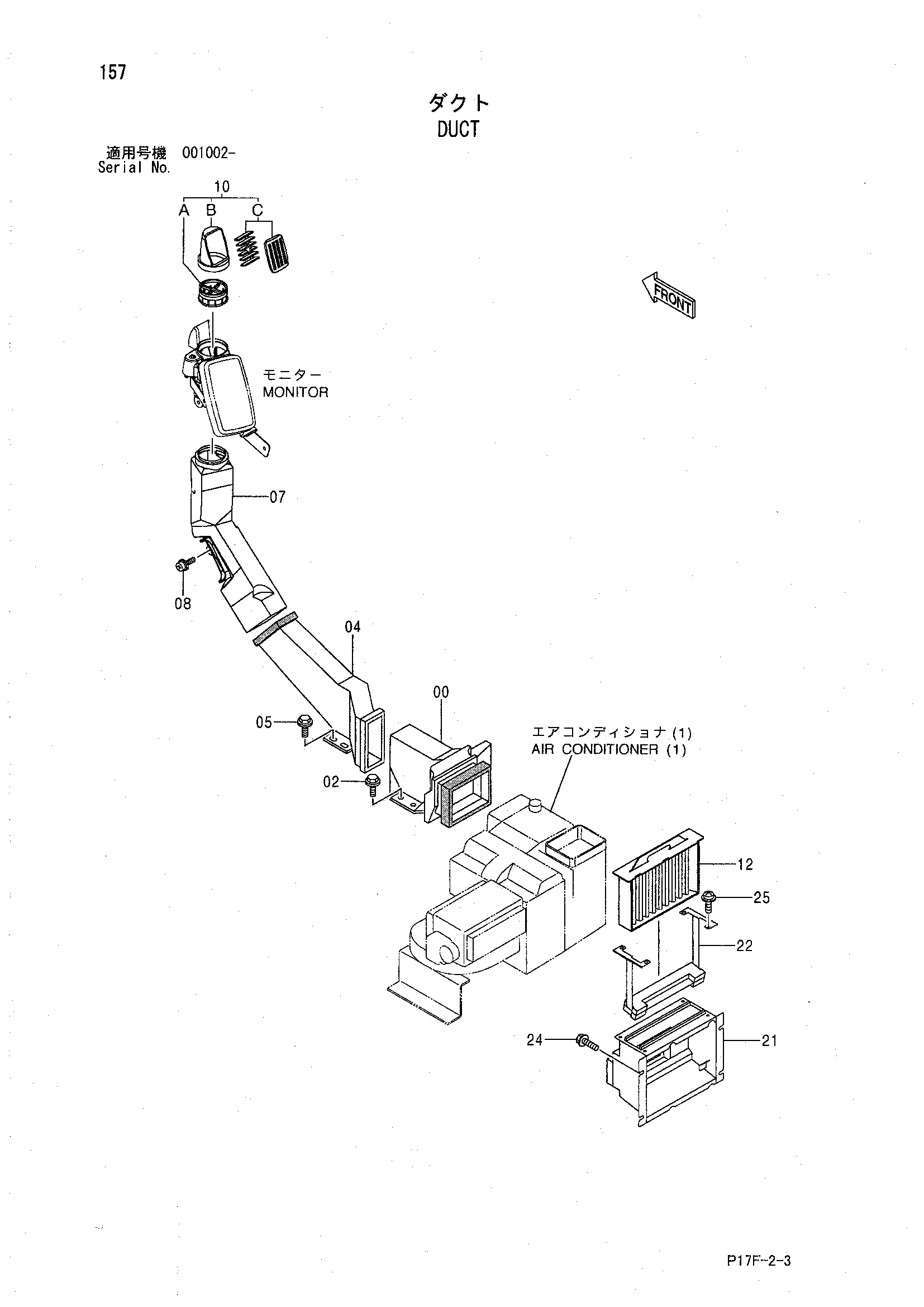

Заводская схема «Воздуховод» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4440350 | Воздуховод | 1 |
| 02 | J021030 | Болт с шайбой | 2 |
| 02 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 04 | 7038848 | Воздуховод | 1 |
| 05 | J021030 | Болт с шайбой | 2 |
| 05 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 07 | 4426159 | Воздуховод | 1 |
| 08 | J460616 | Винт с шайбой | 2 |
| 10 | 4350244 | Воздуховод | 1 |
| 10 | 4449068 | Воздуховод | 1 |
| 10A | 4370572 | Базовый | 1 |
| 10B | 4370570 | Корпус | 1 |
| 10C | 4370571 | Воздуховод | 1 |
| 12 | 4350249 | Фильтр | 1 |
| 21 | 6020712 | Корпус фильтр | 1 |
| 22 | 7041730 | Опора | 1 |
| 24 | J021020 | Болт с шайбой | 4 |
| 24 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 25 | J460614 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
