Крыло — HITACHI EX1200-5

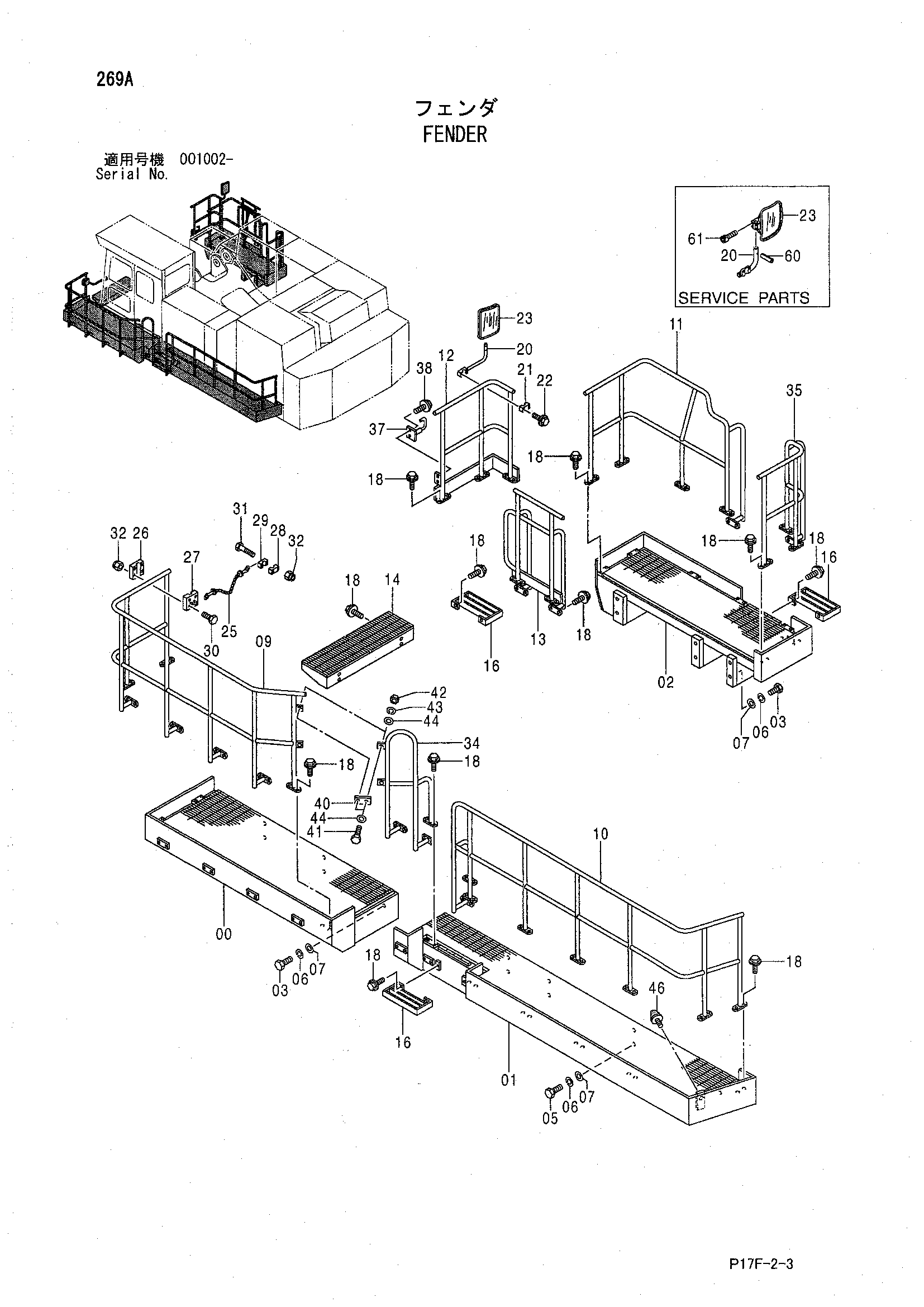

Заводская схема «Крыло» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007241 | Крыло | 1 |
| 01 | 5007600 | Крыло | 1 |
| 02 | 5007670 | Крыло | 1 |
| 03 | J901680 | Болт | 12 |
| 05 | J901635 | Болт | 10 |
| 06 | A590916 | Пружинная шайба | 22 |
| 07 | 4114405 | Шайба | 22 |
| 09 | 7038871 | Поручень | 1 |
| 10 | 6019390 | Поручень | 1 |
| 11 | 6020033 | Поручень | 1 |
| 12 | 8081035 | Поручень | 1 |
| 13 | 8081037 | Поручень | 1 |
| 14 | 7040560 | Ступень | 1 |
| 16 | 8083483 | Ступень | 3 |
| 18 | J021230 | Болт с шайбой | 74 |
| 18 | J271230 замена: J901230 | Болт с шайбой | 74 |
| 20 | 8064533 | Стойка | 1 |
| 20 | 8096643 | Стойка | 1 |
| 21 | 4355757 | Хомут | 1 |
| 22 | J010850 | Болт с шайбой | 2 |
| 22 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 23 | 4426821 замена: 4418912 | Зеркало | 1 |
| 23 | 4418912 | Зеркало | 1 |
| 25 | 4382054 | Цепь | 1 |
| 26 | 4115827 | Хомут | 1 |
| 27 | 9727859 | Хомут | 1 |
| 28 | 4203394 | Хомут | 1 |
| 29 | 9727860 | Хомут | 1 |
| 30 | J900865 | Болт | 4 |
| 31 | J900855 | Болт | 2 |
| 32 | 4030364 | U-образная гайка | 6 |
| 32 | 4030364 | U-образная гайка | 2 |
| 34 | 8083415 | Поручень | 1 |
| 35 | 7040068 | Поручень | 1 |
| 37 | 8083454 | Леадер | 1 |
| 38 | J011025 | Болт с шайбой | 2 |
| 38 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 40 | 4456106 | Пластина | 2 |
| 41 | J901235 | Болт | 4 |
| 42 | J950012 | Гайка | 4 |
| 43 | A590912 | Пружинная шайба | 4 |
| 44 | 449490 | Шайба | 8 |
| 46 | 4204586 | Ограничитель | 1 |
| 60 | 4144018 | Пружинный штифт | 1 |
| 61 | J780545 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
