Пилотные гидролинии (кабина) — HITACHI EX1200-5

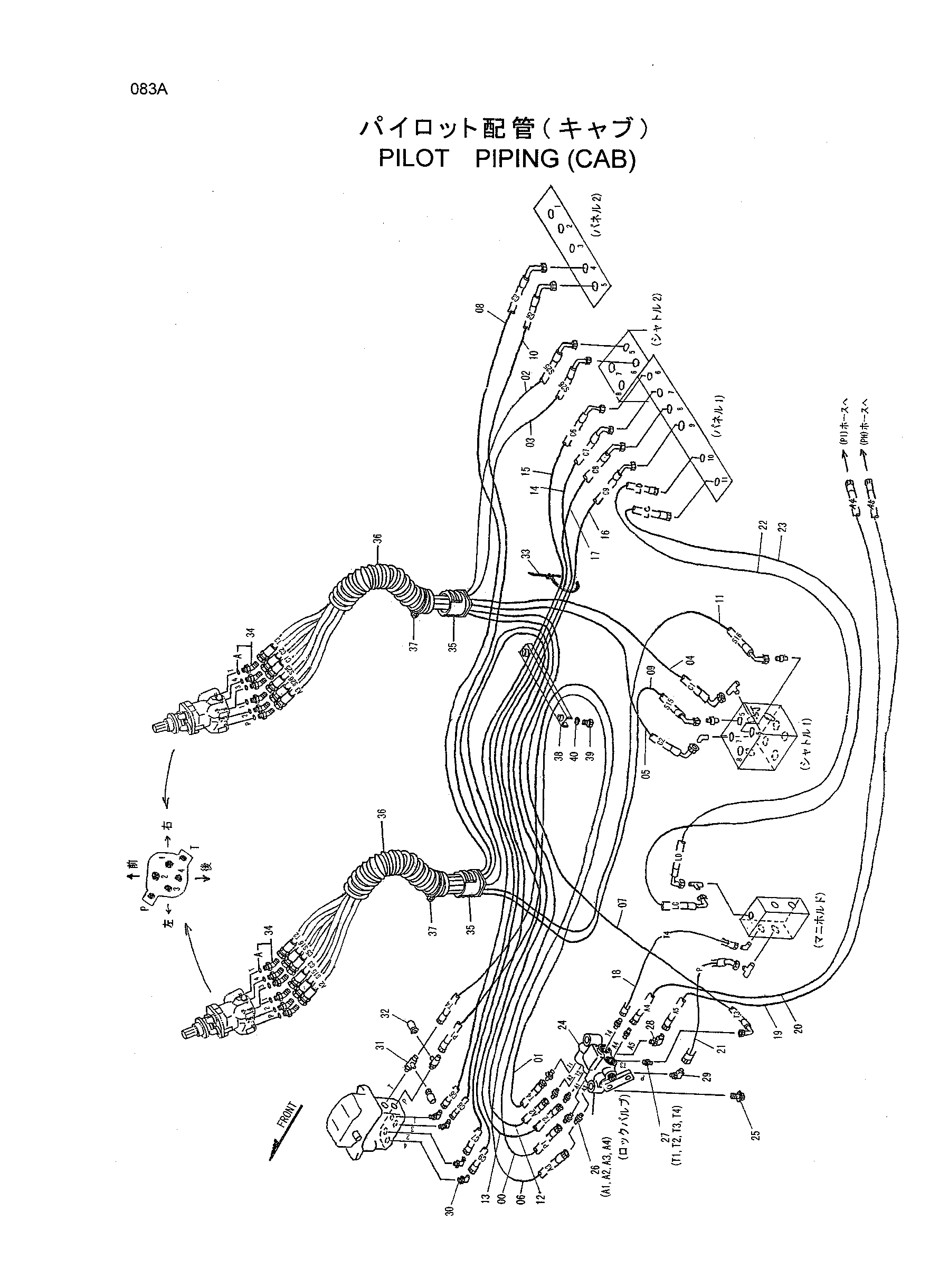

Заводская схема «Пилотные гидролинии (кабина)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436685 | Шланг | 1 |
| 01 | 4436686 | Шланг | 1 |
| 02 | 4442029 | Шланг | 1 |
| 03 | 4442031 | Шланг | 1 |
| 04 | 4442033 | Шланг | 1 |
| 05 | 4442036 | Шланг | 1 |
| 06 | 4442039 | Шланг | 1 |
| 07 | 4442040 | Шланг | 1 |
| 08 | 4442041 | Шланг | 1 |
| 09 | 4442044 | Шланг | 1 |
| 10 | 4442045 | Шланг | 1 |
| 11 | 4442047 | Шланг | 1 |
| 12 | 4442049 | Шланг | 1 |
| 13 | 4442050 | Шланг | 1 |
| 14 | 4442051 | Шланг | 1 |
| 15 | 4442052 | Шланг | 1 |
| 16 | 4442046 | Шланг | 1 |
| 17 | 4442053 | Шланг | 1 |
| 18 | 4442054 | Шланг | 1 |
| 19 | 4442055 | Шланг | 1 |
| 20 | 4442056 | Шланг | 1 |
| 21 | 4442057 | Шланг | 1 |
| 22 | 4442064 | Шланг | 1 |
| 23 | 4442061 | Шланг | 1 |
| 24 | 4407253 | Запорный клапан | 1 |
| 25 | J021025 | Болт с шайбой | 2 |
| 26 | 4261938 | Фильтр | 4 |
| 27 | A852133 | Адаптер | 4 |
| 28 | A852323 | Угловой штуцер | 1 |
| 29 | A852334 | Угловой штуцер | 1 |
| 30 | A852323 | Угловой штуцер | 4 |
| 31 | A852423 | Тройник | 2 |
| 32 | 4223518 | Пробка унион | 2 |
| 33 | 4055312 | Ленточный зажим | 10 |
| 34 | A852223 | Угловой штуцер | 12 |
| 35 | 3079728 | Втулка | 2 |
| 36 | 4351175 | Шланг | 2 |
| 37 | 4351774 | Хомут провод | 2 |
| 38 | 9754739 | Хомут шланга | 2 |
| 39 | J901025 | Болт | 2 |
| 40 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
