Пилотные гидролинии (задний панель) — HITACHI EX1200-5

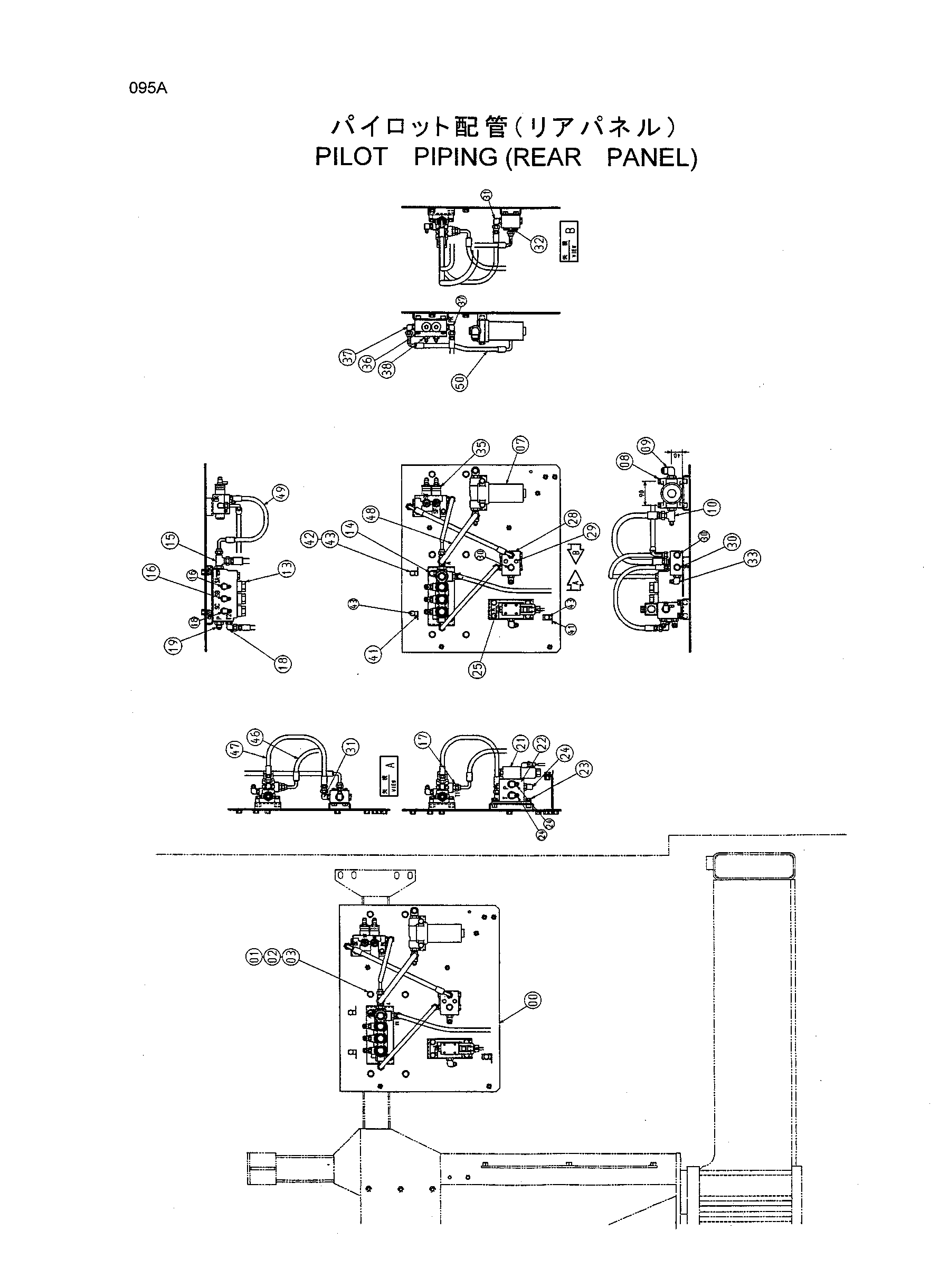

Заводская схема «Пилотные гидролинии (задний панель)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038811 | Панель | 1 |
| 01 | J901230 | Болт | 6 |
| 02 | A590912 | Пружинная шайба | 6 |
| 03 | A590112 | Плоская шайба | 6 |
| 07 | 4191300 | Масляный фильтр | 1 |
| 07A | 4207841 | Элемент масляный | 1 |
| 07B | 4191301 | Фильтрующий элемент | 1 |
| 07C | A811065 | Уплотнительное кольцо | 1 |
| 08 | J011000 | Болт с шайбой | 2 |
| 09 | 4190246 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4296066 | Тройник | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4436197 | Электромагнитный клапан | 1 |
| 14 | J011035 | Болт с шайбой | 2 |
| 15 | 4296066 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852322 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852144 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852323 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852144 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4367260 | Электромагнитный клапан | 1 |
| 22 | 8065675 | Блок | 1 |
| 23 | J021030 | Болт с шайбой | 2 |
| 24 | A852333 | Угловой штуцер | 3 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A885003 | Пробка | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 2024853 | Коллектор | 1 |
| 29 | J010860 | Болт с шайбой | 2 |
| 30 | A885002 | Пробка | 3 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852323 | Угловой штуцер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852123 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852333 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4351659 | Электромагнитный клапан | 1 |
| 36 | J020860 | Болт с шайбой | 2 |
| 37 | A852323 | Угловой штуцер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852122 | Адаптер | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4336875 | Кронштейн | 2 |
| 42 | 4257159 | Кронштейн | 1 |
| 43 | J011020 | Болт с шайбой | 3 |
| 46 | 4313431 | Шланг | 1 |
| 47 | 4368893 | Шланг | 1 |
| 48 | 4395741 | Шланг | 1 |
| 49 | 4411787 | Шланг | 1 |
| 50 | 4440576 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
