Шестерённый насос — HITACHI EX1200-5

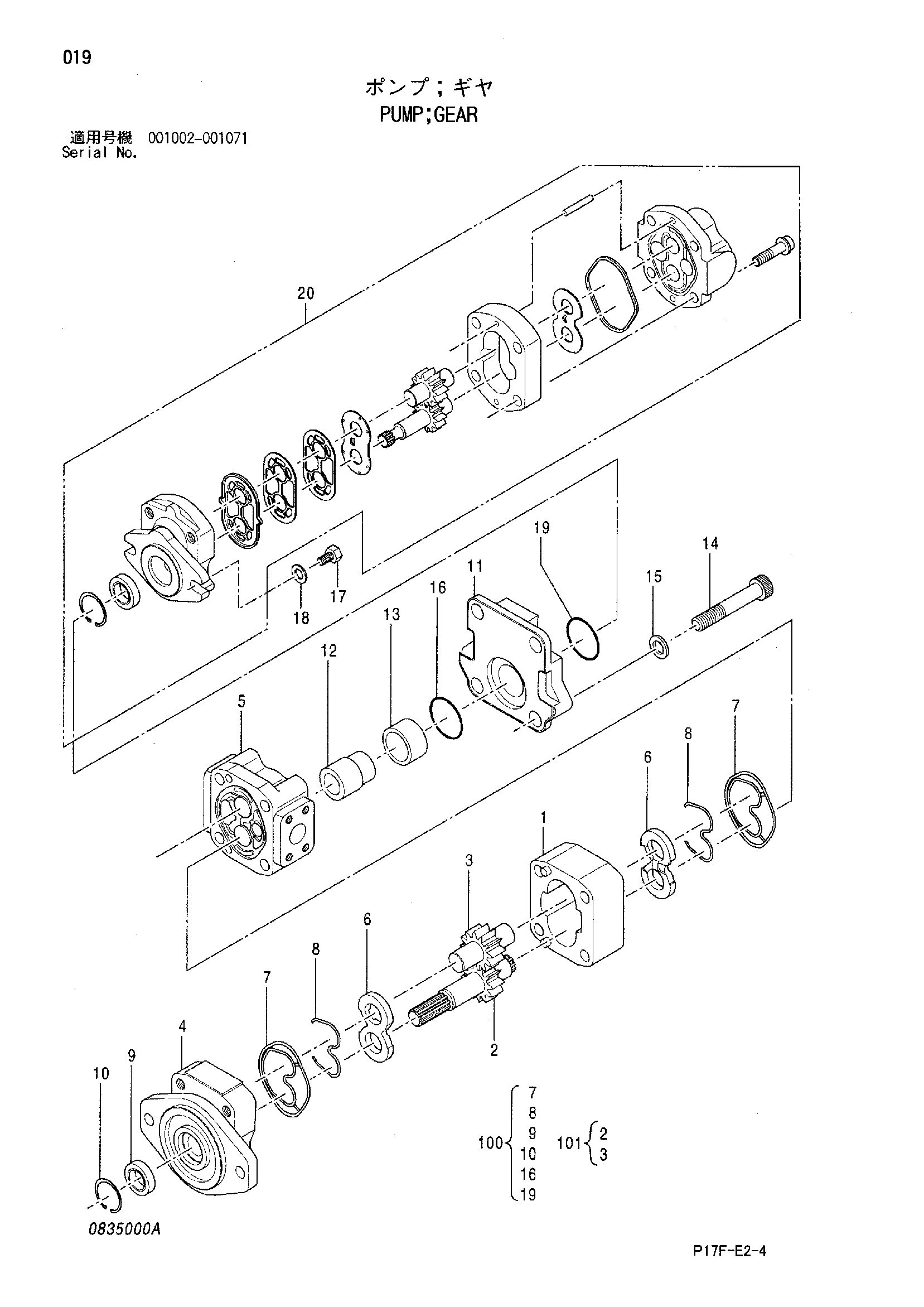

Заводская схема «Шестерённый насос» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4436284 | Шестерённый насос | 1 | |
| 4 | 0835001 | Фланец | 1 |
| 5 | 0835002 | Крышка | 1 |
| 6 | 0695706 | Пластина прес. | 2 |
| 7 | 0695707 | Уплотнение пластина | 2 |
| 8 | 0695708 | Опорное кольцо | 2 |
| 9 | 0695709 | Масляное уплотнение | 1 |
| 10 | 0835003 | Стопорное кольцо | 1 |
| 11 | 0695716 | Пластина | 1 |
| 12 | 0695717 | Муфта | 1 |
| 13 | 0695718 | Палец довел | 1 |
| 14 | 0835004 | Болт с внутренним шестигранником | 4 |
| 15 | 0695715 | Плоская шайба | 4 |
| 16 | 0238501 | Уплотнительное кольцо | 1 |
| 17 | 0695720 | Болт | 2 |
| 18 | 0695721 | Шайба | 2 |
| 19 | 0835005 | Уплотнительное кольцо | 1 |
| 20 | 4477283 | Шестерённый насос | 1 |
| 100 | 0835006 | Комплект уплотнений | 1 |
| 101 | 0695704 | Шестерня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
