Утиритй крышка — HITACHI EX1200-5

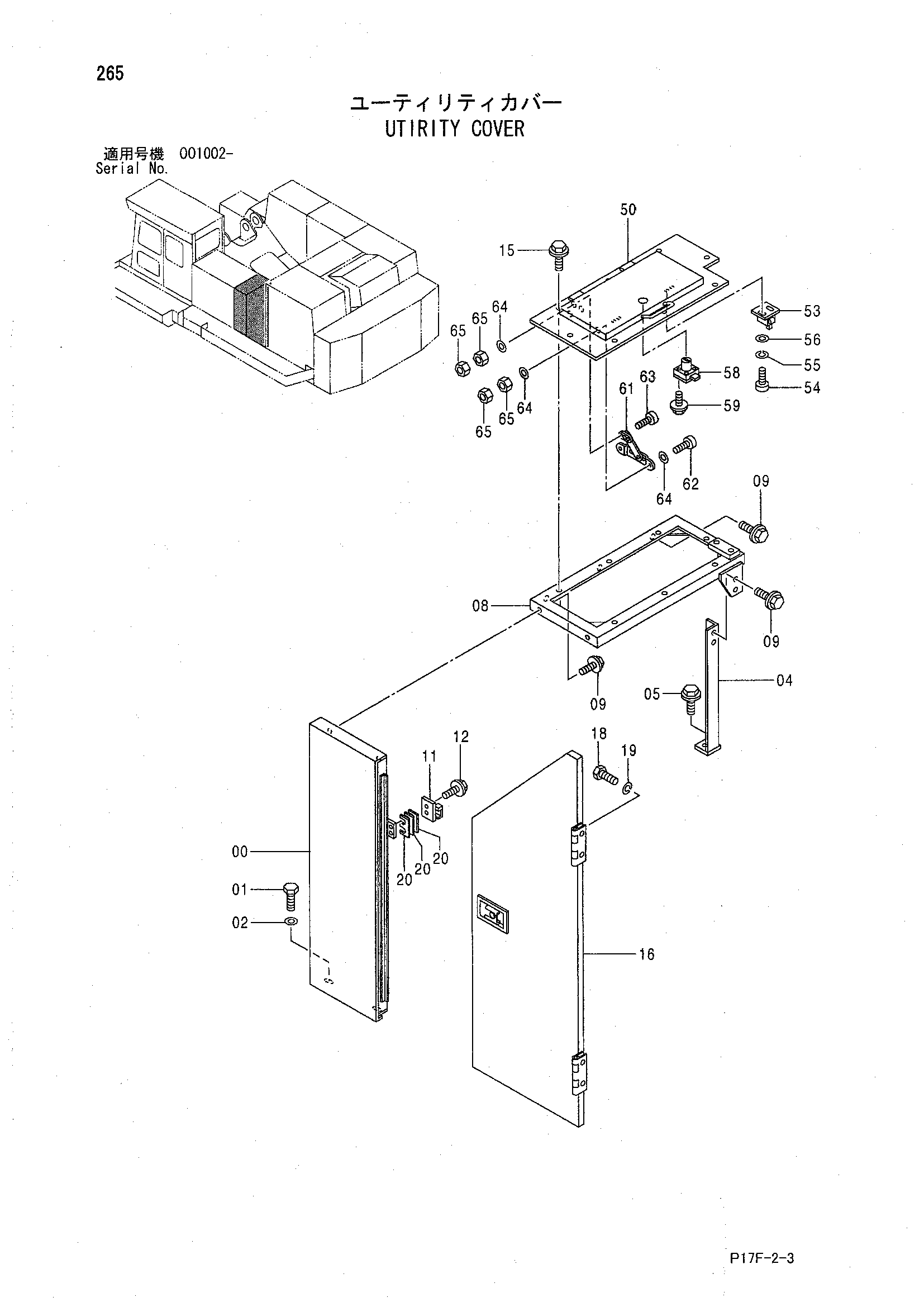

Заводская схема «Утиритй крышка» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019377 | Крышка | 1 |
| 01 | J921640 | Болт | 2 |
| 02 | 4087197 | Шайба | 2 |
| 04 | 8080989 | Кронштейн | 1 |
| 05 | J031240 | Болт с шайбой | 2 |
| 05 | J281240 замена: J901240 | Болт с шайбой | 2 |
| 08 | 7037825 | Кронштейн | 1 |
| 09 | J021230 | Болт с шайбой | 5 |
| 09 | J271230 замена: J901230 | Болт с шайбой | 5 |
| 11 | 8080969 | Кронштейн | 1 |
| 12 | J031230 | Болт с шайбой | 2 |
| 12 | J281230 замена: J901230 | Болт с шайбой | 2 |
| 15 | J021230 | Болт с шайбой | 7 |
| 15 | J271230 замена: J901230 | Болт с шайбой | 7 |
| 16 | 6019884 | Дверь | 1 |
| 18 | J900820 | Болт | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
| 20 | 4459653 | Регулировочная шайба 0.4mm | 5 |
| 50 | 6020167 | Ящик для инструментов | 1 |
| 53 | 4372725 | Ограничитель | 2 |
| 54 | M430408 | Винт | 4 |
| 55 | A590904 | Пружинная шайба | 4 |
| 56 | A590104 | Плоская шайба | 4 |
| 58 | 4361601 | Замок | 1 |
| 59 | J460525 | Винт с шайбой | 4 |
| 61 | 4456534 | Стойка | 1 |
| 62 | M430313 | Винт | 2 |
| 63 | M470313 | Винт | 2 |
| 64 | A590103 | Плоская шайба | 6 |
| 65 | M500303 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
