Радиатор — HITACHI EX1200-5

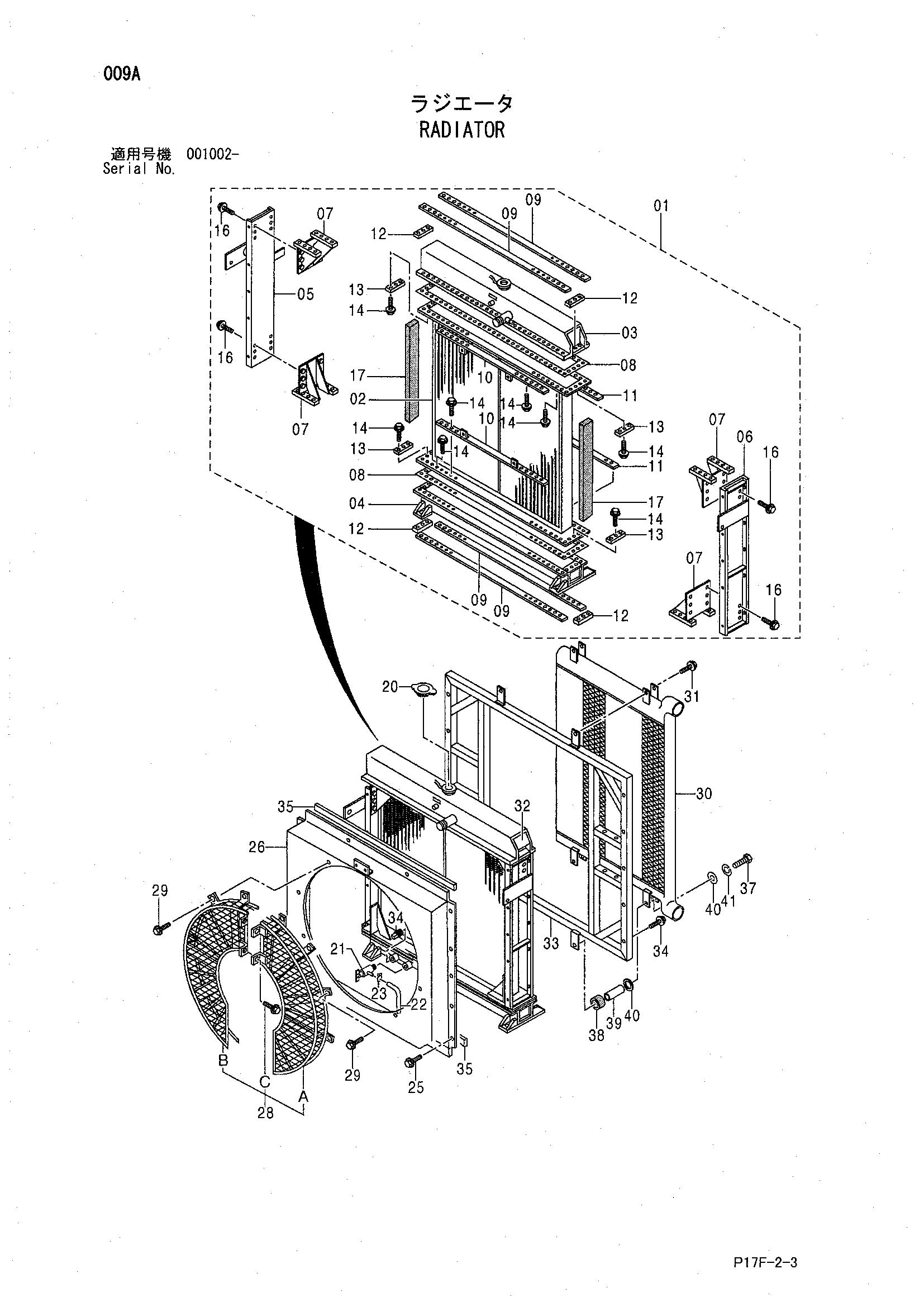

Заводская схема «Радиатор» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4439432	Радиатор в сборе	1
01	4468507	Коре радиатор в сборе	1
02	4601585	Коре	1
03	4601588	Бак	1
04	4601589	Бак	1
05	4601590	Опора	1
06	4601591	Опора	1
07	4601594	Кронштейн	4
08	4601595	Прокладка	2
09	4601597	Пластина	4
10	4486708	Пластина	2
11	4486710	Пластина	2
12	4601607	Пластина	4
13	4601609	Пластина	2
14	J011030	Болт с шайбой	120
14	J271030 замена: J901030	Болт с шайбой	120
16	J021230	Болт с шайбой	16
16	J271230 замена: J901230	Болт с шайбой	16
17	4601613	Манжета	2
20	4306106	Колпачок	1
21	4248510	Кокк дренажный	1
22	4601615	Виниловый шланг	1
23	4143888	Провод	1
25	J021030	Болт с шайбой	14
25	J271030 замена: J901030	Болт с шайбой	14
26	4601616	Кожух	1
28	4601670	Сетка	1
28A	4601617	Сетка	1
28B	4601618	Сетка	1
28C	J021025	Болт с шайбой	2
28C	J271025 замена: J901025	Болт с шайбой	2
29	J021025	Болт с шайбой	9
29	J271025 замена: J901025	Болт с шайбой	9
30	4444691	Радиатор	1
31	J021245	Болт с шайбой	2
31	J271245 замена: J901245	Болт с шайбой	2
32	4252612	Манжета	2
33	4601619	Рама	1
34	J021025	Болт с шайбой	10
34	J271025 замена: J901025	Болт с шайбой	10
35	4601630	Манжета	4
36	4336318	Пробка	1
37	J901055	Болт	2
38	4601631	Резиновая прокладка	2
39	4601632	Трубка	2
40	4601634	Пластина	2
41	A590910	Пружинная шайба	2
42	A590110	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
