Топливный фильтр трубопроводы — HITACHI EX1200-5

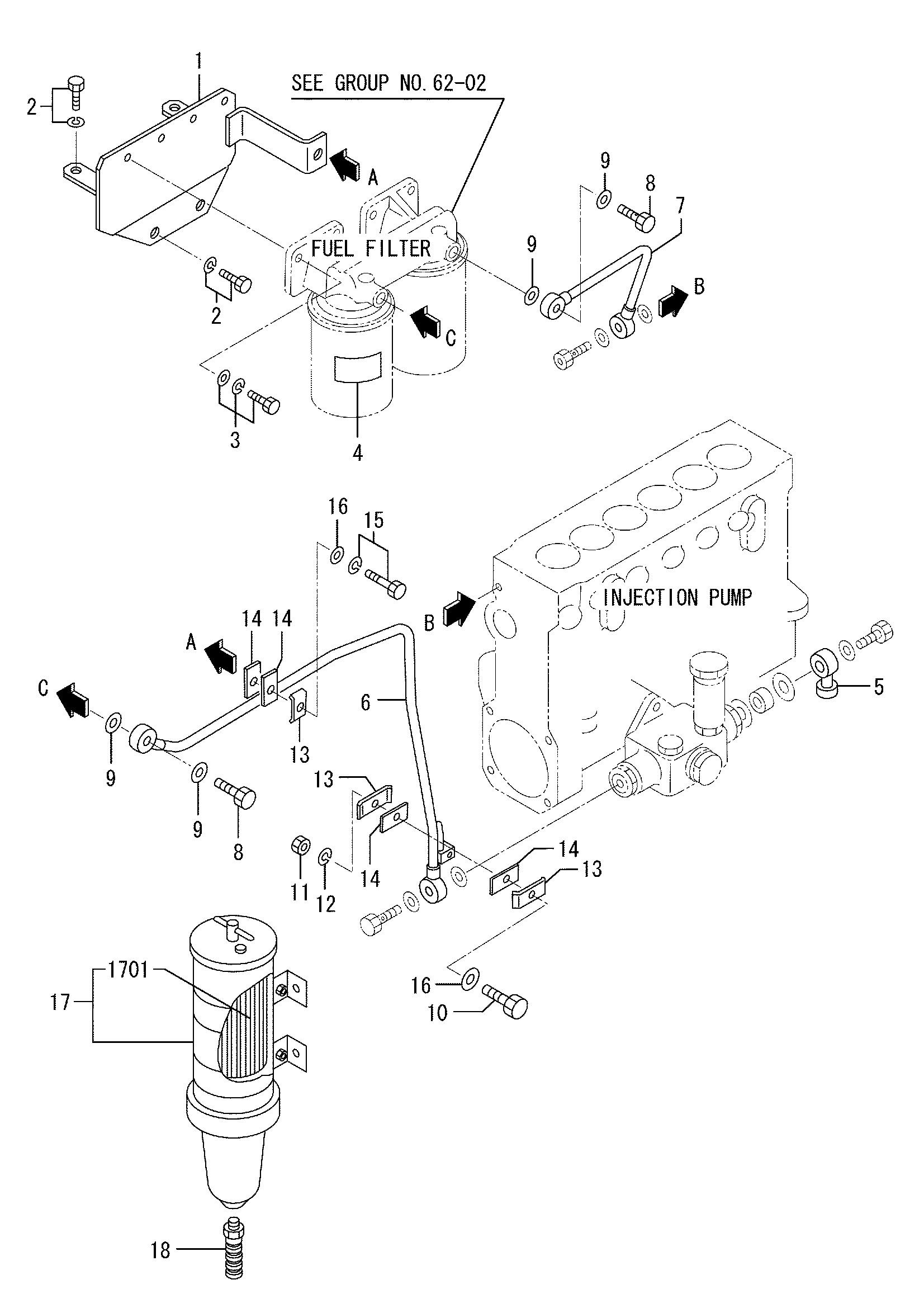

Заводская схема «Топливный фильтр трубопроводы» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3756220201 | Кронштейн, топливный фильтр | 1 |
| 2 | HF180512025 | Болт, W/шайба | 4 |
| 3 | HF182510025 | Болт, W/шайба | 4 |
| 4 | H3256200800 | Табличка, предупреждение | 1 |
| 5 | H4568050200 | Разъём | 1 |
| 6 | H3756211100 | Трубка, топливный | 1 |
| 7 | H3756221200 | Трубка, топливный | 1 |
| 8 | HF461014000 | Болт, проушина | 2 |
| 9 | H0594601401 | Шайба, сеалинг | 4 |
| 10 | HF103510035 | Болт | 1 |
| 11 | HF230010000 | Гайка | 1 |
| 12 | HF251510000 | Пружинная шайба | 1 |
| 13 | H3726101700 | Хомут | 3 |
| 14 | H3726101800 | Сиденье | 4 |
| 15 | HF180510035 | Болт, W/шайба | 1 |
| 16 | HF250010000 | Шайба, плаин | 2 |
| 17 | H4730203501 | Сепаратор | 1 |
| 17 | H4730205502 | Сепаратор | 1 |
| 17-01 | H4730213500 | Элемент | 1 |
| 18 | H4730209300 | Ниппель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
