Радиатор — HITACHI EX1200-5

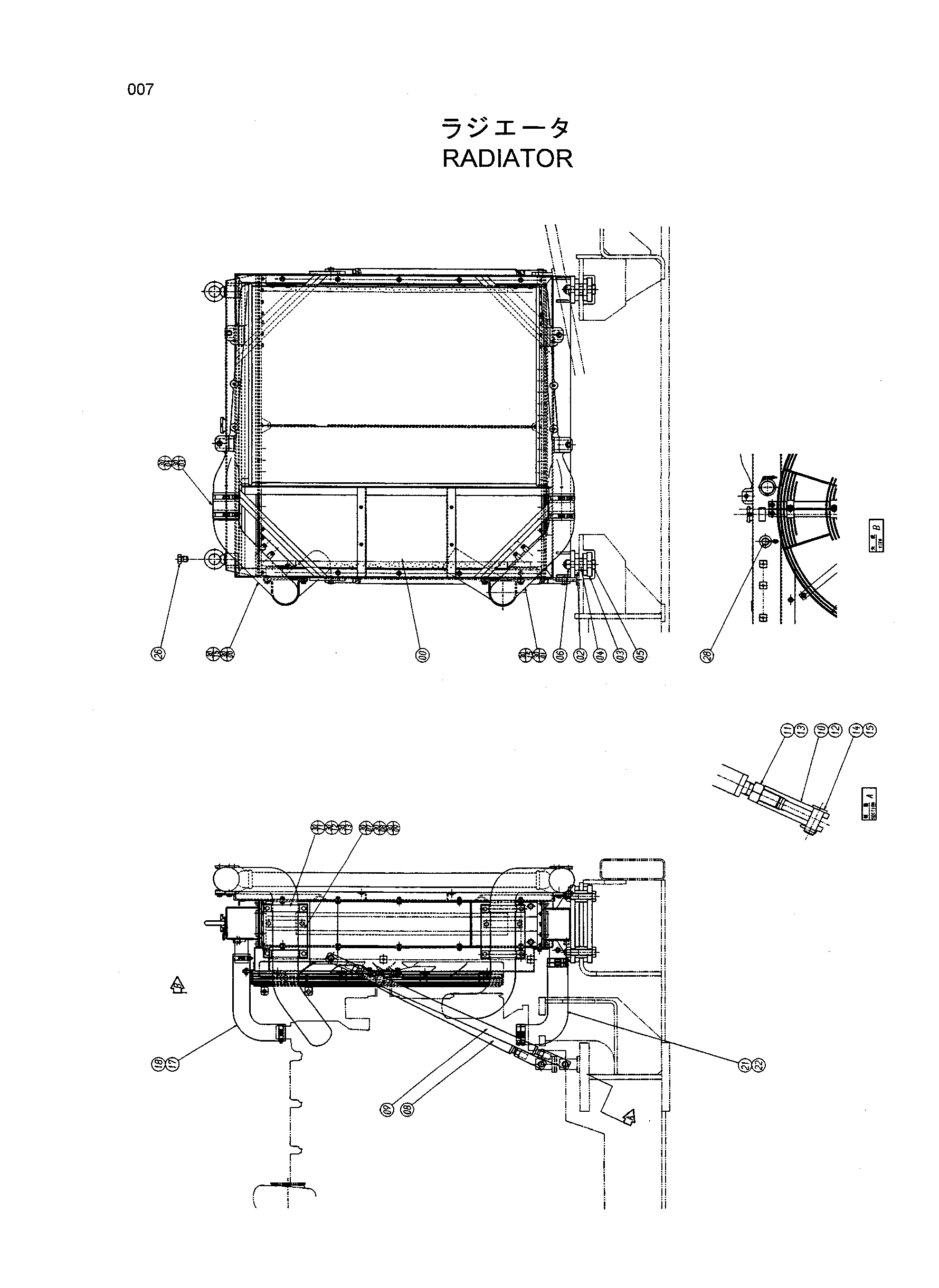

Заводская схема «Радиатор» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4439432 | Радиатор | 1 |
| 02 | 4085829 | Пластина резиновый | 4 |
| 03 | 4085831 | Фиксатор | 2 |
| 04 | 4244270 | Проставка | 4 |
| 05 | J912706 | Болт | 4 |
| 06 | M660027 | U-образная гайка | 4 |
| 08 | 8080918 | Стойка | 1 |
| 09 | 8080917 | Стойка | 1 |
| 10 | 3035095 | Концевой вилка | 2 |
| 11 | J951024 | Гайка | 2 |
| 12 | 3035096 | Концевой вилка | 2 |
| 13 | J956024 | Гайка L | 2 |
| 14 | 4085833 | Палец | 4 |
| 15 | A765036 | Шплинт | 4 |
| 17 | 4440528 | Водяной шланг | 1 |
| 18 | 4263764 | Хомут шланга | 2 |
| 21 | 4440529 | Водяной шланг | 1 |
| 22 | 4263765 | Хомут шланга | 4 |
| 26 | J912430 | Болт | 2 |
| 28 | 4259787 | Выключатель уровень | 1 |
| 3000 | 8081059 | Трубка | 1 |
| 3001 | 8081056 | Трубка | 1 |
| 3003 | 4441120 | Воздушный шланг | 2 |
| 3004 | 4282488 | Хомут шланга | 4 |
| 3007 | 9755194 | Кронштейн | 2 |
| 3008 | J901025 | Болт | 4 |
| 3009 | A590910 | Пружинная шайба | 4 |
| 3011 | 4207010 | Хомут трубки | 4 |
| 3012 | J901020 | Болт | 8 |
| 3013 | A590910 | Пружинная шайба | 8 |
| 3015 | 446536 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
