Погрузчик гидролинии рабочего оборудования (1) — HITACHI EX1200-5

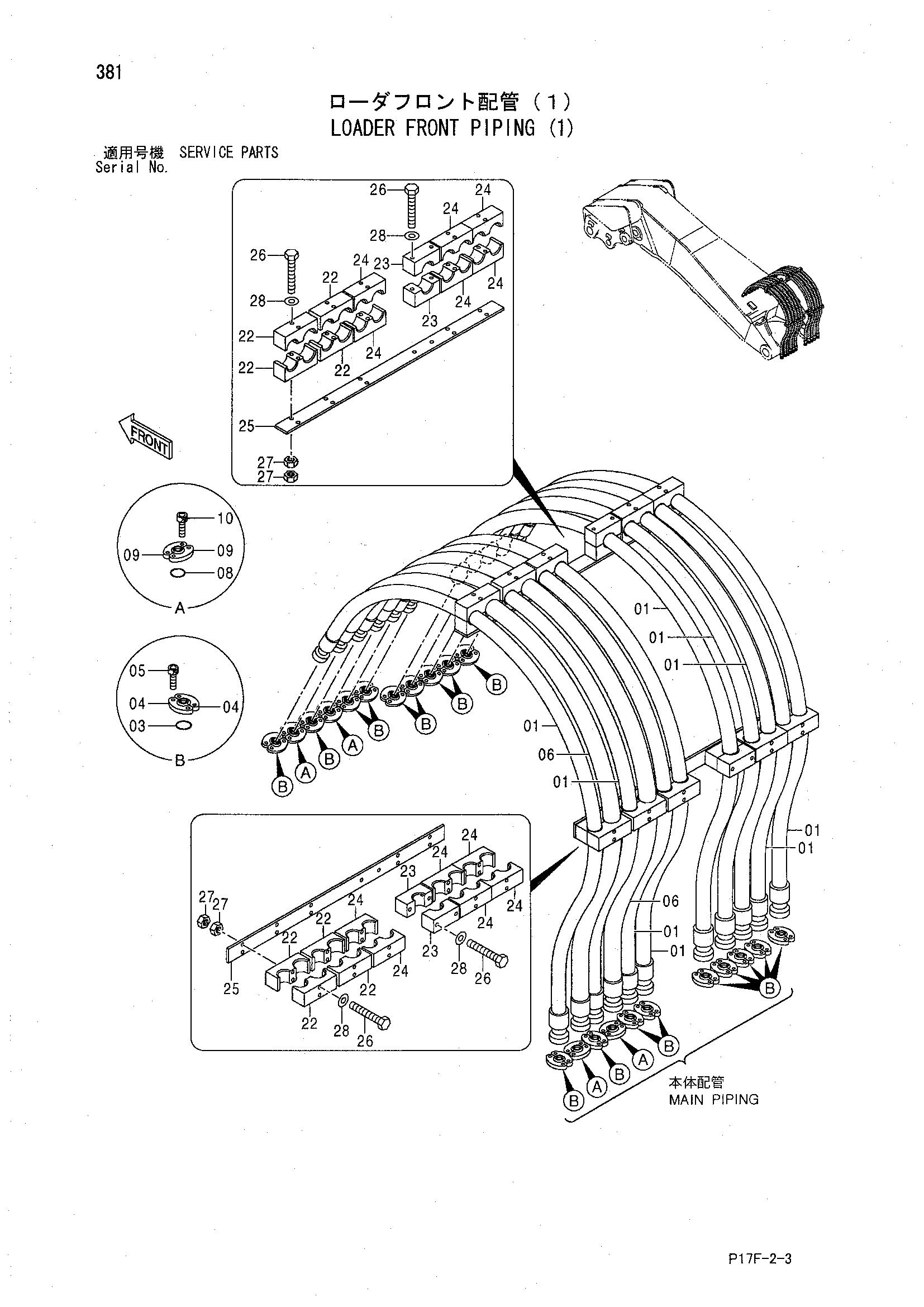

Заводская схема «Погрузчик гидролинии рабочего оборудования (1)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4439777 | Шланг | 9 |
| 03 | 4508805 | Уплотнительное кольцо | 18 |
| 04 | 4089703 | Разъёмный фланец | 36 |
| 05 | M341445 | Болт с внутренним шестигранником | 64 |
| 06 | 4439778 | Шланг | 2 |
| 08 | 4510169 | Уплотнительное кольцо | 4 |
| 09 | 4075854 | Разъёмный фланец | 8 |
| 10 | M341650 | Болт с внутренним шестигранником | 16 |
| 22 | 4603533 | Хомут | 8 |
| 23 | 4603541 | Хомут | 4 |
| 24 | 4603540 | Хомут | 12 |
| 25 | 3105827 | Пластина | 2 |
| 26 | J901210 | Болт | 24 |
| 27 | J950012 | Гайка | 48 |
| 28 | A590112 | Плоская шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
