Пилотные гидролинии (насос) — HITACHI EX1200-5

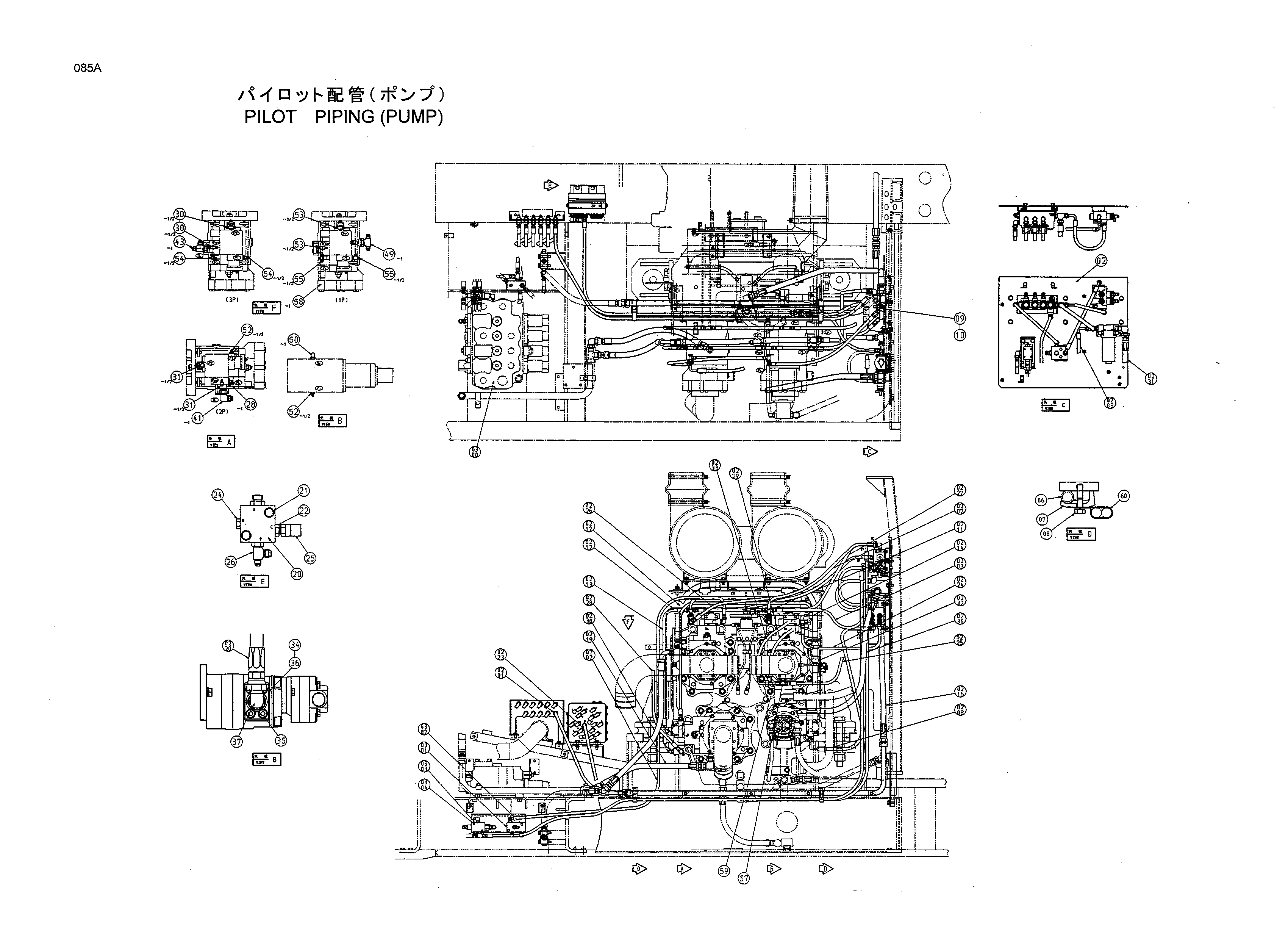

Заводская схема «Пилотные гидролинии (насос)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0201 | 4442322 | Шланг | 1 |
| 0202 | 4442324 | Шланг | 1 |
| 0203 | 4442327 | Шланг | 1 |
| 0207 | 4442329 | Шланг | 1 |
| 0208 | 4442312 | Шланг | 1 |
| 0211 | 4274958 | Шланг | 2 |
| 0212 | 4385335 | Шланг | 1 |
| 0213 | 4274938 | Шланг | 1 |
| 0214 | 4310147 | Шланг | 1 |
| 0216 | 4277895 | Шланг | 1 |
| 0217 | 4354537 | Шланг | 1 |
| 0219 | 4373108 | Шланг | 1 |
| 0220 | 4442315 | Шланг | 1 |
| 0223 | 4437633 | Шланг | 1 |
| 0224 | 4436685 | Шланг | 1 |
| 0225 | 4450675 | Шланг | 1 |
| 0226 | 4313093 | Шланг | 1 |
| 0227 | 4368416 | Шланг | 1 |
| 0228 | 4381024 | Шланг | 1 |
| 0229 | 4437736 | Шланг | 1 |
| 0230 | 4447315 | Шланг | 1 |
| 0231 | 4450695 | Шланг | 1 |
| 0232 | 4319110 | Шланг | 1 |
| 0233 | 4307331 | Шланг | 1 |
| 0300 | 4438131 | Гидрораспределитель | 1 |
| 0301 | 4438147 | Клапан | 1 |
| 0302 | J011065 | Болт с шайбой | 2 |
| 0303 | 4339240 | Клапан | 1 |
| 0304 | J010650 | Болт с шайбой | 2 |
| 06 | 8045365 | Трубка | 1 |
| 07 | 4053595 | Хомут трубки | 3 |
| 08 | J011255 | Болт с шайбой | 3 |
| 09 | J950012 | Гайка | 1 |
| 10 | A590912 | Пружинная шайба | 1 |
| 20 | 9072360 | Обратный клапан | 1 |
| 21 | J021060 | Болт с шайбой | 2 |
| 22 | A852133 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4093624 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4223518 | Пробка унион | 1 |
| 26 | 4296066 | Тройник | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A852322 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852522 | Тройник | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852222 | Угловой штуцер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A811035 | Уплотнительное кольцо | 1 |
| 35 | M341025 | Болт с внутренним шестигранником | 4 |
| 36 | 3079151 | Фланец | 1 |
| 37 | 4156435 | Угловой штуцер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | A852366 | Угловой штуцер | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | A852466 | Тройник | 1 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | A852566 | Тройник | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 4412566 | Угловой штуцер | 1 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | A852122 | Адаптер | 2 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A852522 | Тройник | 2 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | A852323 | Угловой штуцер | 2 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852422 | Тройник | 2 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 57 | A852533 | Тройник | 1 |
| 59 | 4246672 | Соединительный штуцер | 1 |
| 60 | 4190266 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
