Основные гидролинии — HITACHI EX1200-5

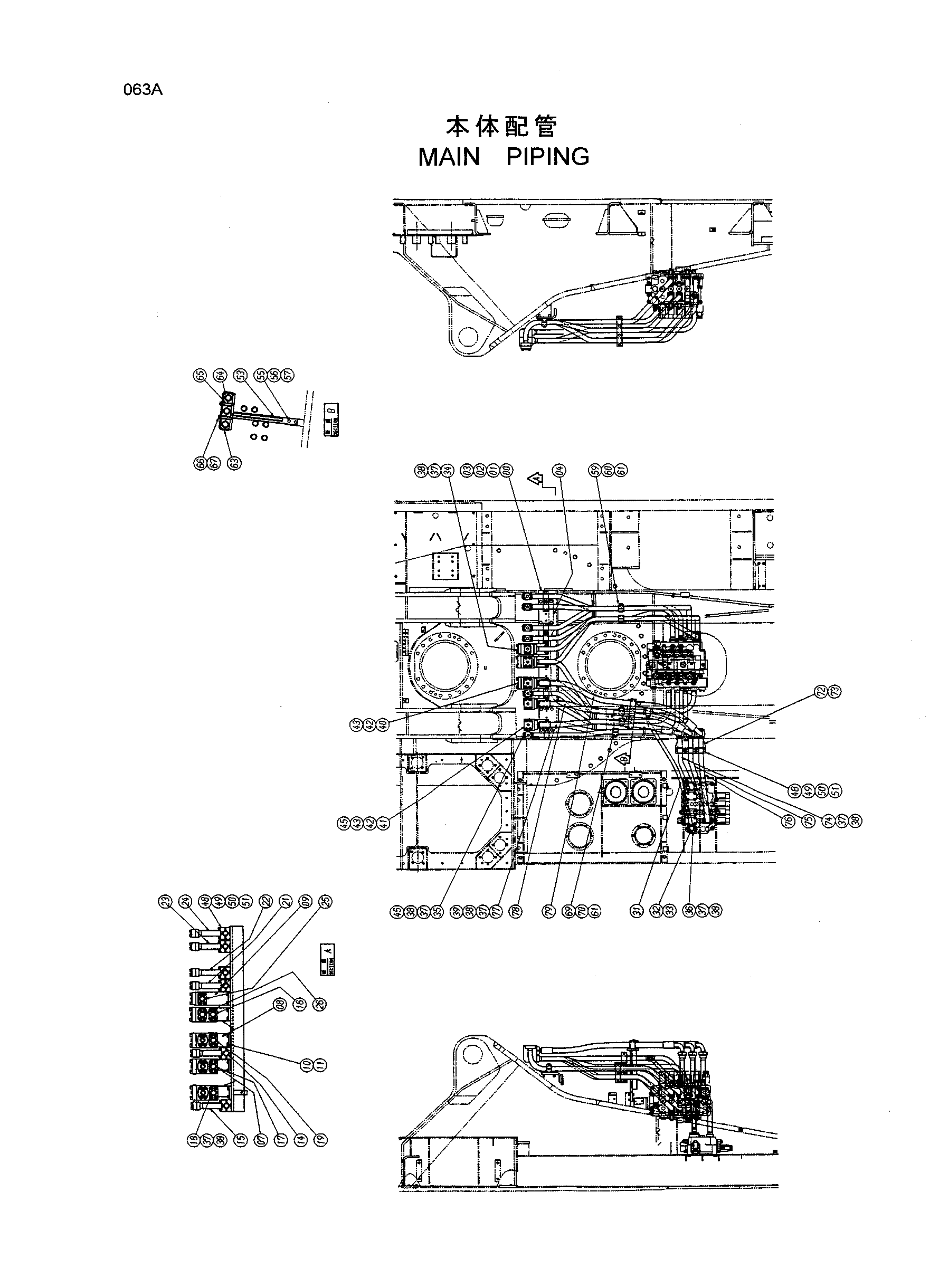

Заводская схема «Основные гидролинии» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8068119	Кронштейн	1
01	J901650	Болт	8
02	A590916	Пружинная шайба	8
03	J222016	Шайба	8
04	4312264	Пластина	2
07	8080901	Блок	2
08	8080902	Блок	2
09	8080903	Блок	1
10	J901235	Болт	10
11	4086891	Шайба	10
14	8080895	Трубка	1
15	8080896	Трубка	1
16	8080894	Трубка	1
17	8080889	Трубка	1
18	8080898	Трубка	1
19	8080900	Трубка	1
21	8080891	Трубка	1
22	8080892	Трубка	1
23	8080893	Трубка	1
24	8080880	Трубка	1
25	8080884	Трубка	1
26	8080886	Трубка	1
31	4295303	Шланг	1
32	A853166	Адаптер	2
32A	4506424	Уплотнительное кольцо	1
33	4187308	Уплотнительное кольцо	2
34	4118188	Крышка	1
35	4244894	Крышка	7
36	4440510	Фланец	1
37	4508805	Уплотнительное кольцо	36
38	M341445	Болт с внутренним шестигранником	144
39	4089703	Разъёмный фланец	12
40	4091297	Крышка	2
41	4244893	Крышка	4
42	4510169	Уплотнительное кольцо	6
43	M341650	Болт с внутренним шестигранником	24
45	4093624	Пробка	11
45A	957366	Уплотнительное кольцо	1
48	4311153	Хомут трубки	18
49	J901290	Болт	18
50	A590912	Пружинная шайба	18
51	4086891	Шайба	18
53	8082306	Кронштейн	1
55	J901240	Болт	2
56	A590912	Пружинная шайба	2
57	4086891	Шайба	2
59	4440506	Хомут трубки	2
60	4440505	Хомут трубки	2
61	J011265	Болт с шайбой	17
63	4294969	Хомут	1
64	4294970	Хомут шланга	2
65	4215879	Проставка	2
66	J901202	Болт	2
67	A590912	Пружинная шайба	2
69	4440504	Хомут трубки	3
70	4440503	Хомут трубки	3
72	4440512	Пластина	1
73	J011245	Болт с шайбой	4
74	8080881	Трубка	1
75	8080882	Трубка	1
76	8080883	Трубка	1
77	4309083	Шланг	1
78	4446319	Шланг	1
79	4446320	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
