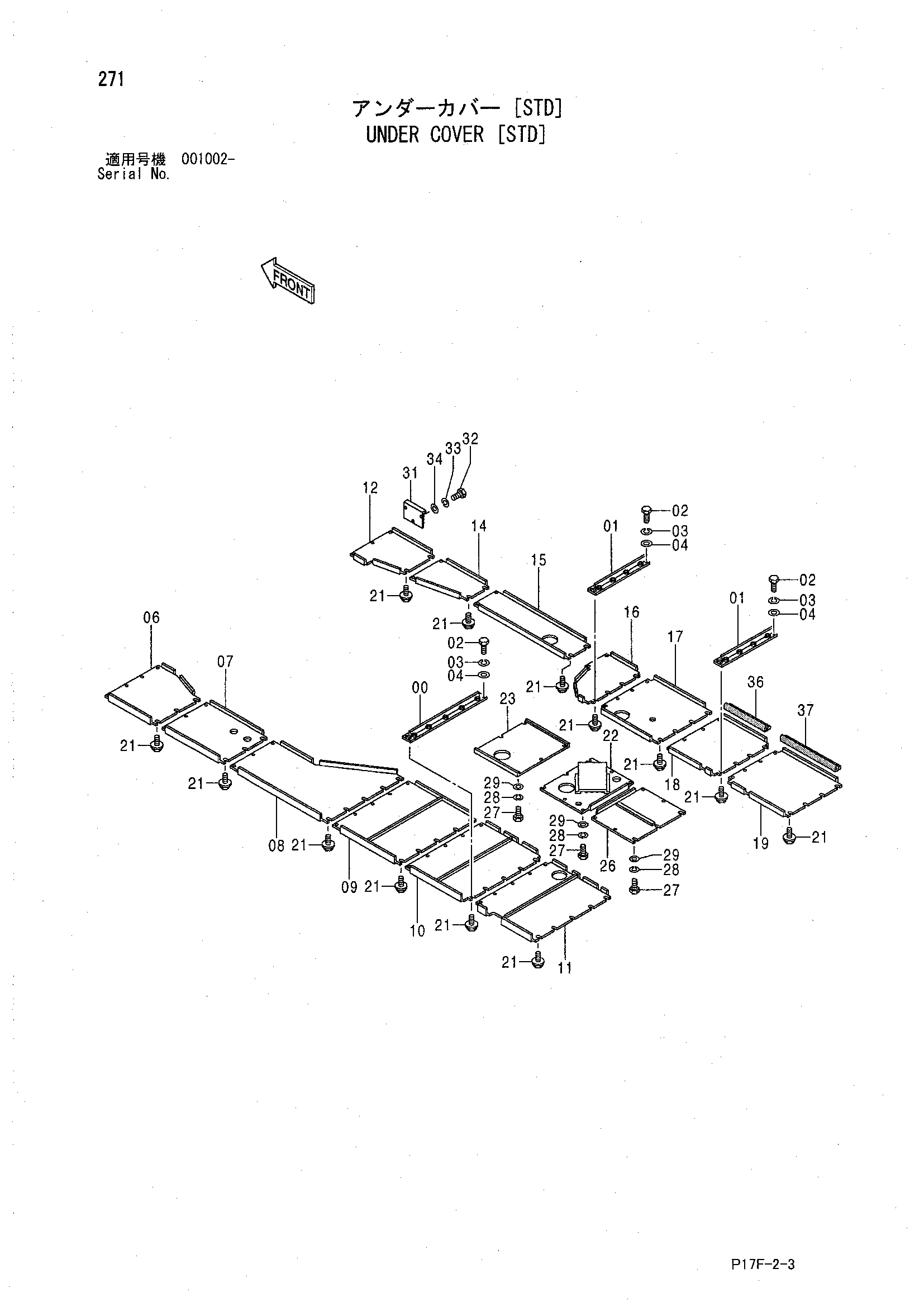

Нижняя защита [STD] — HITACHI EX1200-5
Заводская схема «Нижняя защита [STD]» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Нижняя защита [STD] HITACHI EX1200-5](/catalog-drawings/ec/ec17faeb-29d2-4410-a01b-9b73041f1191.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081293 | Кронштейн | 1 |
| 01 | 8050384 | Кронштейн | 2 |
| 02 | J901650 | Болт | 12 |
| 03 | A590916 | Пружинная шайба | 12 |
| 04 | 4114405 | Шайба | 12 |
| 06 | 2045542 | Крышка | 1 |
| 07 | 2045543 | Крышка | 1 |
| 08 | 2045544 | Крышка | 1 |
| 09 | 7039002 | Крышка | 1 |
| 10 | 7039003 | Крышка | 1 |
| 11 | 7039007 | Крышка | 1 |
| 12 | 2047051 | Крышка | 1 |
| 14 | 3090259 | Крышка | 1 |
| 15 | 3090260 | Крышка | 1 |
| 16 | 2045551 | Крышка | 1 |
| 17 | 2045552 | Крышка | 1 |
| 18 | 2045553 | Крышка | 1 |
| 19 | 2045554 | Крышка | 1 |
| 21 | J031240 | Болт с шайбой | 94 |
| 21 | J281240 замена: J901240 | Болт с шайбой | 94 |
| 22 | 7039920 | Крышка | 1 |
| 23 | 3051493 | Крышка | 1 |
| 26 | 8084040 | Крышка | 1 |
| 27 | J901020 | Болт | 20 |
| 28 | A590910 | Пружинная шайба | 20 |
| 29 | 4114402 | Шайба | 20 |
| 31 | 4442074 | Крышка | 1 |
| 32 | J901225 | Болт | 3 |
| 33 | A590912 | Пружинная шайба | 3 |
| 34 | A590112 | Плоская шайба | 3 |
| 36 | 4442196 | Резиновая прокладка | 1 |
| 37 | 4414662 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
