Электрооборудование (3) — HITACHI EX1200-5

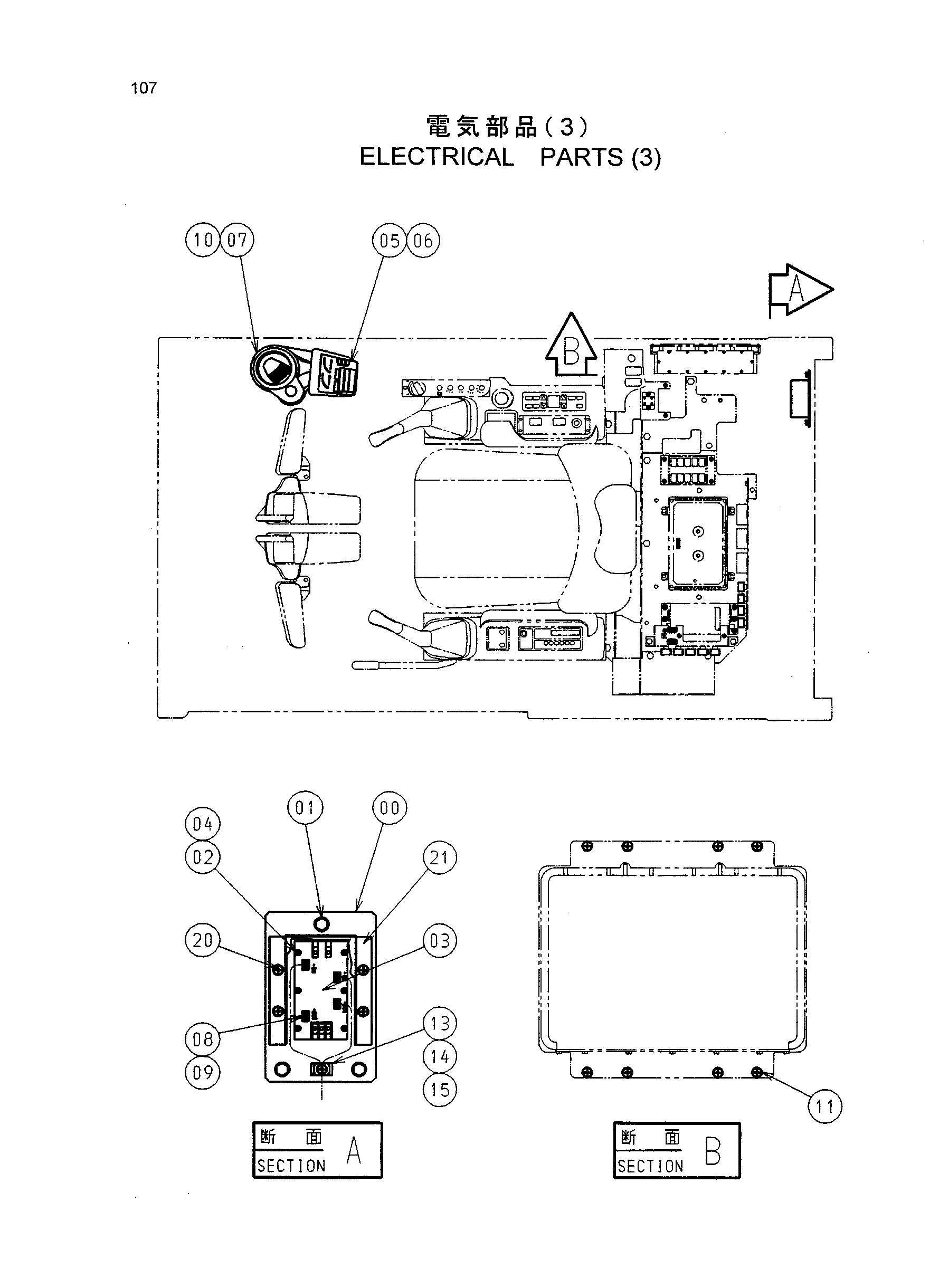

Заводская схема «Электрооборудование (3)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4440292 | Кронштейн | 1 |
| 01 | J020820 | Болт с шайбой | 3 |
| 02 | A590103 | Плоская шайба | 6 |
| 03 | 4335886 | Преобразователь | 1 |
| 04 | J450325 | Винт с шайбой | 6 |
| 05 | 4439842 | Монитор | 1 |
| 06 | J010816 | Болт с шайбой | 3 |
| 07 | 4426353 | Крышка | 1 |
| 08 | M430406 | Винт | 4 |
| 09 | A590904 | Пружинная шайба | 4 |
| 10 | J460510 | Винт с шайбой | 2 |
| 11 | J460614 | Винт с шайбой | 8 |
| 13 | 4196829 | Направляющая лента | 1 |
| 14 | M430610 | Винт | 2 |
| 15 | 4055311 | Ленточный зажим | 1 |
| 20 | J460614 | Винт с шайбой | 4 |
| 21 | 9755154 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
