Опора радиатора — HITACHI EX1200-5

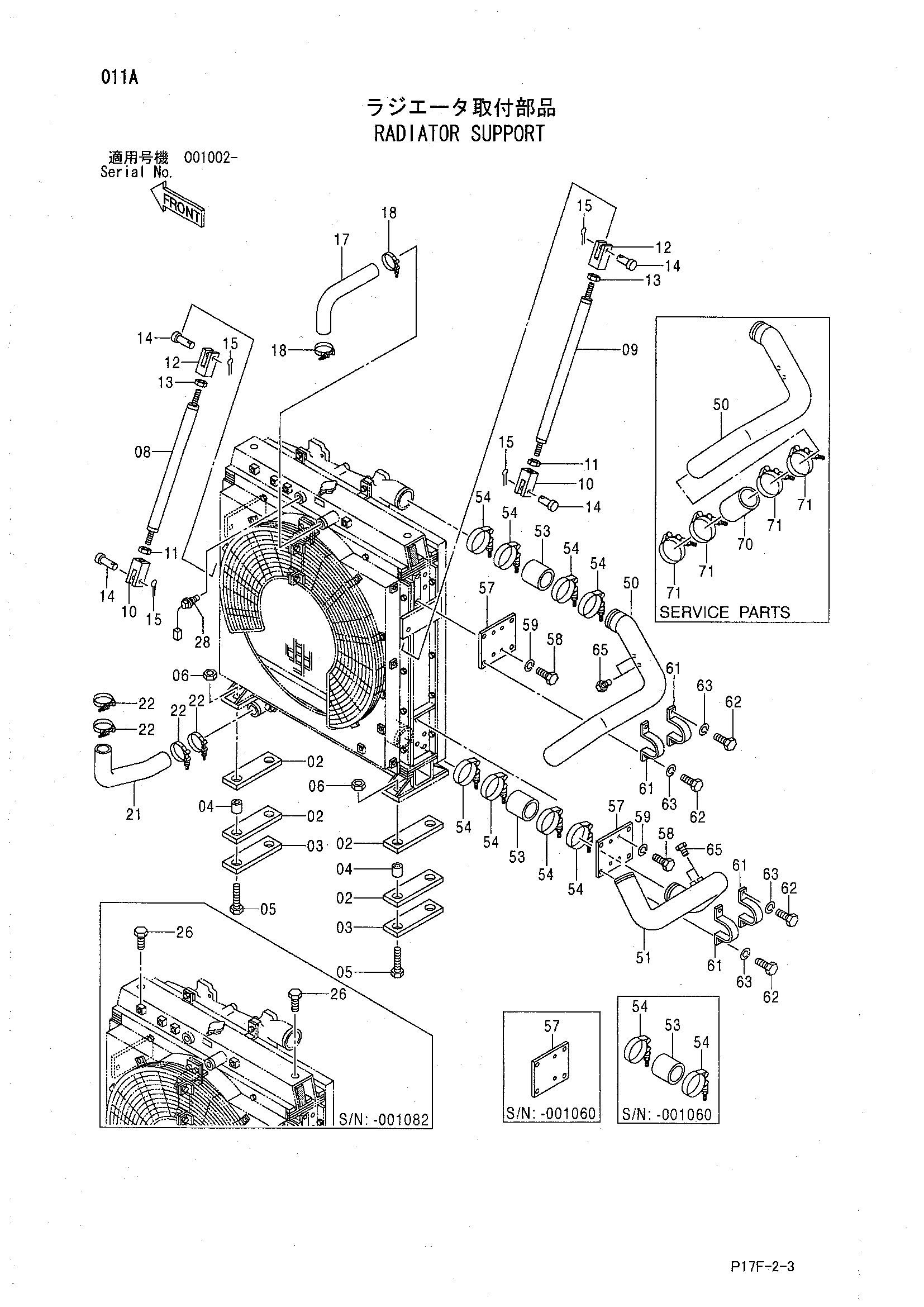

Заводская схема «Опора радиатора» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4085829	Пластина резиновый	4
03	4085831	Фиксатор	2
04	4244270	Проставка	4
05	J912706	Болт	4
05	J932706	Болт	4
06	M660027	U-образная гайка	4
08	8080918	Стойка	1
09	8080917	Стойка	1
10	3035095	Концевой вилка	2
11	J951024	Гайка	2
12	3035096	Концевой вилка	2
13	J956024	Гайка L	2
14	4085833	Палец	4
15	A765036	Шплинт	4
17	4440528	Водяной шланг	1
18	4263764	Хомут шланга	2
21	4440529	Водяной шланг	1
22	4263765	Хомут шланга	4
26	J912430	Болт	2
28	4259787 замена: 4614098	Выключатель уровень	1
28	4614098	Выключатель уровень	1
50	8081059 замена: 8099107	Трубка	1
50	8099107	Трубка	1
51	8081056	Трубка	1
53	4441120 замена: 4465107	Воздушный шланг	2
53	4465107 замена: 4483647	Воздушный шланг	2
53	4483647	Воздушный шланг	2
54	4282488	Хомут шланга	4
54	4282489	Хомут шланга	4
54	4282489	Хомут шланга	8
57	9755194	Кронштейн	2
57	9759767	Кронштейн	2
58	J901025	Болт	4
58	J901230	Болт	8
59	A590910	Пружинная шайба	4
59	A590912	Пружинная шайба	8
60	449490	Шайба	8
61	4207010	Хомут трубки	4
62	J901020	Болт	8
63	A590910	Пружинная шайба	8
65	446536	Пробка	2
70	4632494	Воздушный шланг	1
71	4282489	Хомут шланга	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
