Крышка двигателя (1)[EU] — HITACHI EX1200-5

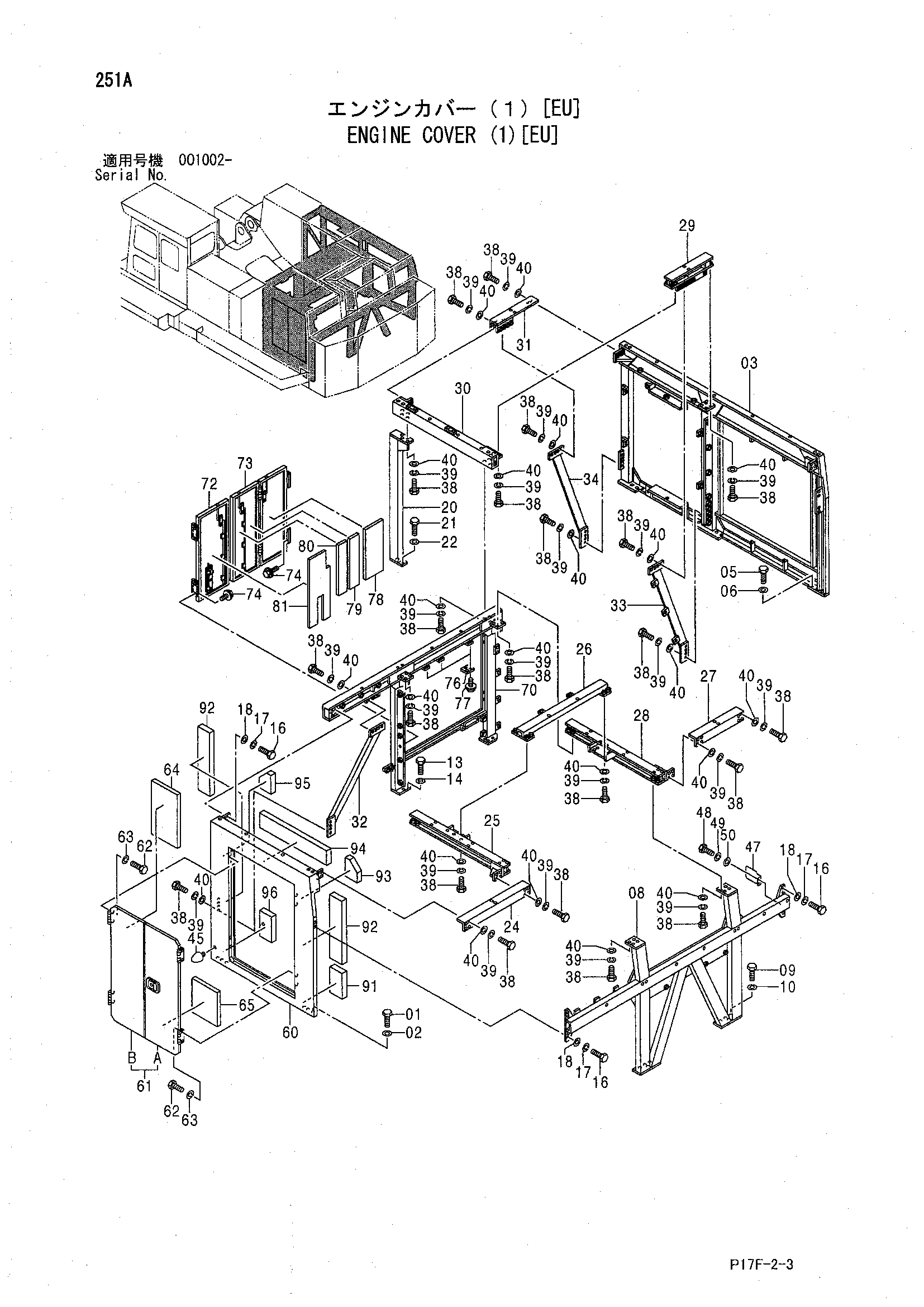

Заводская схема «Крышка двигателя (1)[EU]» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка двигателя (1)[EU] HITACHI EX1200-5](/catalog-drawings/95/95458595-b122-4187-873b-e6a75b9c5510.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921640 | Болт | 6 |
| 02 | 4087197 | Шайба | 6 |
| 03 | 5007617 | Крышка | 1 |
| 05 | J921640 | Болт | 9 |
| 06 | 4087197 | Шайба | 9 |
| 08 | 6019394 замена: 6021458 | Опора | 1 |
| 08 | 6021458 | Опора | 1 |
| 09 | J921640 | Болт | 8 |
| 10 | 4087197 | Шайба | 8 |
| 13 | J921640 | Болт | 6 |
| 14 | 4087197 | Шайба | 6 |
| 16 | J921435 | Болт | 12 |
| 17 | A590914 | Пружинная шайба | 12 |
| 18 | A590114 | Плоская шайба | 12 |
| 20 | 8081046 | Опора | 1 |
| 21 | J921640 | Болт | 2 |
| 22 | 4087197 | Шайба | 2 |
| 24 | 8081036 | Балка | 1 |
| 25 | 7038885 | Балка | 1 |
| 26 | 8081025 | Балка | 1 |
| 27 | 8081038 | Балка | 1 |
| 28 | 7038884 | Балка | 1 |
| 29 | 8081044 | Балка | 1 |
| 30 | 7038881 | Балка | 1 |
| 31 | 8081029 | Стойка | 1 |
| 32 | 7038887 | Стойка | 1 |
| 33 | 7038883 | Стойка | 1 |
| 34 | 7039028 | Стойка | 1 |
| 38 | J921435 | Болт | 88 |
| 39 | A590914 | Пружинная шайба | 88 |
| 40 | A590114 | Плоская шайба | 88 |
| 45 | 4204586 | Ограничитель | 1 |
| 47 | 3096875 | Кронштейн | 1 |
| 48 | J901016 | Болт | 2 |
| 49 | A590910 | Пружинная шайба | 2 |
| 50 | A590110 | Плоская шайба | 2 |
| 60 | 5007753 | Крышка | 1 |
| 61 | 6015274 | Дверь | 1 |
| 61A | 4614032 | Дверь | 1 |
| 61B | 4614034 | Дверь | 1 |
| 62 | J900820 | Болт | 8 |
| 63 | A590908 | Пружинная шайба | 8 |
| 64 | 4462385 | Резиновая прокладка | 1 |
| 65 | 4462387 | Резиновая прокладка | 1 |
| 70 | 6019388 | Панель | 1 |
| 72 | 4441078 | Дверь | 1 |
| 73 | 4441080 | Дверь | 1 |
| 74 | J020825 | Болт с шайбой | 8 |
| 74 | J260825 замена: J900825 | Болт с шайбой | 8 |
| 76 | 4421324 | Пластина | 3 |
| 77 | J020830 | Болт с шайбой | 6 |
| 77 | J260830 замена: J900830 | Болт с шайбой | 6 |
| 78 | 4618592 | Резиновая прокладка | 1 |
| 79 | 4618594 | Резиновая прокладка | 1 |
| 80 | 4618595 | Резиновая прокладка | 1 |
| 81 | 4618596 | Резиновая прокладка | 1 |
| 91 | 4465295 | Резиновая прокладка | 1 |
| 92 | 4465294 | Резиновая прокладка | 2 |
| 93 | 4465300 | Резиновая прокладка | 1 |
| 94 | 4465302 | Резиновая прокладка | 1 |
| 95 | 4465301 | Резиновая прокладка | 1 |
| 96 | 4465296 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
