Масляный радиатор — HITACHI EX1200-5

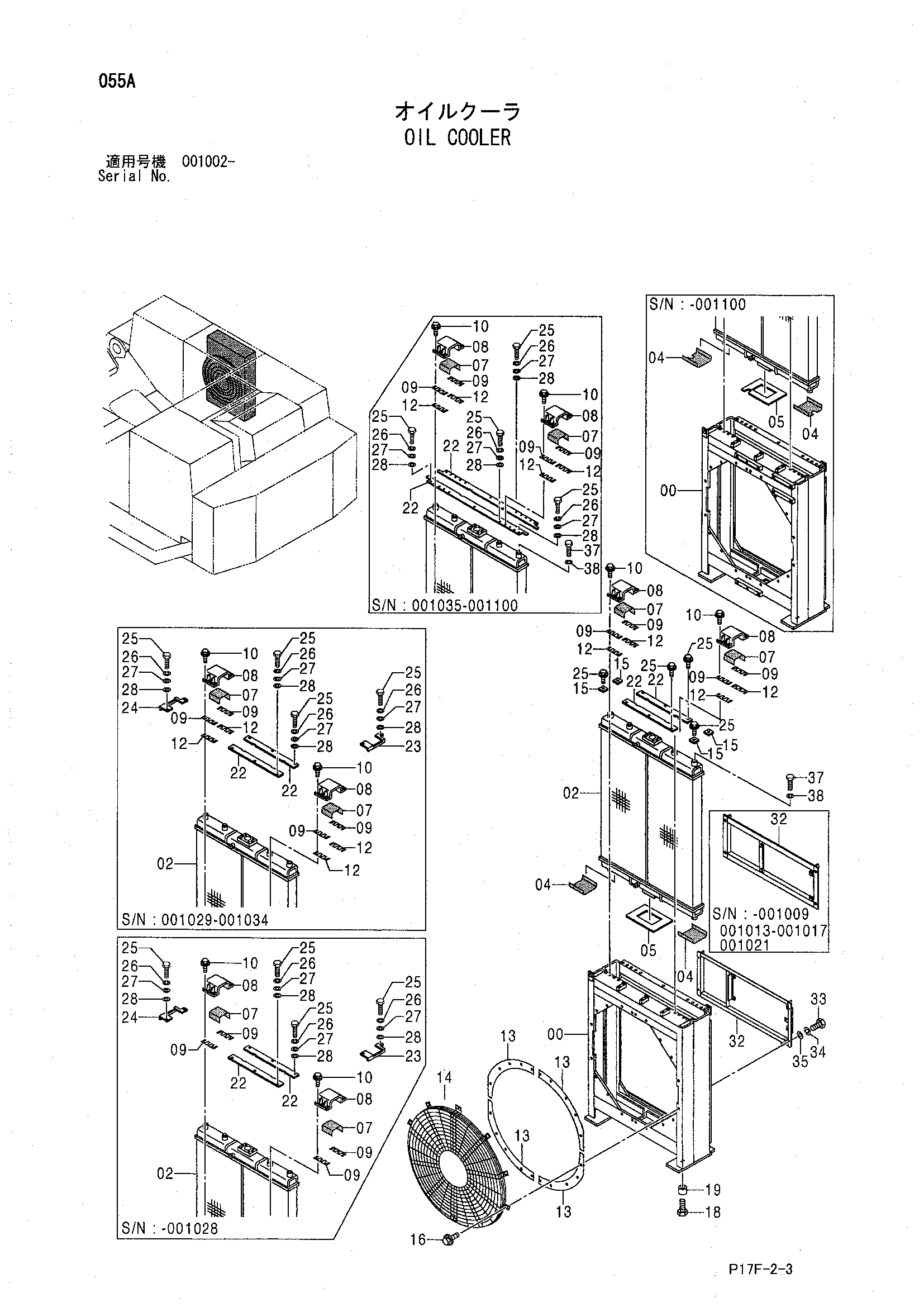

Заводская схема «Масляный радиатор» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5007156	Рама	1
00	5008703	Рама	1
02	4427952	Масляный радиатор	1
04	4405364 замена: 4604544	Резиновая прокладка	2
04	4604544	Резиновая прокладка	2
05	4427954	Резиновая прокладка	1
05	4601731	Резиновая прокладка	1
07	4405363	Резиновая прокладка	2
07	4464136	Резиновая прокладка	2
08	4427955	Хомут	2
08	9760847	Хомут	2
09	4405367	Регулировочная шайба	40
09	4469162	Регулировочная шайба 3.0mm	8
09	4469162	Регулировочная шайба 3.0mm	4
09	4412103	Регулировочная шайба 0.5mm	32
10	J021030	Болт с шайбой	12
10	J021240	Болт с шайбой	8
10	J271240 замена: J901240	Болт с шайбой	8
12	4461383	Регулировочная шайба 0.5mm	24
12	4461383	Регулировочная шайба 0.5mm	32
12	4455801	Регулировочная шайба 3.2mm	4
13	4405362	Пластина	4
13	4601405	Пластина	4
14	4405361	Сетка	2
15	4603883	Пластина	4
16	J021035	Болт с шайбой	24
16	J271035 замена: J901035	Болт с шайбой	24
18	J932404	Болт	4
19	4404224	Проставка	4
22	3089550	Пластина	2
22	3095018	Пластина	2
22	4488638	Крышка	2
23	3089551	Пластина	1
24	3089552	Пластина	1
25	J900820	Болт	10
25	J021230	Болт с шайбой	10
25	J271230 замена: J901230	Болт с шайбой	10
26	A590908	Пружинная шайба	10
27	A590108	Плоская шайба	10
28	A590110	Плоская шайба	10
32	7038808 замена: 4356628	Кронштейн	1
32	7041770	Кронштейн	1
33	J901020	Болт	4
34	A590910	Пружинная шайба	4
35	A590110	Плоская шайба	4
37	J912430	Болт	2
38	A590924	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
