Крышка двигателя (1) — HITACHI EX1200-5

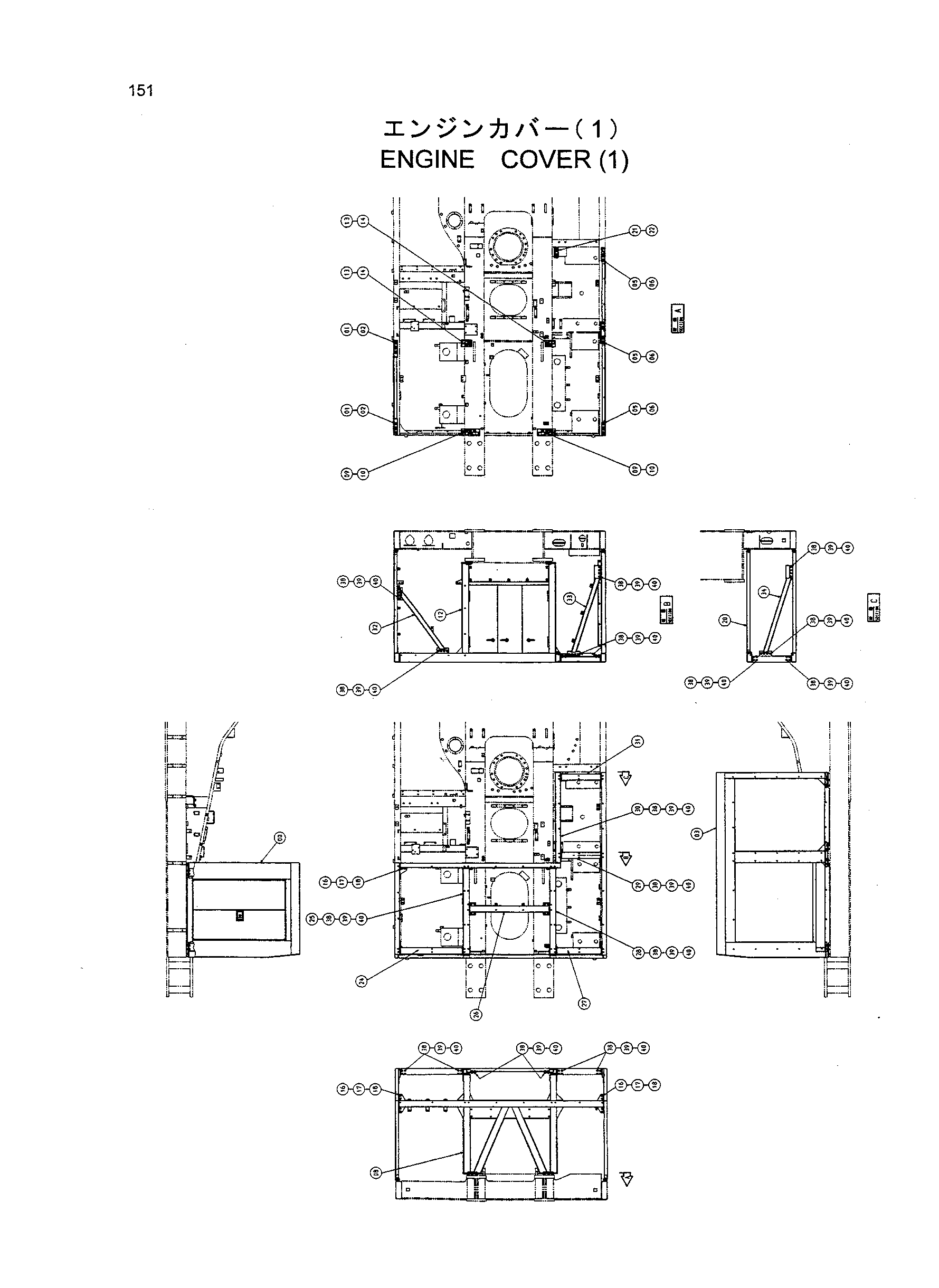

Заводская схема «Крышка двигателя (1)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9192613 | Крышка | 1 |
| 01 | J921640 | Болт | 6 |
| 02 | 4087197 | Шайба | 6 |
| 03 | 5007617 | Крышка | 1 |
| 05 | J921640 | Болт | 9 |
| 06 | 4087197 | Шайба | 9 |
| 08 | 6019394 | Опора | 1 |
| 09 | J921640 | Болт | 8 |
| 10 | 4087197 | Шайба | 8 |
| 12 | 9192705 | Панель | 1 |
| 13 | J921640 | Болт | 6 |
| 14 | 4087197 | Шайба | 6 |
| 16 | J921435 | Болт | 12 |
| 17 | A590914 | Пружинная шайба | 12 |
| 18 | A590114 | Плоская шайба | 12 |
| 20 | 8081046 | Опора | 1 |
| 21 | J921640 | Болт | 2 |
| 22 | 4087197 | Шайба | 2 |
| 24 | 8081036 | Балка | 1 |
| 25 | 7038885 | Балка | 1 |
| 26 | 8081025 | Балка | 1 |
| 27 | 8081038 | Балка | 1 |
| 28 | 7038884 | Балка | 1 |
| 29 | 8081044 | Балка | 1 |
| 30 | 7038881 | Балка | 1 |
| 31 | 8081029 | Стойка | 1 |
| 32 | 7038887 | Стойка | 1 |
| 33 | 7038883 | Стойка | 1 |
| 34 | 7039028 | Стойка | 1 |
| 38 | J921435 | Болт | 88 |
| 39 | A590914 | Пружинная шайба | 88 |
| 40 | A590114 | Плоская шайба | 88 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
