Гидролинии хода (гусеница) — HITACHI EX1200-5

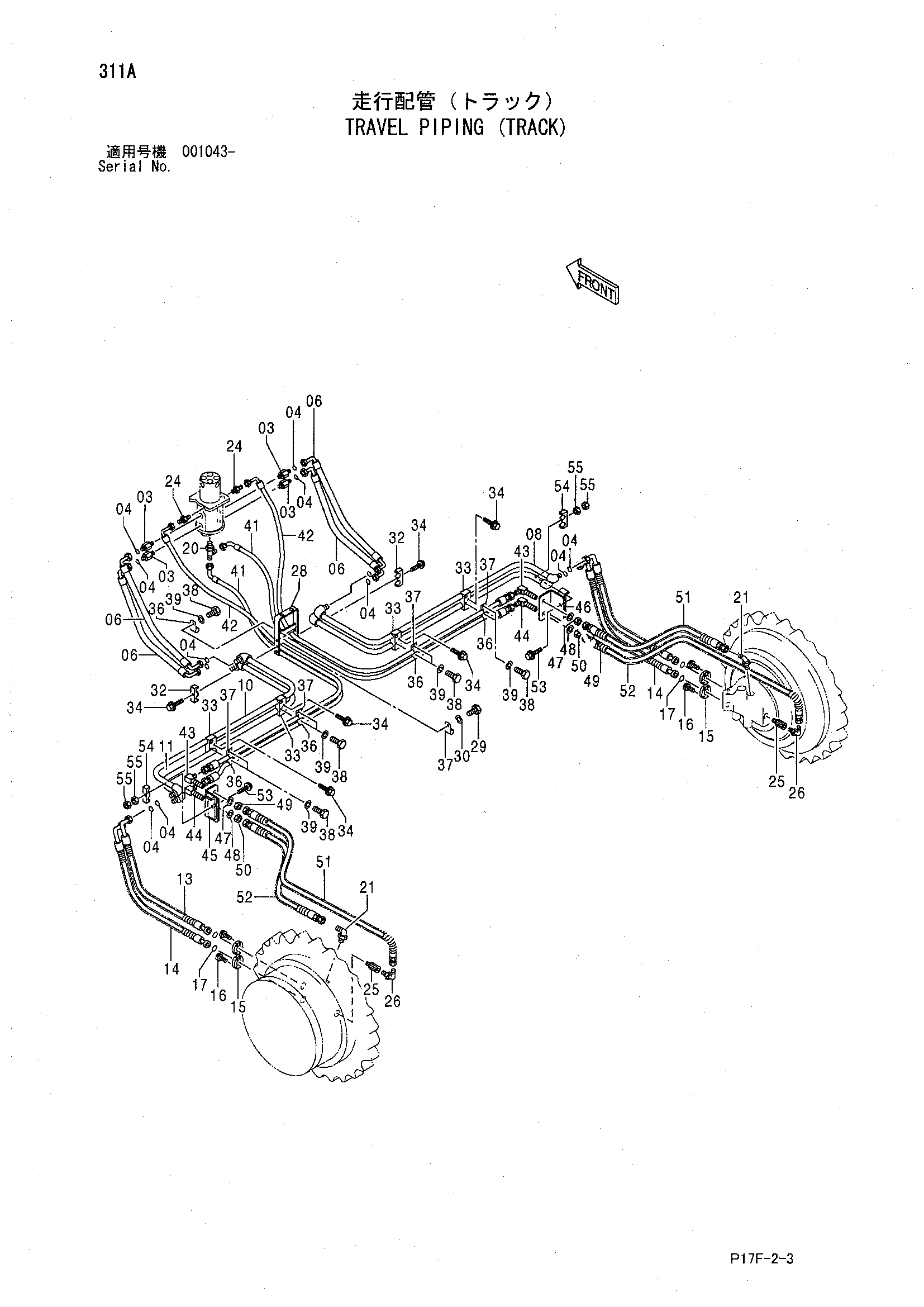

Заводская схема «Гидролинии хода (гусеница)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4217752	Адаптер	4
03A	4506429	Уплотнительное кольцо	1
04	4187329	Уплотнительное кольцо	12
06	4437690	Шланг	4
08	8080252	Трубка	1
09	8080253	Трубка	1
10	8080254	Трубка	1
11	8080255	Трубка	1
13	4437691	Шланг	2
14	4437692	Шланг	2
15	4085560	Разъёмный фланец	8
16	M341240	Болт с внутренним шестигранником	16
17	966993	Уплотнительное кольцо	4
20	4217343	Тройник	1
20A	4506418	Уплотнительное кольцо	1
21	4353073	Угловой штуцер	2
21A	4506424	Уплотнительное кольцо	1
24	4200466	Адаптер	2
24A	4509180	Уплотнительное кольцо	1
25	4202564	Адаптер	2
25A	957366	Уплотнительное кольцо	1
26	A852323	Угловой штуцер	2
26A	957366	Уплотнительное кольцо	1
28	8080256	Кронштейн	1
29	J901640	Болт	2
30	A590916	Пружинная шайба	2
32	4218942	Хомут трубки	2
33	4436067	Хомут трубки	4
34	J011275	Болт с шайбой	6
34	J271275 замена: J901275	Болт с шайбой	6
36	4190274	Зажим	6
37	4190253	Зажим	6
38	J901016	Болт	12
39	A590910	Пружинная шайба	12
41	4466514	Шланг	2
42	4313352	Шланг	2
43	4465051	Угловой штуцер	2
44	4285863	Угловой штуцер	2
45	8088191	Кронштейн	1
46	8086757	Кронштейн	1
47	A590920	Пружинная шайба	2
48	A590914	Пружинная шайба	2
49	4465189	Гайка	2
50	4202531	Гайка	2
51	4473993	Шланг	2
52	4473995	Шланг	2
53	J011200	Болт с шайбой	2
53	J271200 замена: J901200	Болт с шайбой	2
54	4218942	Хомут трубки	2
55	J950012	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
