Обратные трубопроводы (1) — HITACHI EX1200-5

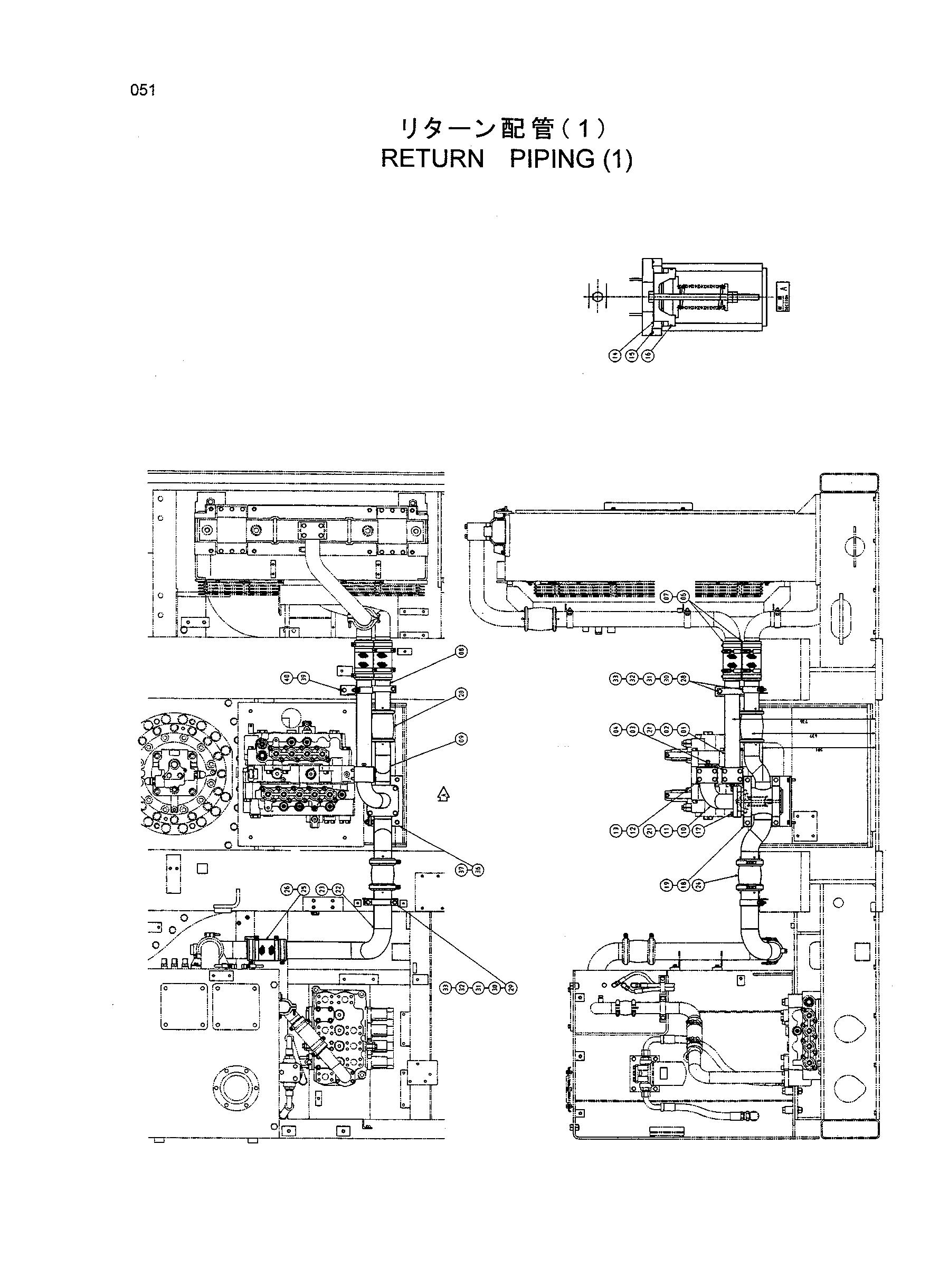

Заводская схема «Обратные трубопроводы (1)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8080761 | Трубка | 1 |
| 02 | A811060 | Уплотнительное кольцо | 1 |
| 03 | J901204 | Болт | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 06 | 4099119 | Резиновый шланг | 2 |
| 07 | 4263765 | Хомут шланга | 8 |
| 08 | 4440203 | Трубка | 1 |
| 09 | 8080788 | Трубка | 1 |
| 10 | 8080762 | Трубка | 1 |
| 11 | A811060 | Уплотнительное кольцо | 1 |
| 12 | J901204 | Болт | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | 4433091 | Клапан | 1 |
| 15 | A811145 | Уплотнительное кольцо | 1 |
| 16 | A811115 | Уплотнительное кольцо | 1 |
| 17 | J011240 | Болт с шайбой | 4 |
| 18 | 4246954 | Хомут трубки | 2 |
| 19 | J011235 | Болт с шайбой | 4 |
| 20 | 4071215 | Муфта | 1 |
| 21 | 446536 | Пробка | 2 |
| 22 | 8080763 | Трубка | 1 |
| 23 | A885002 | Пробка | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4071214 | Муфта | 1 |
| 25 | 4109378 | Резиновый шланг | 1 |
| 26 | 4263766 | Хомут шланга | 4 |
| 28 | 4000909 | Хомут трубки | 2 |
| 29 | 4000910 | Хомут трубки | 1 |
| 30 | J901035 | Болт | 6 |
| 31 | J950010 | Гайка | 6 |
| 32 | A590910 | Пружинная шайба | 6 |
| 33 | A590110 | Плоская шайба | 12 |
| 36 | 8080926 | Кронштейн | 1 |
| 37 | J021235 | Болт с шайбой | 2 |
| 39 | 9755344 | Кронштейн | 1 |
| 40 | J021030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
