Двигатель масляный радиатор — HITACHI EX1200-5

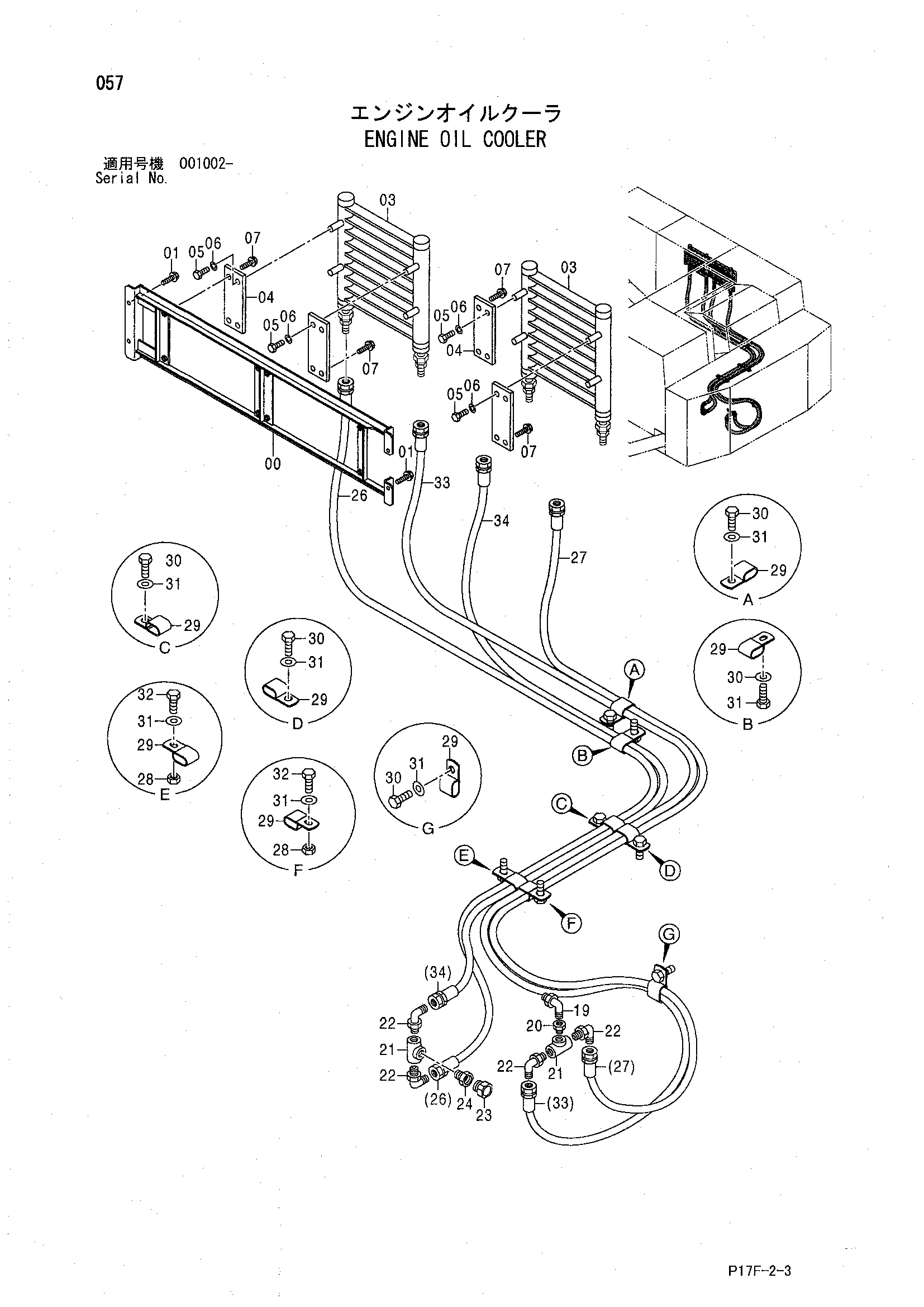

Заводская схема «Двигатель масляный радиатор» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7045416 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4335611 | Масляный радиатор | 2 |
| 04 | 4350791 | Пластина | 4 |
| 05 | J900816 | Болт | 8 |
| 06 | A590908 | Пружинная шайба | 8 |
| 07 | J260825 | Болт с шайбой | 8 |
| 07A | J900825 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 19 | 94-0633 | Угловой штуцер | 1 |
| 20 | 94-1704 | Адаптер | 1 |
| 21 | 94-0663 | Тройник | 2 |
| 22 | 94-1404 | Угловой штуцер | 4 |
| 23 | 4607853 | Переходник | 1 |
| 24 | 94-1904 | Адаптер | 1 |
| 26 | 4615998 | Шланг | 1 |
| 27 | 4615999 | Шланг | 1 |
| 28 | J950010 | Гайка | 2 |
| 29 | 4192034 | Зажим | 7 |
| 30 | J901020 | Болт | 5 |
| 31 | A590110 | Плоская шайба | 9 |
| 32 | J901030 | Болт | 2 |
| 33 | 4616456 | Шланг | 1 |
| 34 | 4616457 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
