TURBOCHARGER(MODEL TD13M-48QRC-40) — HITACHI EX1200-5

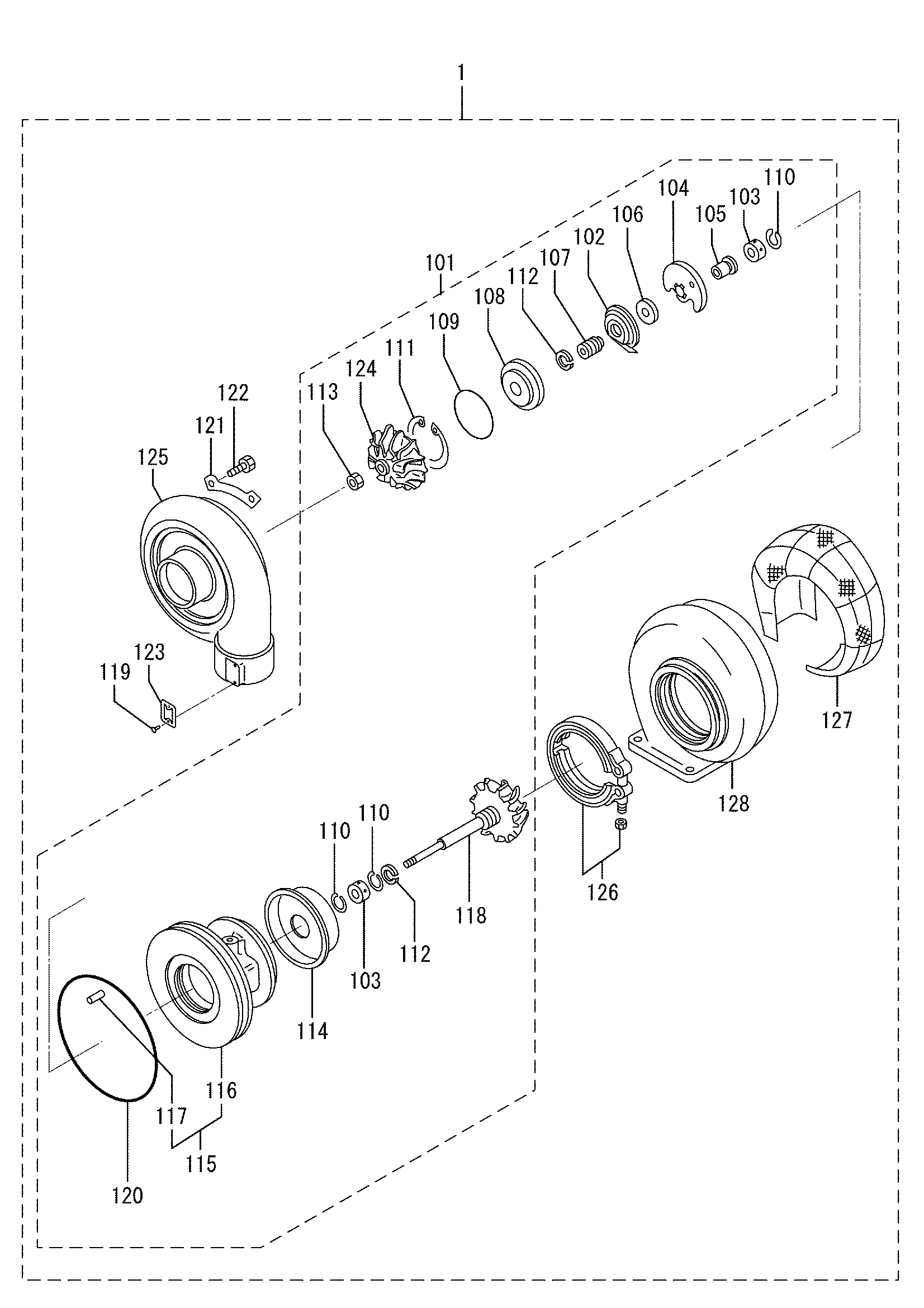

Заводская схема «TURBOCHARGER(MODEL TD13M-48QRC-40)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H4918203270 | Турбокомпрессор в сборе | 1 |
| 1-01 | H4918209040 | Картридж в сборе | 1 |
| 1-02 | H4918122200 | Дефлектор, масляный | 1 |
| 1-03 | H4918121100 | Подшипник | 2 |
| 1-04 | H4918121600 | Подшипник, упорный | 1 |
| 1-05 | H4918142400 | Кольцо, упорный | 1 |
| 1-06 | H4918142300 | Кольцо, упорный | 1 |
| 1-07 | H4918142100 | Втулка, флингер | 1 |
| 1-08 | H4918122500 | Вставка | 1 |
| 1-09 | H4918122600 | Уплотнительное кольцо | 1 |
| 1-10 | H4918122300 | Кольцо, стопорный | 3 |
| 1-11 | H4916223200 | Кольцо, стопорный | 1 |
| 1-12 | H4918123100 | Кольцо, поршень | 2 |
| 1-13 | H4918142230 | Гайка, блокировка | 1 |
| 1-14 | H4918219300 | Пластина, задний турбине | 1 |
| 1-15 | H4918225210 | Подшипник, корпус в сборе | 1 |
| 1-17 | H4918322800 | Палец, пружина | 1 |
| 1-18 | H4918230230 | Ротор в сборе | 1 |
| 1-19 | H0066502048 | Ривет, винт | 2 |
| 1-20 | H4918122700 | Уплотнительное кольцо | 1 |
| 1-21 | H4918123500 | Пластина, блокировка | 4 |
| 1-22 | H4918123700 | Болт | 8 |
| 1-24 | H4918245060 | Колесо, компрессор | 1 |
| 1-25 | H4918255240 | Крышка, компрессор | 1 |
| 1-26 | H4918114003 | В-кламп в сборе | 1 |
| 1-27 | H4918214405 | Лаггинг | 1 |
| 1-28 | H4918211550 | Корпус, турбине | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
