Топливный леак-офф трубка — HITACHI EX1200-5

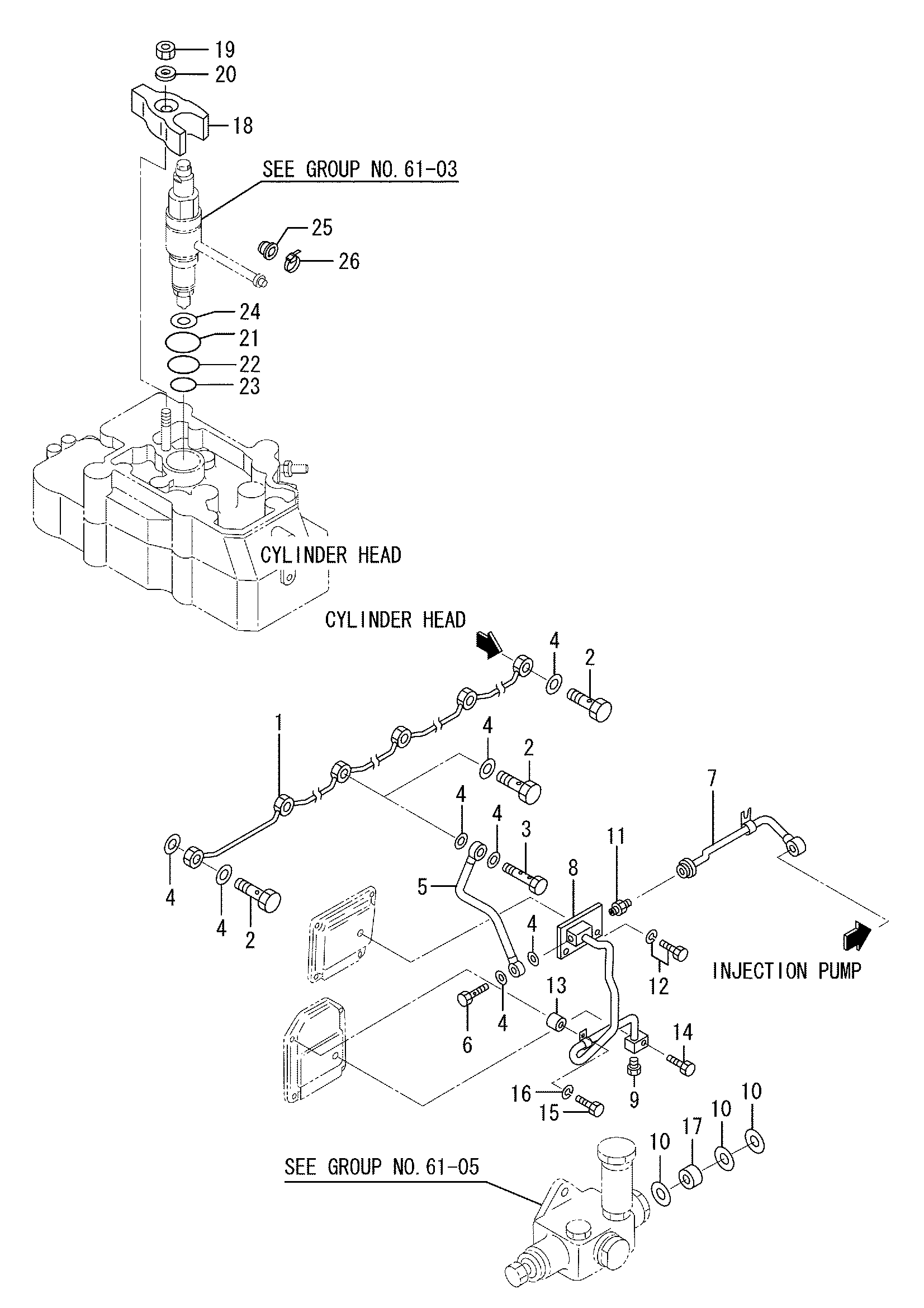

Заводская схема «Топливный леак-офф трубка» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3756104100 | Трубка, топливный леакофф | 1 |
| 2 | H3253609400 | Болт, проушина | 5 |
| 3 | H34A3626100 | Болт, проушина | 1 |
| 4 | H0594601001 | Шайба, сеалинг | 15 |
| 5 | H3756123800 | Трубка, топливный леакофф | 1 |
| 6 | HF411010000 | Болт, проушина | 1 |
| 7 | H3756134200 | Трубка, топливный леакофф | 1 |
| 8 | H3756124300 | Трубка, топливный леакенд | 1 |
| 9 | HF500617000 | Пробка, таперед | 1 |
| 10 | H0594601401 | Шайба, сеалинг | 3 |
| 11 | HF454010000 | Разъём | 1 |
| 12 | HF180512025 | Болт, W/шайба | 2 |
| 13 | H5831303100 | Проставка | 1 |
| 14 | HF103510045 | Болт | 1 |
| 15 | HF103512045 | Болт | 1 |
| 16 | HF251512000 | Пружинная шайба | 1 |
| 17 | H3756103700 | Проставка | 1 |
| 18 | H3756101602 | Гланд, форсунка | 6 |
| 19 | HF230514000 | Гайка | 6 |
| 20 | H3356114500 | Шайба | 6 |
| 21 | H0550700420 | Уплотнительное кольцо | 6 |
| 21 | H0550710420 | Уплотнительное кольцо | 6 |
| 22 | HF315003400 | Уплотнительное кольцо | 6 |
| 22 | H0550710340 | Уплотнительное кольцо | 6 |
| 23 | HF315002600 | Уплотнительное кольцо | 6 |
| 23 | H0550710260 | Уплотнительное кольцо | 6 |
| 24 | H3756116800 | Прокладка, форсунка | 6 |
| 24 | H3756106810 | Прокладка, форсунка | 6 |
| 25 | H3756108800 | Втулка | 1 |
| 26 | H0531800300 | Лента, зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
