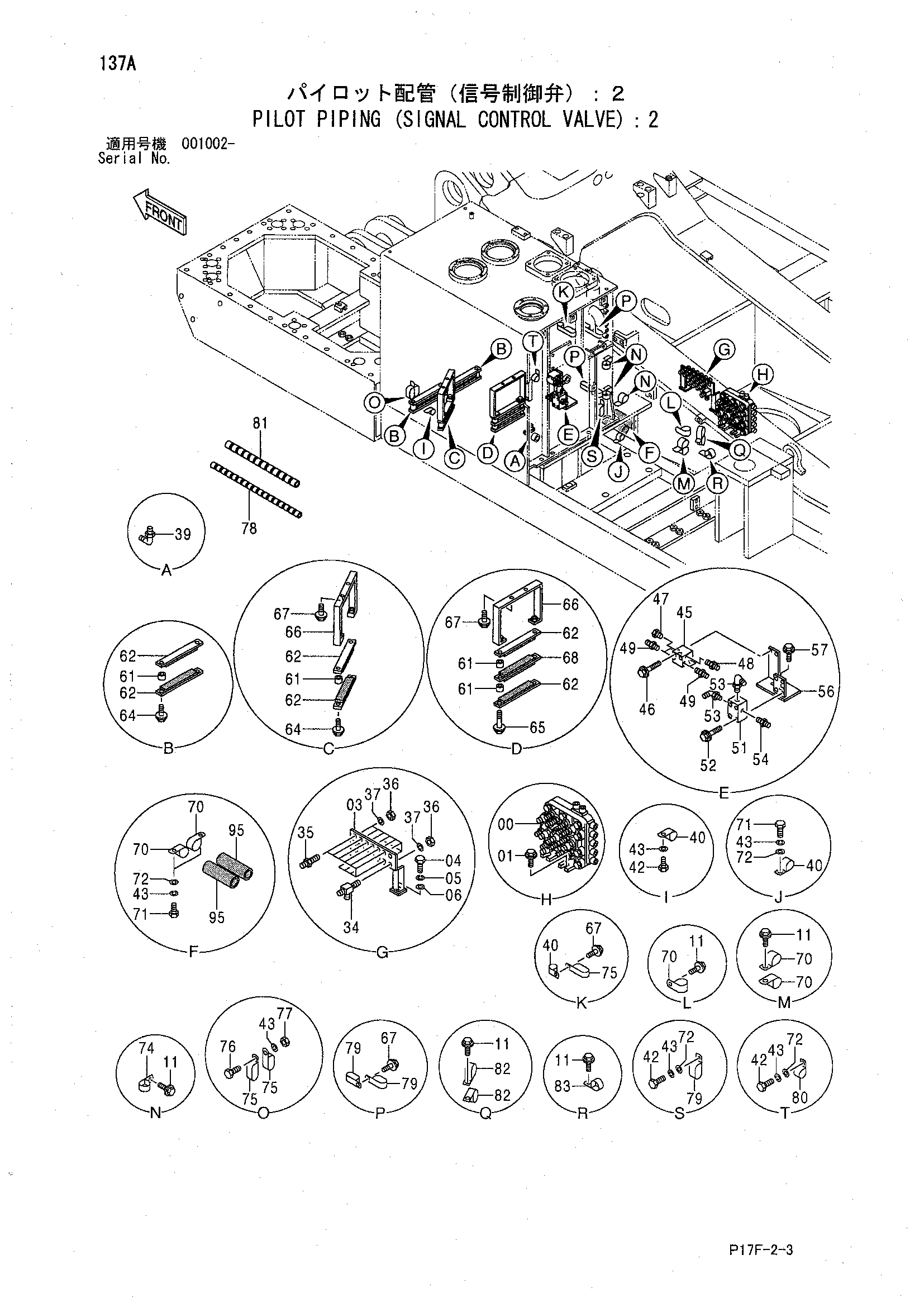

Пилотные гидролинии (сигнал гидрораспределитель): 2 — HITACHI EX1200-5
Заводская схема «Пилотные гидролинии (сигнал гидрораспределитель): 2» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4439569 | Челночный клапан | 1 |
| 01 | J021035 | Болт с шайбой | 4 |
| 01 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 03 | 8080847 | Кронштейн | 1 |
| 04 | J901020 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 11 | J021020 | Болт с шайбой | 8 |
| 11 | J271020 замена: J901020 | Болт с шайбой | 8 |
| 34 | 4247260 | Тройник | 1 |
| 35 | 4202532 | Адаптер | 10 |
| 36 | 4202531 | Гайка | 11 |
| 37 | A590914 | Пружинная шайба | 11 |
| 39 | A852344 | Угловой штуцер | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4190274 | Зажим | 3 |
| 42 | J901016 | Болт | 3 |
| 43 | A590910 | Пружинная шайба | 6 |
| 45 | 4330230 | Челночный клапан | 1 |
| 46 | J020820 | Болт с шайбой | 2 |
| 46 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 47 | A885002 | Пробка | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852123 | Адаптер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852133 | Адаптер | 4 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 3056293 | Коллектор | 1 |
| 52 | J011060 | Болт с шайбой | 4 |
| 52 | J271060 замена: J901060 | Болт с шайбой | 4 |
| 53 | A852333 | Угловой штуцер | 2 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | A852133 | Адаптер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 8081253 | Кронштейн | 1 |
| 57 | J021225 | Болт с шайбой | 2 |
| 57 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 61 | 4458953 | Трубка | 10 |
| 62 | 4198619 | Хомут | 8 |
| 64 | J021055 | Болт с шайбой | 6 |
| 64 | J271055 замена: J901055 | Болт с шайбой | 6 |
| 65 | J021085 | Болт с шайбой | 2 |
| 65 | J271085 замена: J901085 | Болт с шайбой | 2 |
| 66 | 8081250 | Кронштейн | 2 |
| 67 | J021025 | Болт с шайбой | 7 |
| 67 | J271025 замена: J901025 | Болт с шайбой | 7 |
| 68 | 4198620 | Хомут | 1 |
| 70 | 4193816 | Зажим | 5 |
| 71 | J901020 | Болт | 2 |
| 72 | A590110 | Плоская шайба | 4 |
| 74 | 4193848 | Зажим | 3 |
| 75 | 4190266 | Зажим | 3 |
| 76 | J901035 | Болт | 1 |
| 77 | J950010 | Гайка | 1 |
| 78 | 4133527 | Защитный кожух | 6 |
| 79 | 4190292 | Зажим | 5 |
| 80 | 4190275 | Зажим | 2 |
| 81 | 4044420 | Защитный кожух | 6 |
| 82 | 4190265 | Зажим | 2 |
| 83 | 4190264 | Зажим | 1 |
| 95 | 4155962 | Резиновая прокладка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
