Автоматический тенсионер — HITACHI EX1200-5

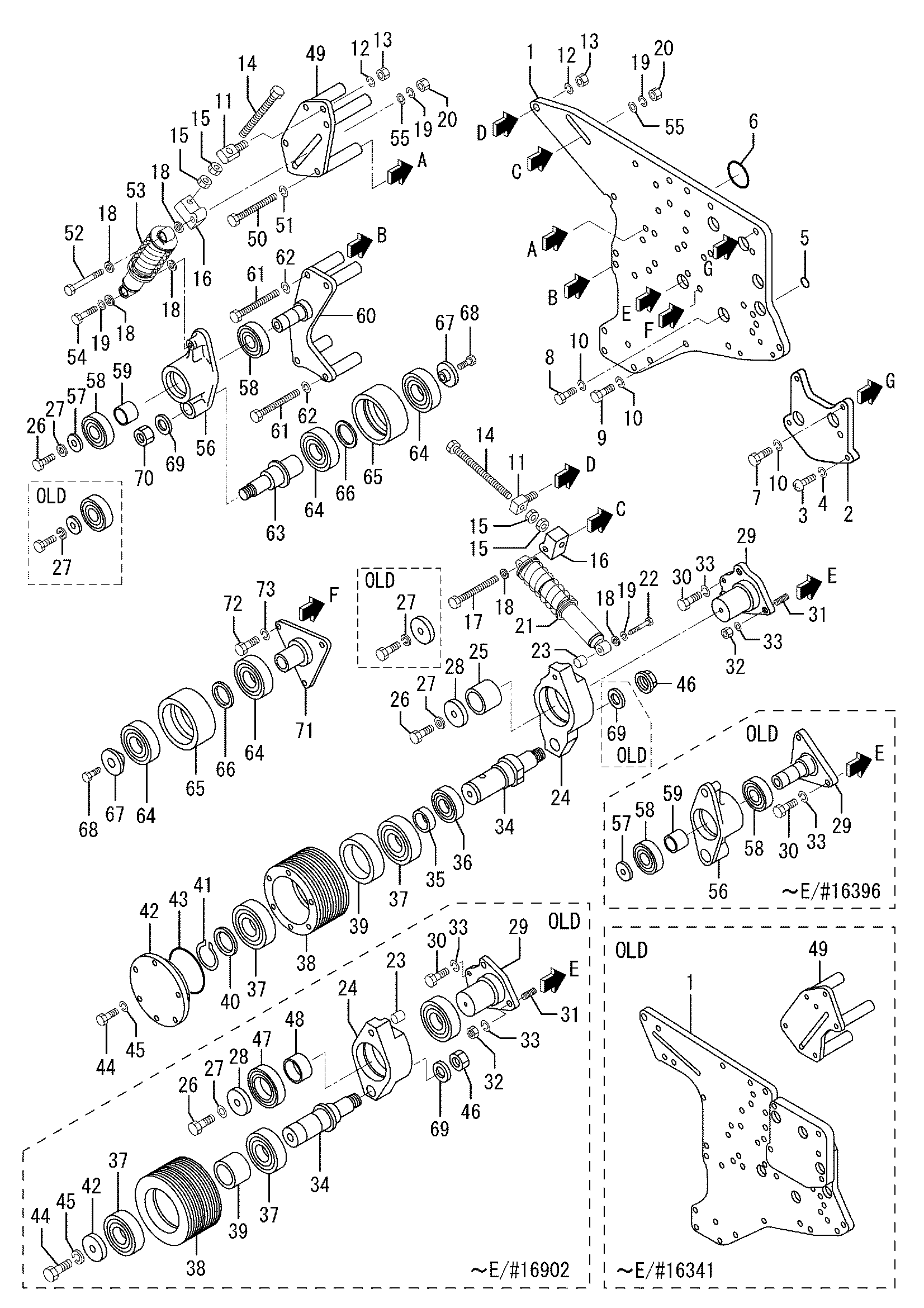

Заводская схема «Автоматический тенсионер» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3754817100	Пластина, вентилятор привод	1
1	H3754827100	Пластина, вентилятор привод	1
2	H3754808300	Пластина, вентилятор	1
3	HF103512030	Болт	2
4	HF251512000	Пружинная шайба	2
5	H0550710180	Уплотнительное кольцо	1
6	H0550720650	Уплотнительное кольцо	1
7	HF103512060	Болт	3
8	HF103512025	Болт	6
9	HF103512040	Болт	7
10	HF251512000	Пружинная шайба	13
10	HF251512000	Пружинная шайба	16
11	H3754807500	Босс, тенсион	2
12	HF251514000	Пружинная шайба	2
13	HF230014000	Гайка	2
14	H3754807600	Болт, тенсион	2
14	H3754817600	Болт, тенсион	2
15	HF232014000	Гайка, JAM	4
16	H3754507400	Босс, автоматический тенсион	2
16	H3754527400	Босс, автоматический тенсион	2
17	HF103512100	Болт	1
17	HF103512110	Болт	1
17	H3264809100	Болт, реамер	1
18	HF250012000	Шайба, плаин	6
18	H3331101600	Шайба	6
19	HF251512000	Пружинная шайба	4
20	HF230012000	Гайка	2
21	H3754808200	Схокк, абсорбер	1
21	H3754808201	Схокк, абсорбер	1
21	H3754828200	Схокк, абсорбер	1
22	HF103512065	Болт	1
22	H3264808900	Болт, реамер	1
23	H3066852600	Проставка	1
24	H3754807900	Рычаг, тенсион	1
24	H3264816700	Направляющее колесо, тенсион	1
24	H3754818700	Направляющее колесо, тенсион	1
25	H3264818100	Втулка	1
26	HF103512035	Болт	2
27	HF251512000	Пружинная шайба	2
27	H34A4802200	Шайба	2
28	H3264806801	Пластина, концевой	1
28	H3754809200	Пластина, концевой	1
29	H3754807300	Кронштейн, тенсион	1
29	H3754817300	Кронштейн, тенсион	1
29	H3754837300	Кронштейн, тенсион	1
30	HF103512035	Болт	3
30	HF103512055	Болт	2
31	H3754808600	Шпилька	2
31	H3754818600	Шпилька	2
32	HF230512000	Гайка	2
33	HF251512000	Пружинная шайба	3
33	HF251512000	Пружинная шайба	4
34	H37A4801600	Вал, тенсион	1
34	H37A4831600	Вал, тенсион	1
35	H3264808400	Втулка, масляный уплотнение	1
36	H3264808300	Уплотнение, масляный шкив	1
37	H37A4802700	Подшипник, шарик	2
37	HF800506409	Подшипник, шарик	2
38	H3754807200	Шкив, тенсион	1
38	H3754807201	Шкив, тенсион	1
38	H3754827200	Шкив, тенсион	1
39	H37A4802800	Проставка	1
39	H37A4812800	Проставка	1
39	H3754809100	Проставка	1
40	H3754818900	Шайба	1
41	HF320204500	Кольцо, стопорный	1
42	H37A4802900	Пластина, концевой	1
42	H37A4802901	Пластина, концевой	1
42	H3264808500	Крышка, подшипник	1
42	H3264808501	Крышка, подшипник	1
43	H0550721150	Уплотнительное кольцо	1
44	HF103516050	Болт	1
44	HF103516055	Болт	1
44	HF103508025	Болт	6
45	HF251516000	Пружинная шайба	1
45	H3120171800	Шайба	1
45	HF251508000	Пружинная шайба	6
46	HF232024000	Гайка, JAM	1
46	H32A2002900	Гайка, фланец	1
46	H32A2002901	Гайка, фланец	1
47	H3264816900	Подшипник, шарик	2
48	H3264806600	Проставка	1
49	H3754517200	Кронштейн, тенсион	1
49	H3754527200	Кронштейн, тенсион	1
50	H0597812135	Болт	4
51	HF251512000	Пружинная шайба	4
52	HF103512095	Болт	1
52	HF103512100	Болт	1
52	H3264808800	Болт, реамер	1
53	H3754808100	Схокк, абсорбер	1
53	H3754808400	Схокк, абсорбер	1
53	H3754808401	Схокк, абсорбер	1
53	H3754818400	Схокк, абсорбер	1
54	HF103512055	Болт	1
54	HF103512060	Болт	1
54	H3264808700	Болт, реамер	1
55	H3331101600	Шайба	2
56	H3754807900	Рычаг, тенсион	2
56	H3754807900	Рычаг, тенсион	1
57	H37A4802400	Пластина, концевой	2
57	H37A4802400	Пластина, концевой	1
57	H37A4802401	Пластина, концевой	1
58	H37A4802200	Подшипник, шарик	4
58	H37A4802200	Подшипник, шарик	2
59	H37A4802300	Проставка	2
59	H37A4802300	Проставка	1
59	H37A4812300	Проставка	1
60	H3754507100	Кронштейн, тенсион	1
60	H3754517100	Кронштейн, тенсион	1
61	H0597812115	Болт	4
62	HF251512000	Пружинная шайба	4
63	H3754507300	Вал, тенсион	1
64	H3624805500	Подшипник, шарик	4
65	H3754504200	Шкив, тенсион	2
65	H3754504201	Шкив, тенсион	2
66	H3754504600	Проставка	2
67	H3754514500	Колпачок, тенсион шкив	2
68	HF121010030	Болт, хексагон	2
69	H3250701400	Шайба	2
69	H3250701400	Шайба	1
70	HF232024000	Гайка, JAM	1
71	H3754514400	Кронштейн, тенсион	1
72	HF103512030	Болт	3
73	HF251512000	Пружинная шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
