Насосный агрегат (1) — HITACHI EX1200-5

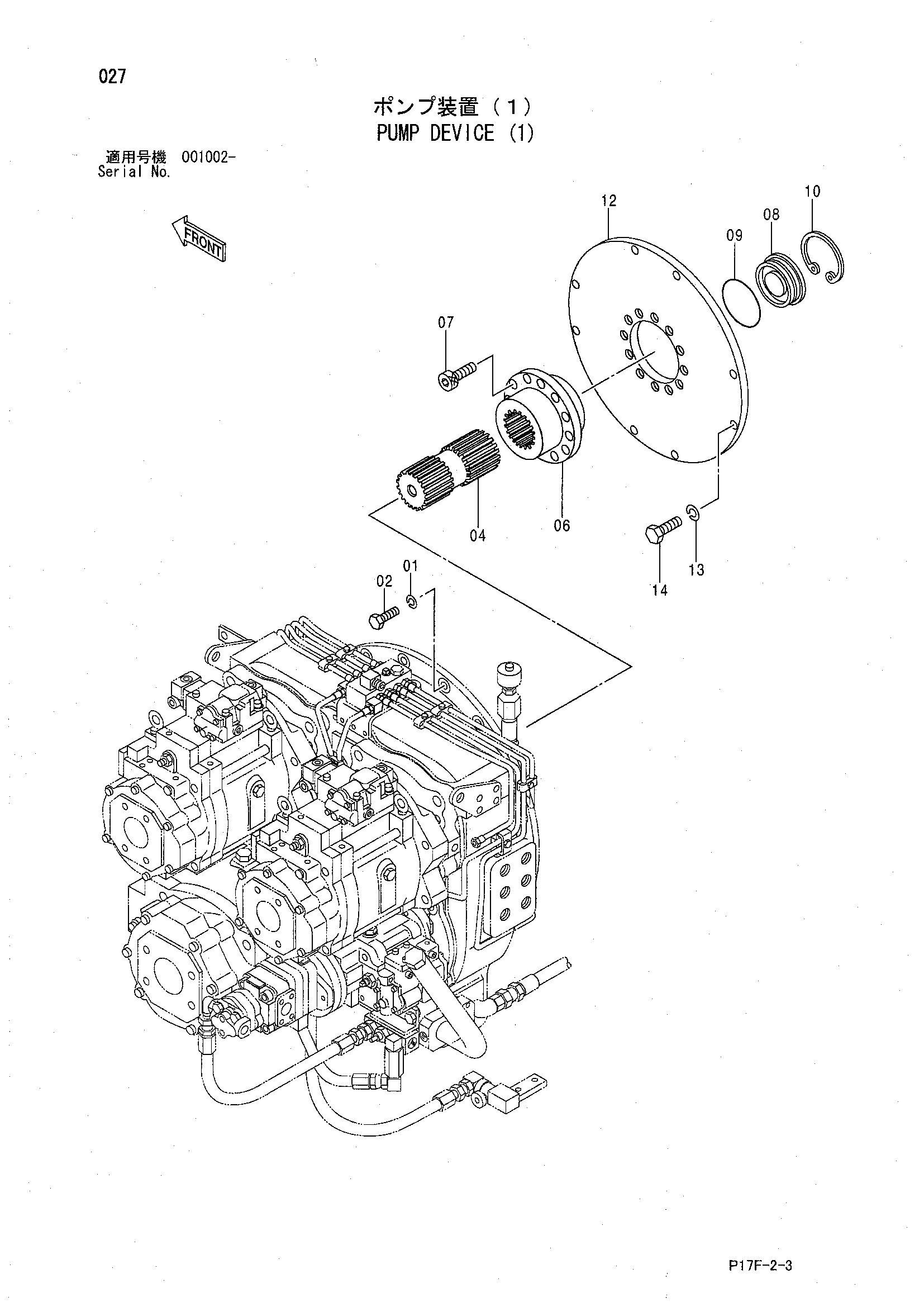

Заводская схема «Насосный агрегат (1)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590912 | Пружинная шайба | 16 |
| 02 | M111240 замена: J241240 | Болт | 16 |
| 02 | J241240 | Болт | 16 |
| 04 | 3089418 | Вал | 1 |
| 06 | 2045212 | HUB | 1 |
| 07 | M341845 | Болт с внутренним шестигранником | 12 |
| 08 | 3053543 замена: 3098751 | Пластина концевой | 1 |
| 08 | 3098751 | Пластина концевой | 1 |
| 09 | 4153547 | Уплотнительное кольцо | 1 |
| 10 | 991732 | Стопорное кольцо | 1 |
| 12 | 3089431 | Пластина | 1 |
| 13 | A590916 | Пружинная шайба | 8 |
| 14 | M111650 замена: J241650 | Болт | 8 |
| 14 | J241650 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
