Принадлежности привод(передний) — HITACHI EX1200-5

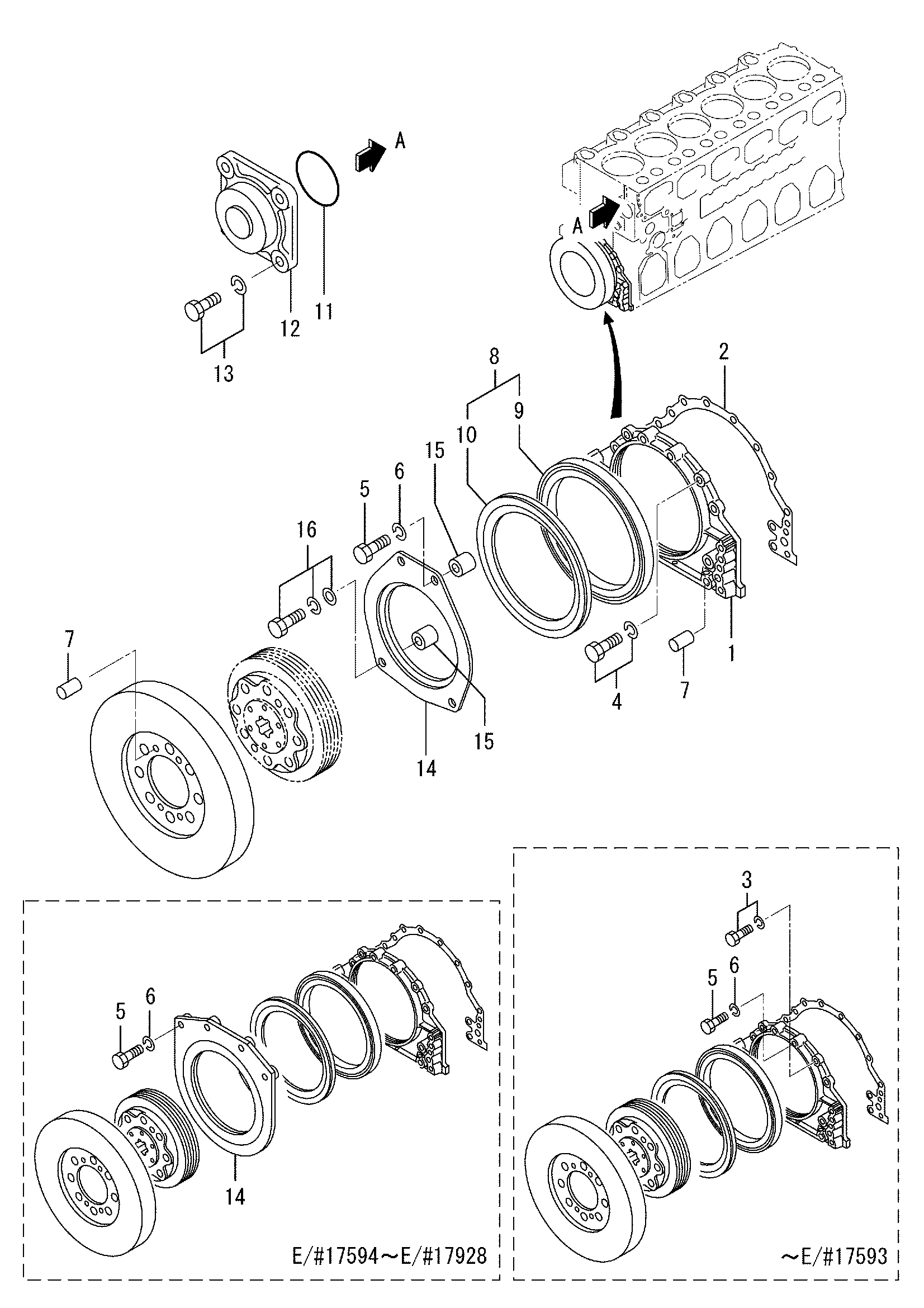

Заводская схема «Принадлежности привод(передний)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3752530100 | Крышка, передний | 1 |
| 1 | H3752504400 | Крышка, передний | 1 |
| 1 | H3752504401 | Крышка, передний | 1 |
| 1 | H3752514400 | Крышка, передний | 1 |
| 1 | H3752524400 | Крышка, передний | 1 |
| 1 | H3752534400 | Крышка, передний | 1 |
| 2 | H3752530200 | Манжета | 1 |
| 3 | HF180512035 | Болт, W/шайба | 2 |
| 4 | HF180512040 | Болт, W/шайба | 2 |
| 4 | HF180512035 | Болт, W/шайба | 4 |
| 5 | HF103512045 | Болт | 2 |
| 5 | HF103512060 | Болт | 4 |
| 5 | HF103512060 | Болт | 2 |
| 6 | HF251512000 | Пружинная шайба | 2 |
| 6 | HF251512000 | Пружинная шайба | 4 |
| 6 | HF251512000 | Пружинная шайба | 2 |
| 7 | HF284614000 | Палец, довел | 2 |
| 8 | H3752504001 | Уплотнение в сборе, масляный | 1 |
| 9 | H3742508201 | Слингер | 1 |
| 10 | H3751104300 | Уплотнение, масляный | 1 |
| 11 | H0550720900 | Уплотнительное кольцо | 1 |
| 12 | H3752507500 | Крышка | 1 |
| 13 | HF180512035 | Болт, W/шайба | 4 |
| 14 | H3752504300 | Крышка в сборе, пыль | 1 |
| 14 | H3752514300 | Крышка в сборе, пыль | 1 |
| 14 | H3752504300 | Крышка в сборе, пыль | 1 |
| 14 | H3752505600 | Крышка в сборе, пыль | 1 |
| 14 | H3752515600 | Крышка в сборе, пыль | 1 |
| 15 | H3752505800 | Палец, довел | 2 |
| 16 | HF182512030 | Болт, W/шайба | 2 |
| 16 | HF182510025 | Болт, W/шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
