Пилотные гидролинии (сигнал гидрораспределитель): 1 — HITACHI EX1200-5

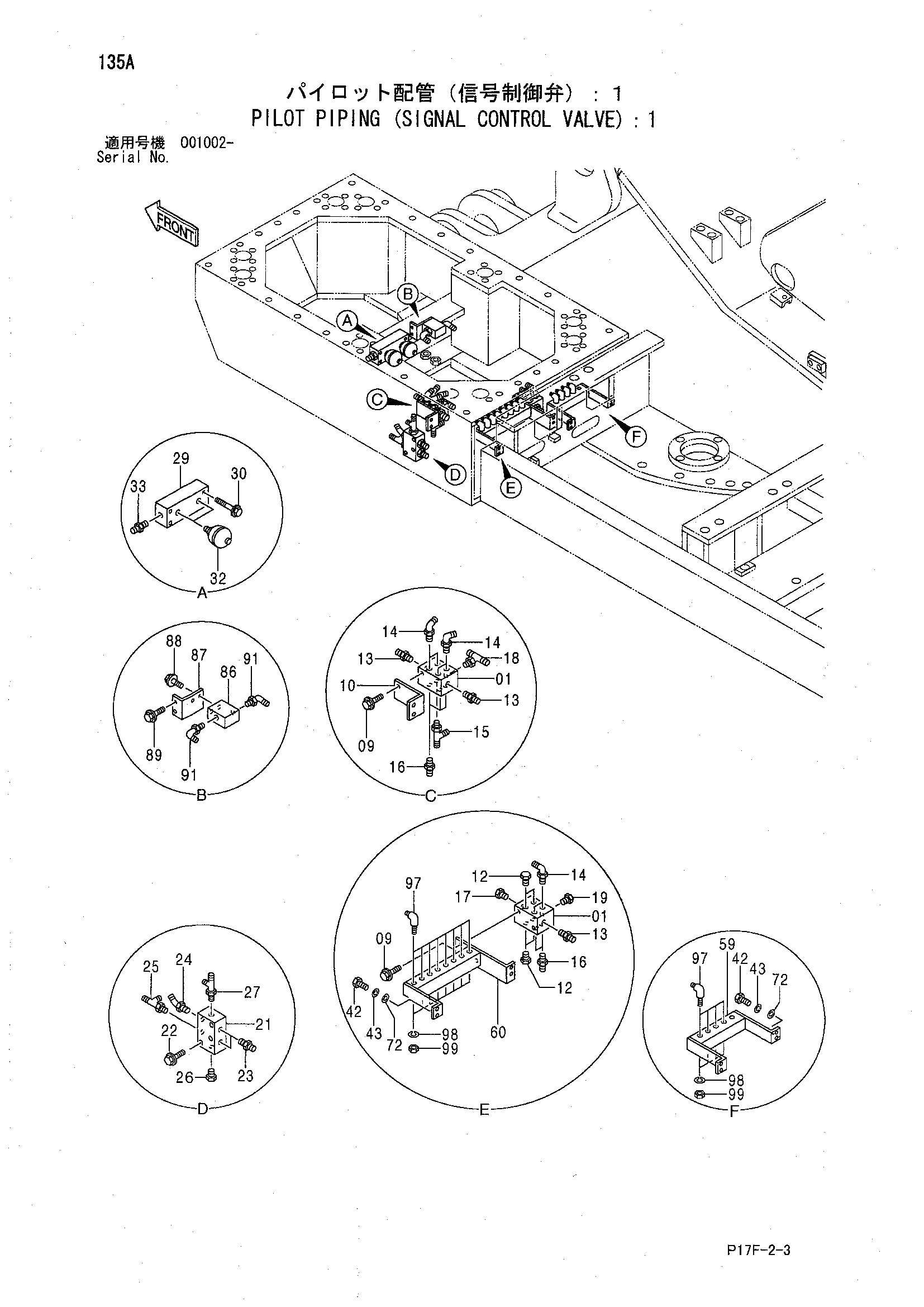

Заводская схема «Пилотные гидролинии (сигнал гидрораспределитель): 1» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4254613 | Челночный клапан | 2 |
| 09 | J010820 | Болт с шайбой | 4 |
| 09 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 10 | 4441830 | Кронштейн | 1 |
| 12 | A885003 | Пробка | 4 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4344553 | Адаптер | 3 |
| 13A | 4506408 | Уплотнительное кольцо | 1 |
| 14 | A852333 | Угловой штуцер | 6 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852433 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 5 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4347784 | Пробка | 1 |
| 17A | 4506408 | Уплотнительное кольцо | 1 |
| 18 | A852523 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A885002 | Пробка | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 3046867 | Коллектор | 1 |
| 22 | J011065 | Болт с шайбой | 2 |
| 22 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 23 | A852144 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852233 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4245108 | Тройник | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 446536 | Пробка | 1 |
| 27 | A852433 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 3046868 | Коллектор | 1 |
| 30 | J011065 | Болт с шайбой | 4 |
| 30 | J271065 замена: J901065 | Болт с шайбой | 4 |
| 32 | 4195978 | Гидроаккумулятор | 2 |
| 32A | 954493 | Уплотнительное кольцо | 1 |
| 33 | A852132 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | J901016 | Болт | 8 |
| 43 | A590910 | Пружинная шайба | 8 |
| 59 | 8081245 | Кронштейн | 1 |
| 60 | 8084236 | Панель тоукх | 1 |
| 72 | A590110 | Плоская шайба | 8 |
| 86 | 4450032 | Клапан регулировочный | 1 |
| 87 | 4450141 | Кронштейн | 1 |
| 88 | J020816 | Болт с шайбой | 2 |
| 88 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 89 | J020820 | Болт с шайбой | 2 |
| 89 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 91 | A852333 | Угловой штуцер | 2 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
| 97 | 4285863 | Угловой штуцер | 12 |
| 98 | A590914 | Пружинная шайба | 12 |
| 99 | 4202531 | Гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
