Масляный заливная горловина и уровень гаге — HITACHI EX1200-5

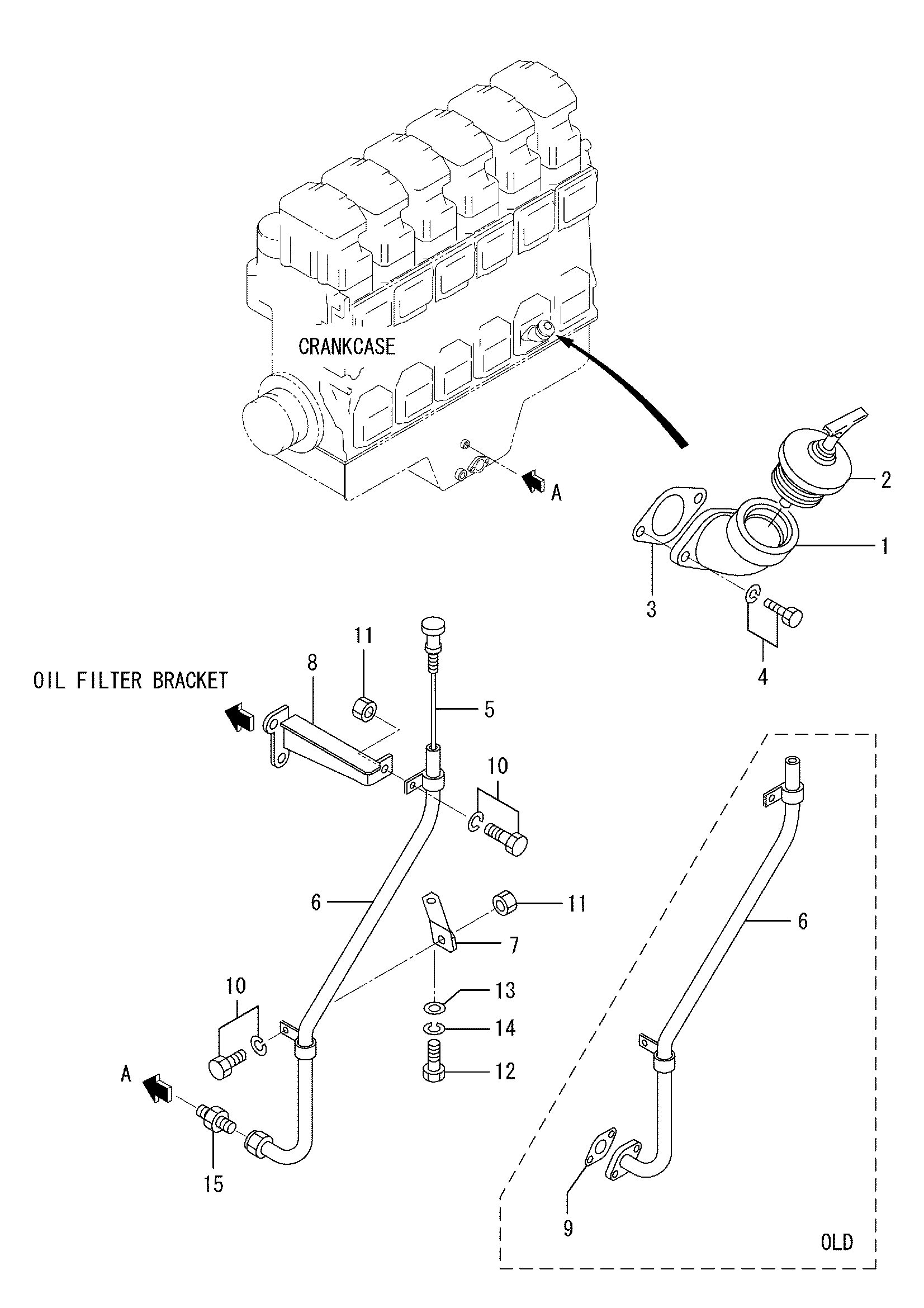

Заводская схема «Масляный заливная горловина и уровень гаге» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3254220500 | Заливная горловина, масляный | 1 |
| 2 | H34A4200500 | Колпачок, масляный заливная горловина | 1 |
| 3 | H3344210200 | Манжета | 1 |
| 3 | H3344220200 | Манжета | 1 |
| 4 | HF180510025 | Болт, W/шайба | 2 |
| 5 | H3754204300 | Гаге, масляный уровень | 1 |
| 6 | H3754204400 | Направляющая, масляный уровень | 1 |
| 6 | H3754214400 | Направляющая, масляный уровень | 1 |
| 6 | H3754214401 | Направляющая, масляный уровень | 1 |
| 7 | H3754204800 | Стойка, масляный | 1 |
| 8 | H3754224700 | Стойка, масляный | 1 |
| 9 | H3621315800 | Прокладка | 1 |
| 9 | H3303620600 | Манжета | 1 |
| 10 | HF180512020 | Болт, W/шайба | 2 |
| 11 | HF230012000 | Гайка | 2 |
| 12 | HF103512045 | Болт | 1 |
| 13 | H8242001900 | Шайба | 1 |
| 14 | HF251512000 | Пружинная шайба | 1 |
| 15 | HF454012000 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
