Крышка двигателя — HITACHI EX1200-5

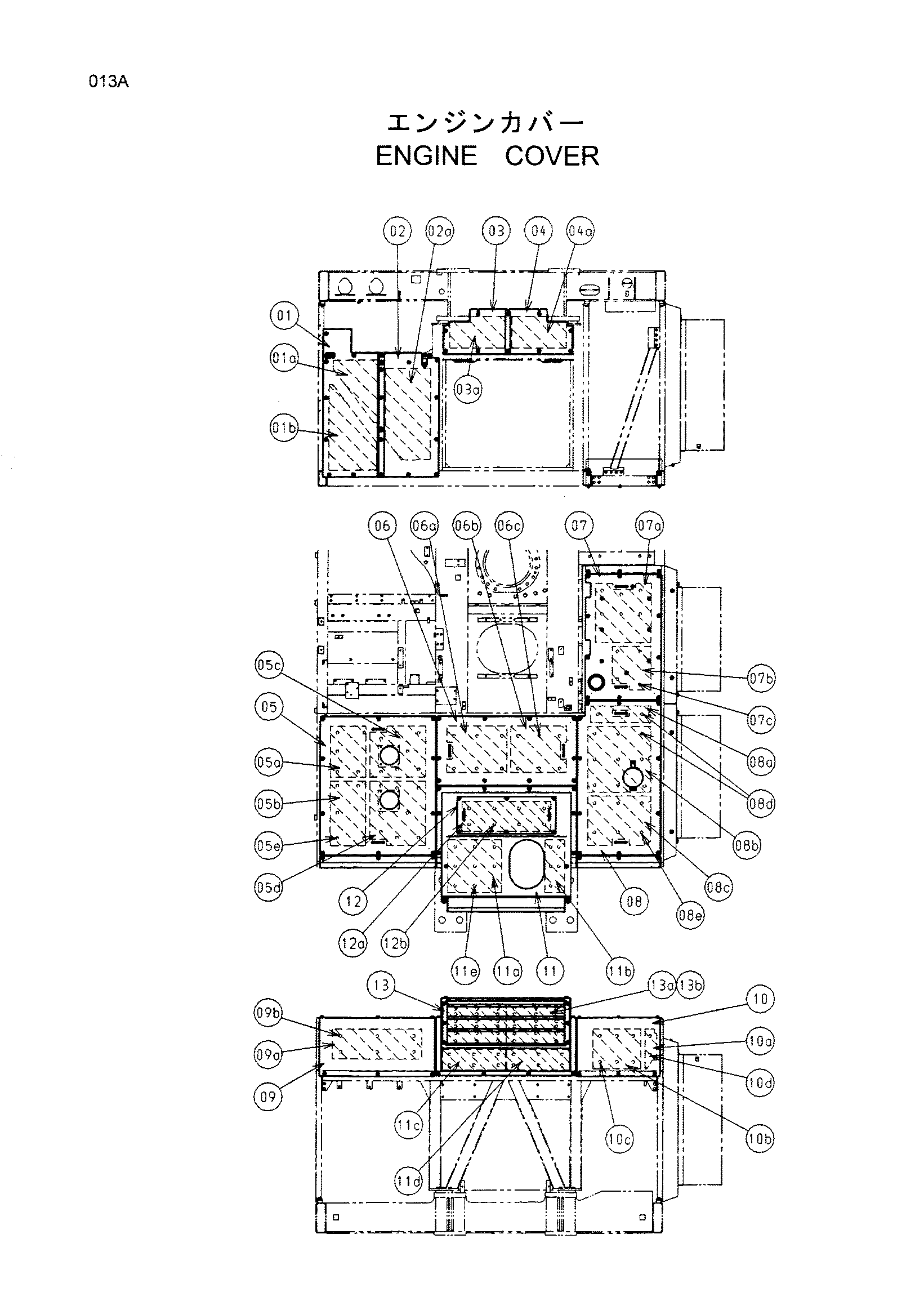

Заводская схема «Крышка двигателя» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8086101 | Крышка | 1 |
| 01a | 4464532 | Резиновая прокладка | 1 |
| 01b | 4464531 | Резиновая прокладка | 1 |
| 02 | 8086100 | Крышка | 1 |
| 02a | 4464530 | Резиновая прокладка | 1 |
| 03 | 8086099 | Крышка | 1 |
| 03a | 4464529 | Резиновая прокладка | 1 |
| 04 | 8086098 | Крышка | 1 |
| 04a | 4464528 | Резиновая прокладка | 1 |
| 05 | 7041364 | Крышка | 1 |
| 05a | 4464323 | Резиновая прокладка | 1 |
| 05b | 4464324 | Резиновая прокладка | 1 |
| 05c | 4464322 | Резиновая прокладка | 1 |
| 05d | 4464321 | Резиновая прокладка | 1 |
| 05e | 4288584 | Шайба | 25 |
| 06 | 7041365 | Крышка | 1 |
| 06a | 4464326 | Резиновая прокладка | 1 |
| 06b | 4464325 | Резиновая прокладка | 1 |
| 06c | 4288584 | Шайба | 12 |
| 07 | 7041367 | Крышка | 1 |
| 07a | 4464328 | Резиновая прокладка | 1 |
| 07b | 4464327 | Резиновая прокладка | 1 |
| 07c | 4288584 | Шайба | 10 |
| 08 | 7041372 | Крышка | 1 |
| 08a | 4464374 | Резиновая прокладка | 1 |
| 08b | 4464375 | Резиновая прокладка | 1 |
| 08c | 4464426 | Стекловата | 1 |
| 08d | 4288584 | Шайба | 11 |
| 08e | 4156886 | Шайба | 6 |
| 09 | 7041363 | Крышка | 1 |
| 09a | 4461920 | Резиновая прокладка | 1 |
| 09b | 4288584 | Шайба | 6 |
| 10 | 7040992 | Крышка | 1 |
| 10a | 4464376 | Резиновая прокладка | 1 |
| 10b | 4464425 | Стекловата | 1 |
| 10c | 4288584 | Шайба | 2 |
| 10d | 4156886 | Шайба | 6 |
| 11 | 7041397 | Крышка | 1 |
| 11a | 4464643 | Стекловата | 1 |
| 11b | 4464644 | Стекловата | 1 |
| 11c | 4464645 | Стекловата | 1 |
| 11d | 4464703 | Стекловата | 1 |
| 11e | 4288584 | Шайба | 6 |
| 12 | 8086120 | Крышка | 1 |
| 12a | 4464646 | Стекловата | 1 |
| 12b | 4156886 | Шайба | 8 |
| 13 | 6020592 | Крышка | 1 |
| 13a | 4465152 | Стекловата | 6 |
| 13b | 4156886 | Шайба | 36 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
