Смазка (насос)(2) — HITACHI EX1200-5

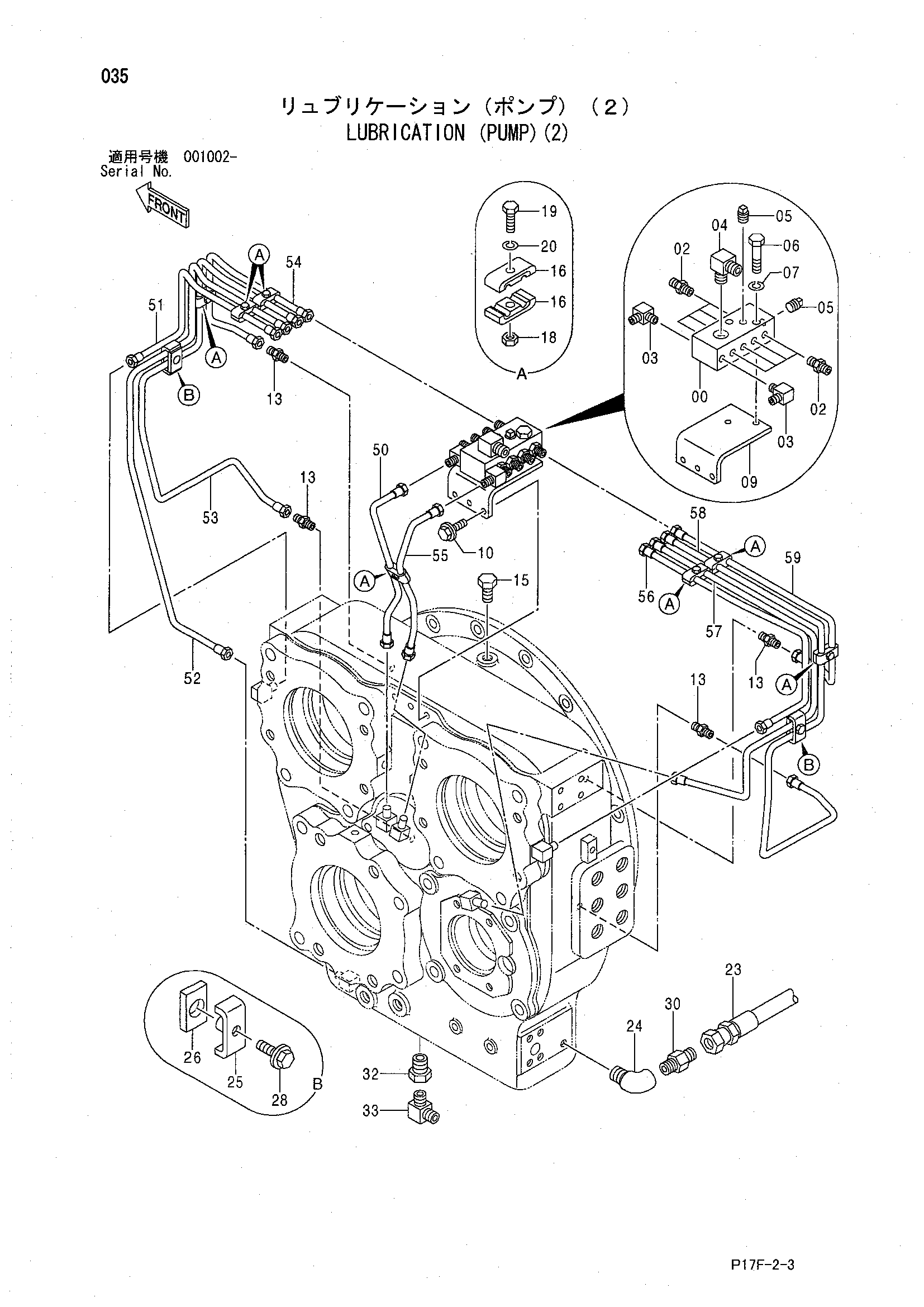

Заводская схема «Смазка (насос)(2)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3089792 | Коллектор | 1 |
| 02 | 4097667 | Адаптер | 9 |
| 03 | 4097666 | Угловой штуцер | 2 |
| 04 | 4156433 | Угловой штуцер | 1 |
| 05 | 94-2022 | Пробка | 2 |
| 06 | J901065 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 09 | 4439952 | Кронштейн | 1 |
| 10 | J011025 | Болт с шайбой | 3 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 13 | 4097667 | Адаптер | 4 |
| 15 | 94-2024 | Пробка | 1 |
| 16 | 4344320 | Хомут | 14 |
| 18 | M500807 | Гайка | 7 |
| 19 | J900825 | Болт | 7 |
| 20 | A590908 | Пружинная шайба | 7 |
| 23 | 4305403 | Шланг | 1 |
| 24 | 94-0633 | Угловой штуцер | 1 |
| 25 | 9736422 | Хомут | 2 |
| 26 | 4269657 | Резиновая прокладка | 2 |
| 28 | J011035 | Болт с шайбой | 2 |
| 28 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 30 | 4154654 | Адаптер | 1 |
| 32 | 94-1604 | Переходник | 1 |
| 33 | 4156433 | Угловой штуцер | 1 |
| 50 | 4439945 | Трубка | 1 |
| 51 | 4439946 | Трубка | 1 |
| 52 | 3089788 | Трубка | 1 |
| 53 | 3089789 | Трубка | 1 |
| 54 | 4439947 | Трубка | 1 |
| 55 | 4439948 | Трубка | 1 |
| 56 | 4439949 | Трубка | 1 |
| 57 | 3089790 | Трубка | 1 |
| 58 | 3089791 | Трубка | 1 |
| 59 | 4439950 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
