Пилотные гидролинии (высокая кабина) — HITACHI EX1200-5

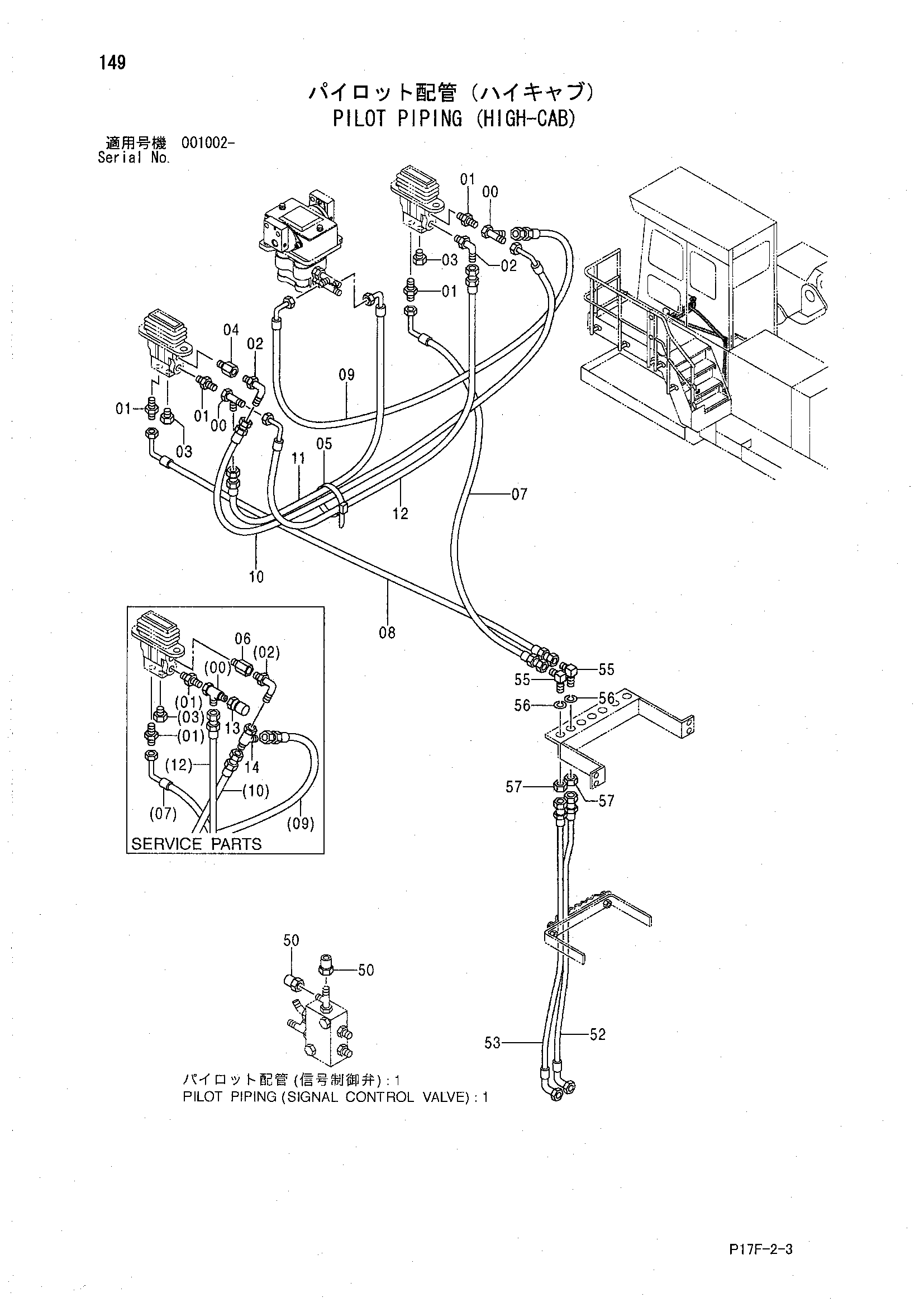

Заводская схема «Пилотные гидролинии (высокая кабина)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4246672 | Соединительный штуцер | 2 |
| 01 | A852123 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852323 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4093624 | Пробка | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4202564 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 5 |
| 06 | 4202564 | Адаптер | 1 |
| 07 | 4455513 | Шланг | 1 |
| 08 | 4455514 | Шланг | 1 |
| 09 | 4455532 | Шланг | 1 |
| 10 | 4455534 | Шланг | 1 |
| 11 | 4455535 | Шланг | 1 |
| 12 | 4455536 | Шланг | 1 |
| 13 | 4223518 | Пробка унион | 1 |
| 14 | 4246672 | Соединительный штуцер | 1 |
| 50 | 4223518 | Пробка унион | 2 |
| 52 | 4455001 замена: 4455001 | Шланг | 1 |
| 52 | 4479838 | Шланг | 1 |
| 53 | 4455002 замена: 4455002 | Шланг | 1 |
| 53 | 4479838 | Шланг | 1 |
| 55 | 4285863 | Угловой штуцер | 2 |
| 56 | A590914 | Пружинная шайба | 2 |
| 57 | 4202531 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
