Киркулатион крышка — HITACHI EX1200-5

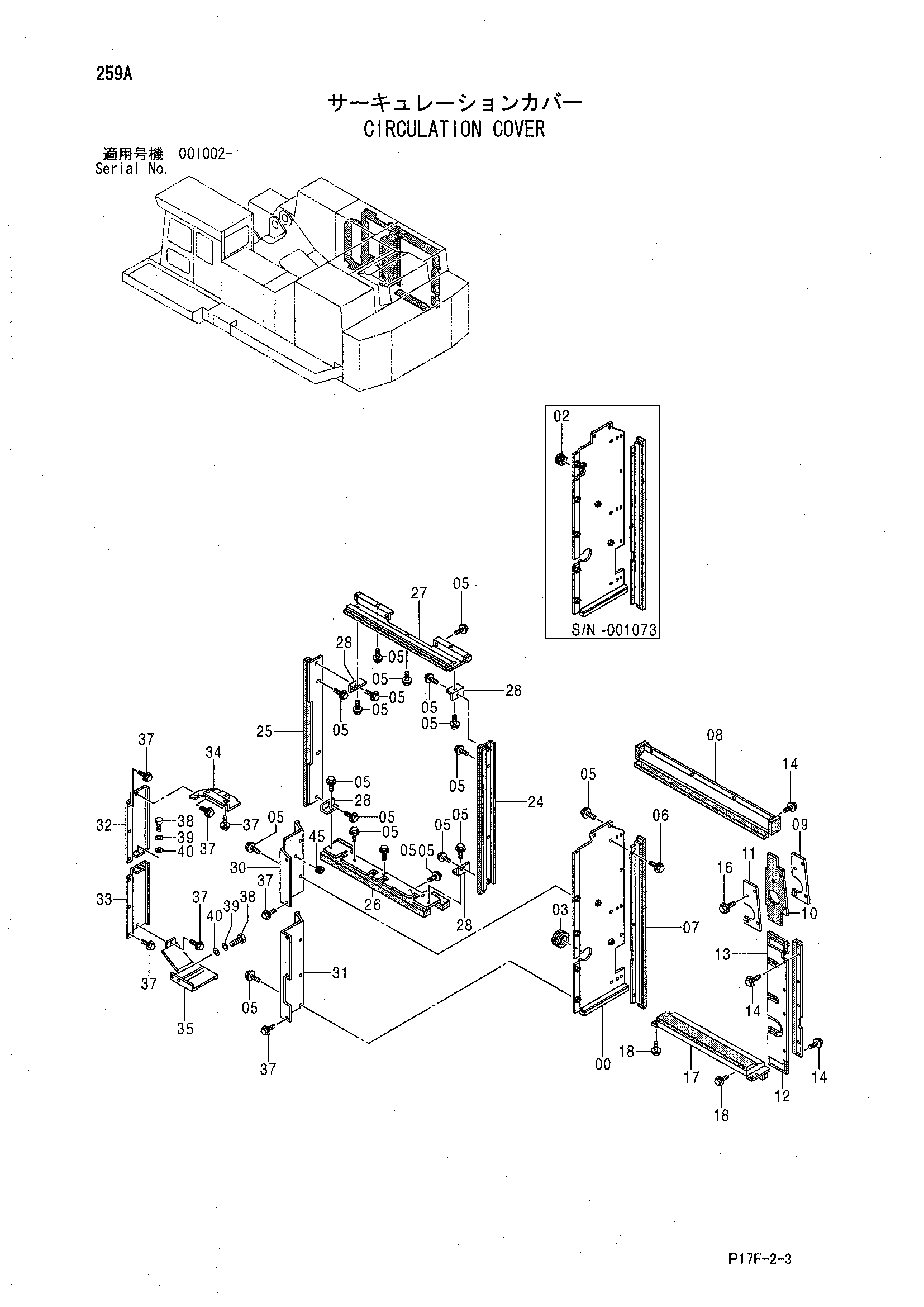

Заводская схема «Киркулатион крышка» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039030 | Крышка | 1 |
| 00 | 7043265 | Крышка | 1 |
| 02 | 4217639 | Резиновая втулка | 1 |
| 03 | 4084525 | Резиновая втулка | 1 |
| 05 | J031235 | Болт с шайбой | 41 |
| 05 | J281235 замена: J901235 | Болт с шайбой | 41 |
| 06 | J021025 | Болт с шайбой | 6 |
| 06 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 07 | 7039029 | Крышка | 1 |
| 08 | 8081354 | Крышка | 1 |
| 09 | 8081352 | Крышка | 1 |
| 10 | 3090300 | Резиновая прокладка | 1 |
| 11 | 8081353 | Крышка | 1 |
| 12 | 9755365 | Кронштейн | 1 |
| 13 | 7039047 | Крышка | 1 |
| 14 | J031025 | Болт с шайбой | 16 |
| 14 | J281025 замена: J901025 | Болт с шайбой | 16 |
| 16 | J031030 | Болт с шайбой | 4 |
| 16 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 17 | 8081348 | Крышка | 1 |
| 18 | J031225 | Болт с шайбой | 8 |
| 18 | J281225 замена: J901225 | Болт с шайбой | 8 |
| 24 | 8095738 | Крышка | 1 |
| 25 | 7045434 | Крышка | 1 |
| 26 | 6022347 | Крышка | 1 |
| 27 | 7040145 | Крышка | 1 |
| 28 | 4452128 | Угол | 4 |
| 30 | 3092110 | Крышка | 1 |
| 31 | 3092111 | Крышка | 1 |
| 32 | 8084122 | Крышка | 1 |
| 33 | 8084123 | Крышка | 1 |
| 34 | 8084124 | Крышка | 1 |
| 34 | 3098138 | Крышка | 1 |
| 35 | 8084125 | Крышка | 1 |
| 35 | 3098193 | Крышка | 1 |
| 37 | J031225 | Болт с шайбой | 15 |
| 37 | J281225 замена: J901225 | Болт с шайбой | 15 |
| 38 | J901220 | Болт | 3 |
| 39 | A590912 | Пружинная шайба | 3 |
| 40 | 449490 | Шайба | 3 |
| 45 | 4207222 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
