Вентилятор привод — HITACHI EX1200-5

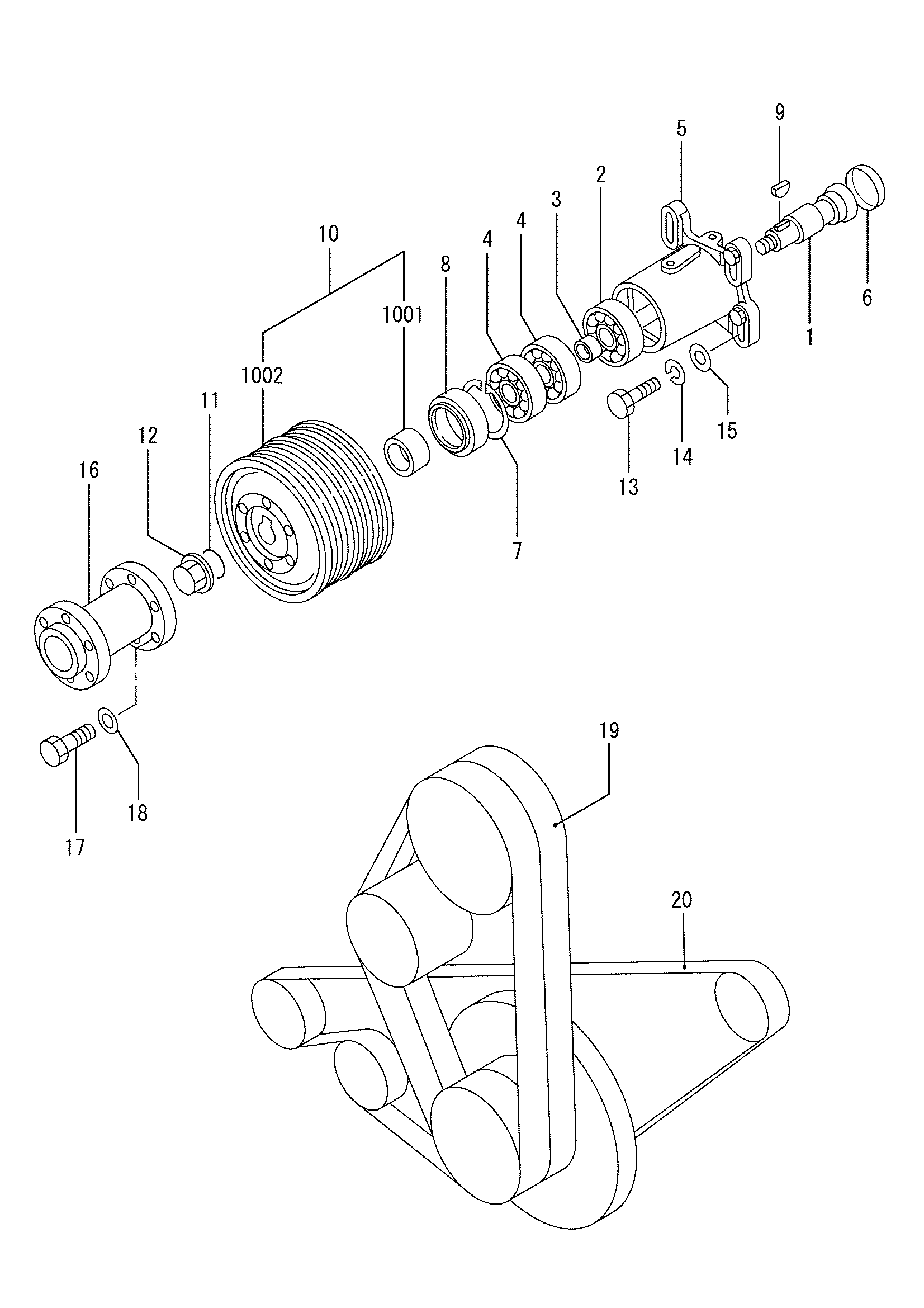

Заводская схема «Вентилятор привод» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3264801400 | Вал, вентилятор привод | 1 |
| 2 | HF801006309 | Подшипник, шарик | 1 |
| 3 | H3234815300 | Проставка | 1 |
| 4 | HF800506408 | Подшипник, шарик | 2 |
| 5 | H3264821100 | Кронштейн, привод вал | 1 |
| 5 | H3264821101 | Кронштейн, привод вал | 1 |
| 6 | H3262500800 | Колпачок, сеалинг | 1 |
| 7 | HF320211000 | Кольцо, стопорный | 1 |
| 8 | H3622507500 | Уплотнение, масляный | 1 |
| 9 | HF287007022 | Шпонка, воодруфф | 1 |
| 10 | H3754800030 | Шкив в сборе, вентилятор | 1 |
| 10-01 | H3264811600 | Втулка | 1 |
| 11 | H0550720550 | Уплотнительное кольцо | 1 |
| 12 | H3254802900 | Гайка, колпачок | 1 |
| 12 | H3254812900 | Гайка, колпачок | 1 |
| 13 | HF103512070 | Болт | 4 |
| 14 | HF251512000 | Пружинная шайба | 4 |
| 15 | H3331101600 | Шайба | 4 |
| 16 | H3754803300 | Проставка, вентилятор | 1 |
| 16 | H3754803301 | Проставка, вентилятор | 1 |
| 17 | HF103512035 | Болт | 6 |
| 18 | H3752507900 | Шайба | 6 |
| 18 | H34A4802200 | Шайба | 6 |
| 19 | H3754807800 | В-белт, вентилятор привод | 1 |
| 19 | H3754817800 | В-белт, вентилятор привод | 1 |
| 20 | H3754507600 | В-белт, тенсион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
