Воздушный фильтр — HITACHI EX1200-5

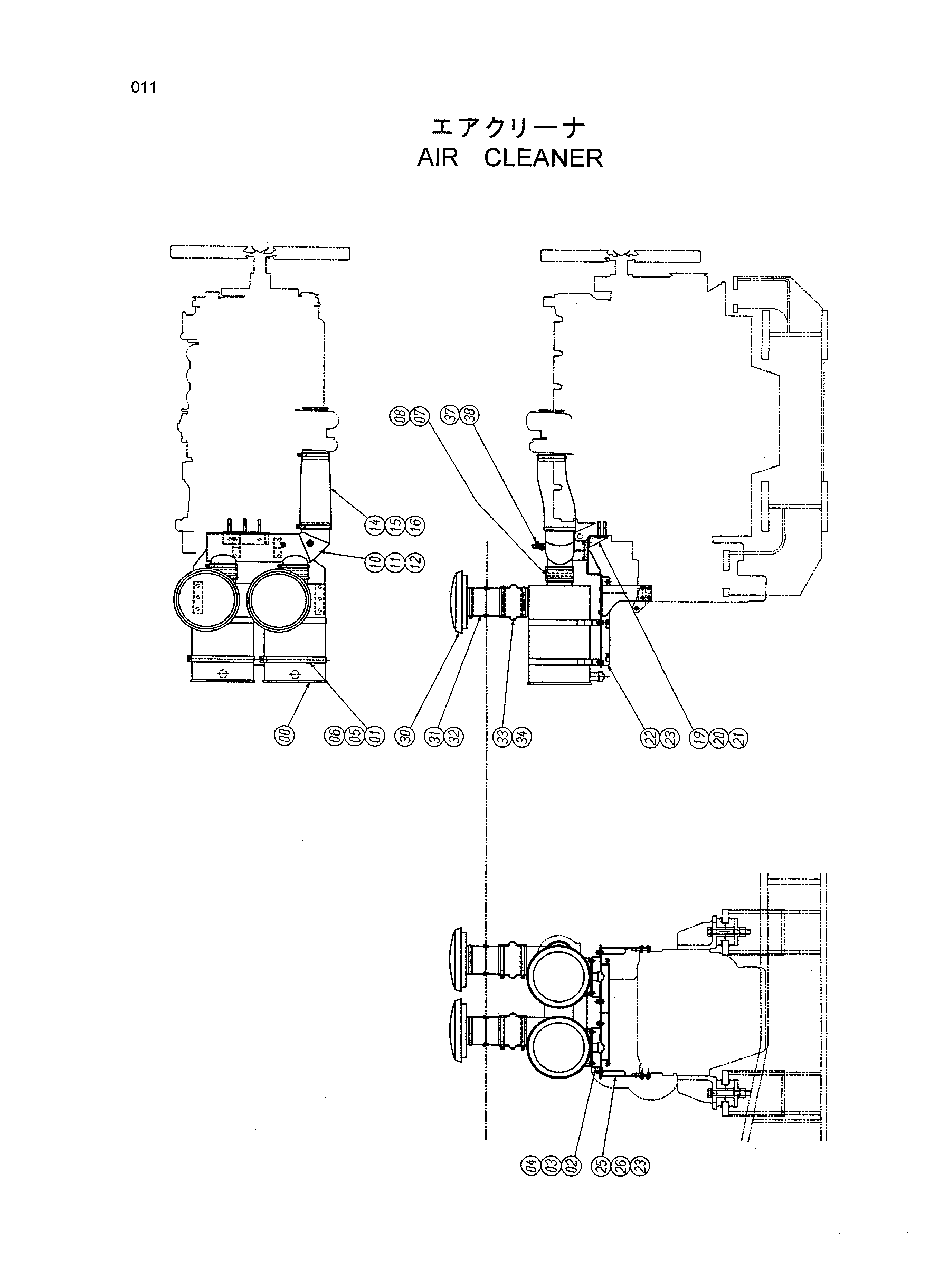

Заводская схема «Воздушный фильтр» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4441364 | Фильтр воздушный | 2 |
| 01 | 4221470 | Лента | 4 |
| 02 | 4346218 | Кронштейн | 4 |
| 03 | J011230 | Болт с шайбой | 8 |
| 04 | 4086891 | Шайба | 8 |
| 07 | 4441694 | Воздушный шланг | 2 |
| 08 | 4312517 | Хомут шланга | 4 |
| 10 | 8081236 | Трубка | 1 |
| 11 | J931020 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 14 | 3090197 | Воздушный шланг | 1 |
| 15 | 4282499 | Хомут шланга | 1 |
| 16 | 4285244 | Хомут шланга | 1 |
| 19 | 8081220 | Кронштейн | 1 |
| 20 | M111690 | Болт | 3 |
| 22 | 7038977 | Кронштейн | 1 |
| 23 | J011235 | Болт с шайбой | 16 |
| 25 | 8081229 | Кронштейн | 1 |
| 26 | 8081237 | Кронштейн | 1 |
| 30 | 4420871 | Колпачок | 2 |
| 31 | 9755293 | Трубка | 2 |
| 32 | J011025 | Болт с шайбой | 8 |
| 33 | 4106891 | Резиновый шланг | 2 |
| 34 | 4287489 | Хомут шланга | 4 |
| 37 | 4419601 | Индикатор | 1 |
| 38 | 4255811 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
