Киркулатион крышка — HITACHI EX1200-5

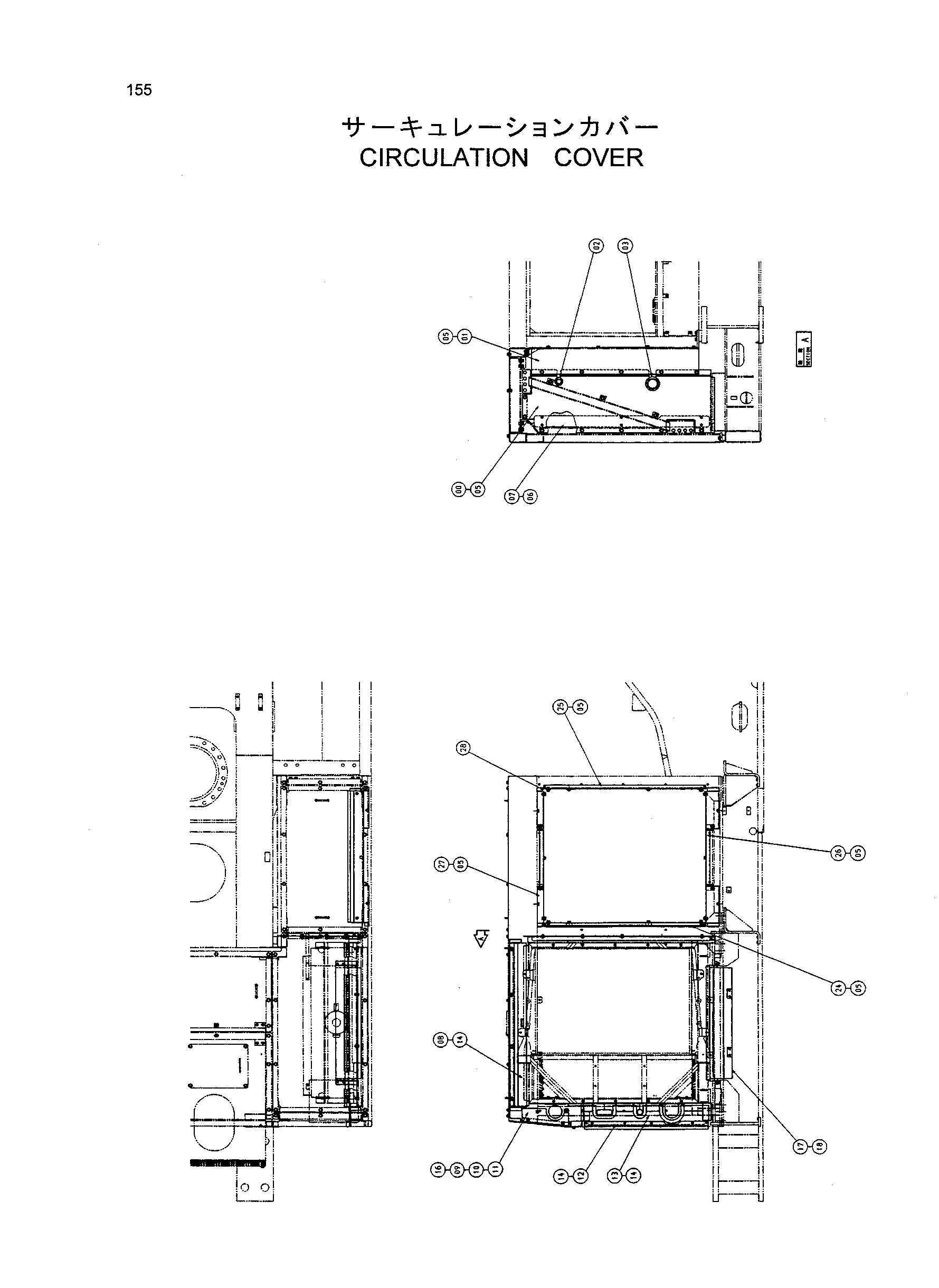

Заводская схема «Киркулатион крышка» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039030 | Крышка | 1 |
| 01 | 3090305 | Крышка | 1 |
| 02 | 4217639 | Резиновая втулка | 1 |
| 03 | 4084525 | Резиновая втулка | 1 |
| 05 | J031235 | Болт с шайбой | 41 |
| 06 | J021025 | Болт с шайбой | 6 |
| 07 | 7039029 | Крышка | 1 |
| 08 | 8081354 | Крышка | 1 |
| 09 | 8081352 | Крышка | 1 |
| 10 | 3090300 | Резиновая прокладка | 1 |
| 11 | 8081353 | Крышка | 1 |
| 12 | 9755365 | Кронштейн | 1 |
| 13 | 7039047 | Крышка | 1 |
| 14 | J031025 | Болт с шайбой | 16 |
| 16 | J031030 | Болт с шайбой | 4 |
| 17 | 8081348 | Крышка | 1 |
| 18 | J031225 | Болт с шайбой | 8 |
| 24 | 8083539 | Крышка | 1 |
| 25 | 8083540 | Крышка | 1 |
| 26 | 7040144 | Крышка | 1 |
| 27 | 7040145 | Крышка | 1 |
| 28 | 4452128 | Угол | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
