Глушитель — HITACHI EX1200-5

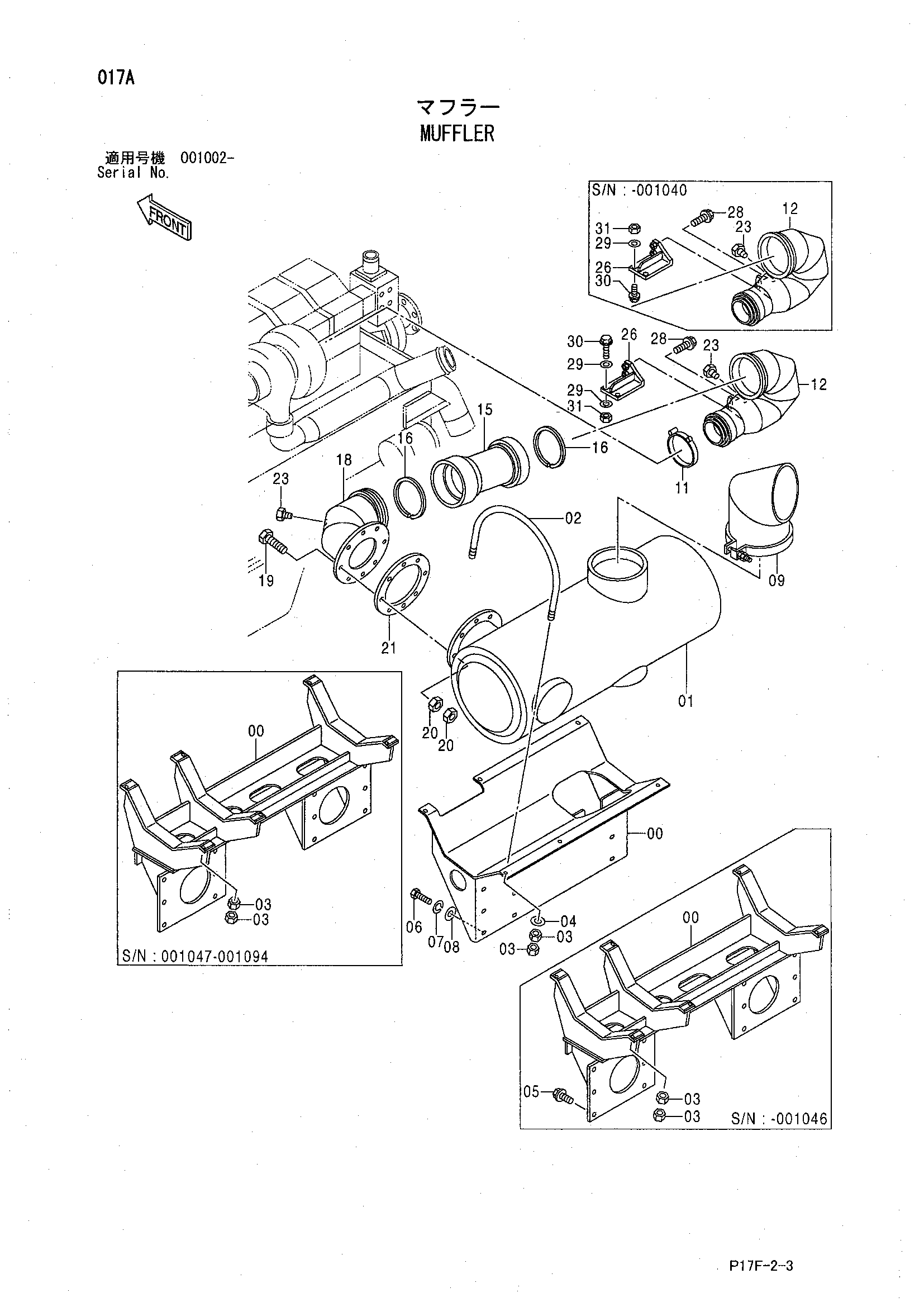

Заводская схема «Глушитель» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019429 замена: 6021145 | Кронштейн | 1 |
| 00 | 6021145 | Кронштейн | 1 |
| 00 | 6021591 | Кронштейн | 1 |
| 01 | 4440961 | Глушитель | 1 |
| 01 | 4465462 | Глушитель | 1 |
| 02 | 4441693 | U-образный болт | 3 |
| 02 | 4488005 | U-образный болт | 3 |
| 03 | M520012 | Гайка | 12 |
| 04 | A590112 | Плоская шайба | 3 |
| 05 | J021240 | Болт с шайбой | 12 |
| 06 | J901240 | Болт | 12 |
| 06 | J901240 | Болт | 9 |
| 07 | A590912 | Пружинная шайба | 12 |
| 07 | A590912 | Пружинная шайба | 9 |
| 08 | 4249324 | Шайба | 12 |
| 08 | 4249324 | Шайба | 9 |
| 09 | 4441787 | Выпускная труба | 1 |
| 11 | 4322138 | Хомут | 1 |
| 12 | 7039012 | Трубка | 1 |
| 15 | 8081260 | Трубка | 1 |
| 16 | 4266633 | Уплотнительное кольцо | 2 |
| 18 | 8081249 | Угловой штуцер | 1 |
| 19 | J922060 | Болт | 8 |
| 20 | M520020 | Гайка | 16 |
| 21 | 4442255 | Прокладка | 1 |
| 23 | 94-2021 | Пробка | 2 |
| 26 | 8081409 | Кронштейн | 1 |
| 28 | J021235 | Болт с шайбой | 2 |
| 28 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 29 | 4086891 | Шайба | 2 |
| 29 | 4249324 | Шайба | 4 |
| 30 | J021245 замена: J011245 | Болт с шайбой | 2 |
| 30 | J011245 | Болт с шайбой | 2 |
| 30 | J271245 замена: J901245 | Болт с шайбой | 2 |
| 31 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
