Гидролинии рабочего оборудования (1)(BE стрела) — HITACHI EX1200-5

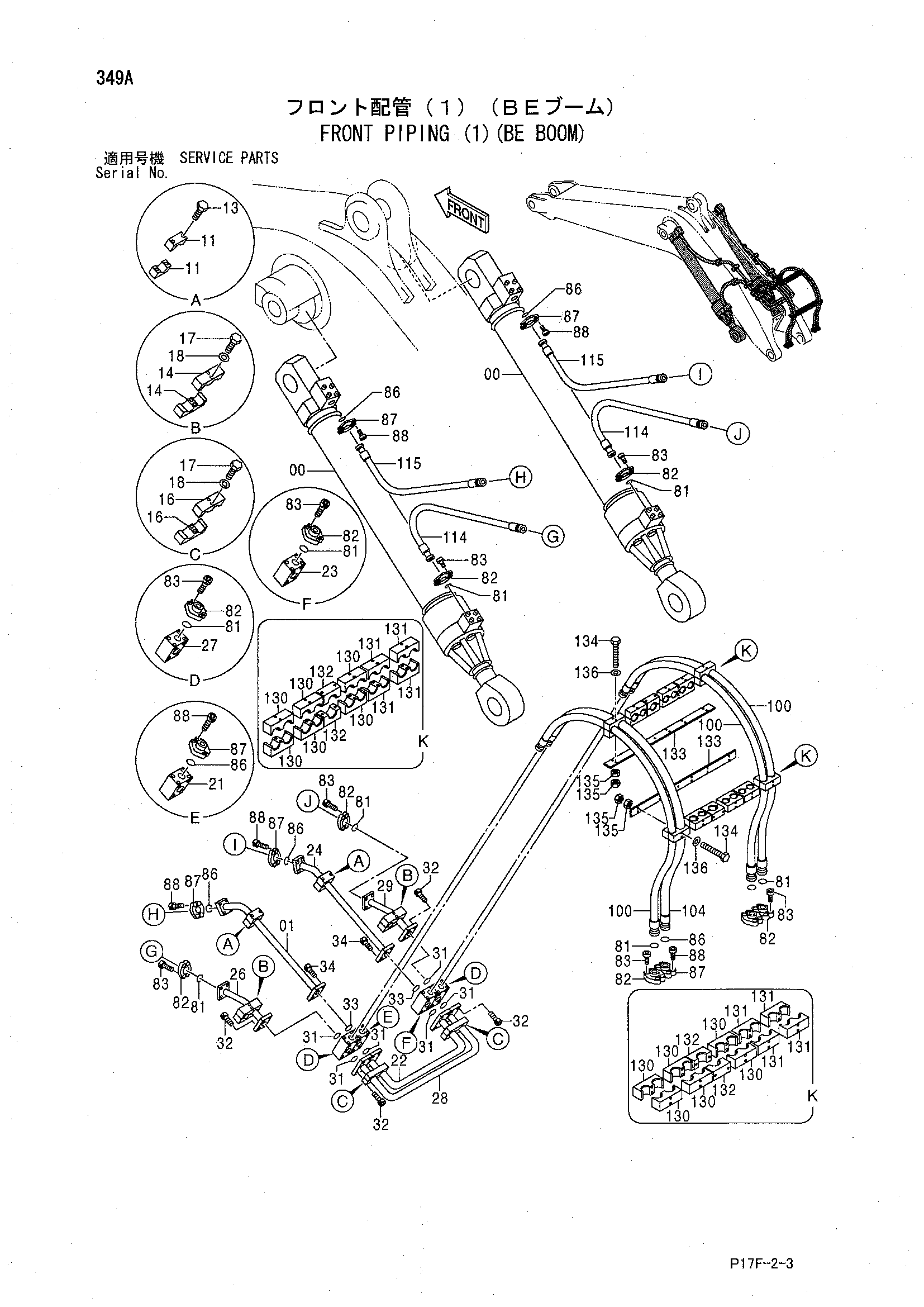

Заводская схема «Гидролинии рабочего оборудования (1)(BE стрела)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4438246 замена: 4459481	Гидроцилиндр стрелы	2
00	4459481	Гидроцилиндр стрелы	2
00	4450646 замена: 4468977	Гидроцилиндр стрелы	2
00	4468977	Гидроцилиндр стрелы	2
01	8050142	Трубка	1
11	4342723	Хомут трубки	4
13	J011200	Болт с шайбой	4
13	J271200 замена: J901200	Болт с шайбой	4
14	4439521	Хомут трубки	4
16	4439520	Хомут трубки	4
17	J901400	Болт	8
18	A590914	Пружинная шайба	8
21	3089811	Блок	1
22	8048393	Трубка	1
23	3089810	Блок	1
24	8050141	Трубка	1
26	8048391	Трубка	1
27	3051569	Блок	2
28	8048390	Трубка	1
29	8048389	Трубка	1
31	4508805	Уплотнительное кольцо	6
32	M341445	Болт с внутренним шестигранником	24
33	4510169	Уплотнительное кольцо	2
34	M341650	Болт с внутренним шестигранником	8
81	4508805	Уплотнительное кольцо	10
82	4089703	Разъёмный фланец	20
83	M341445	Болт с внутренним шестигранником	40
86	4510169	Уплотнительное кольцо	6
87	4075854	Разъёмный фланец	12
88	M341650	Болт с внутренним шестигранником	24
100	4439777	Шланг	3
104	4439778	Шланг	1
114	4343208	Шланг	2
115	4190293	Шланг	2
130	4603533	Хомут	12
131	4603540	Хомут	8
132	4603531	Хомут	4
133	3103850	Опора	2
134	J901210	Болт	24
135	J950012	Гайка	48
136	A590112	Плоская шайба	24

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
