Утилитй крышка — HITACHI EX1200-5

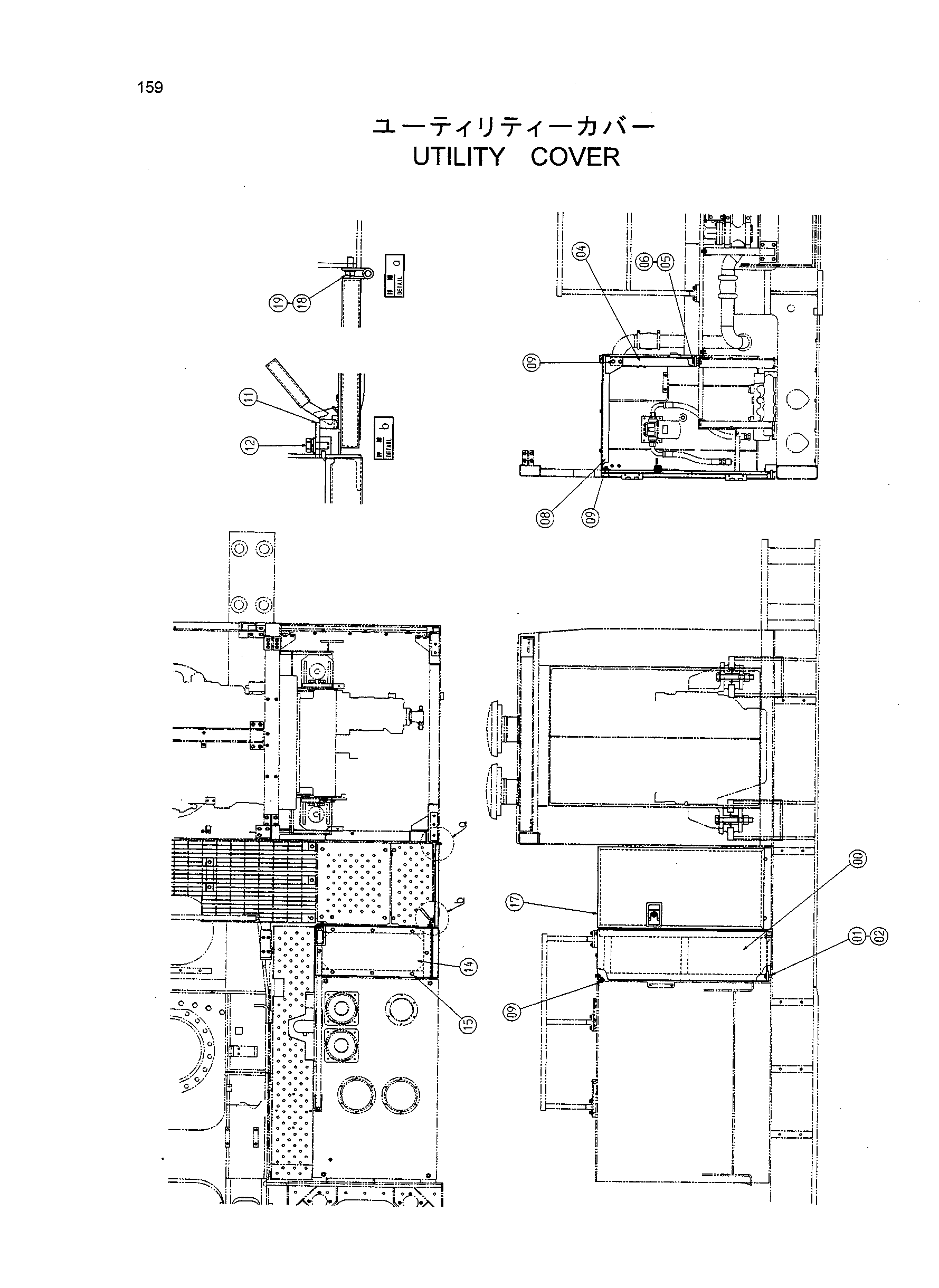

Заводская схема «Утилитй крышка» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019377 | Крышка | 1 |
| 01 | J921640 | Болт | 2 |
| 02 | 4087197 | Шайба | 2 |
| 04 | 8080989 | Кронштейн | 1 |
| 05 | J921640 | Болт | 2 |
| 06 | 4087197 | Шайба | 2 |
| 08 | 7037825 | Кронштейн | 1 |
| 09 | J021230 | Болт с шайбой | 7 |
| 11 | 8080969 | Кронштейн | 1 |
| 12 | J021025 | Болт с шайбой | 2 |
| 14 | 3090003 | Крышка | 1 |
| 15 | J021230 | Болт с шайбой | 8 |
| 17 | 7038828 | Дверь | 1 |
| 18 | J900820 | Болт | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
