Кондиционер (2) — HITACHI EX1200-5

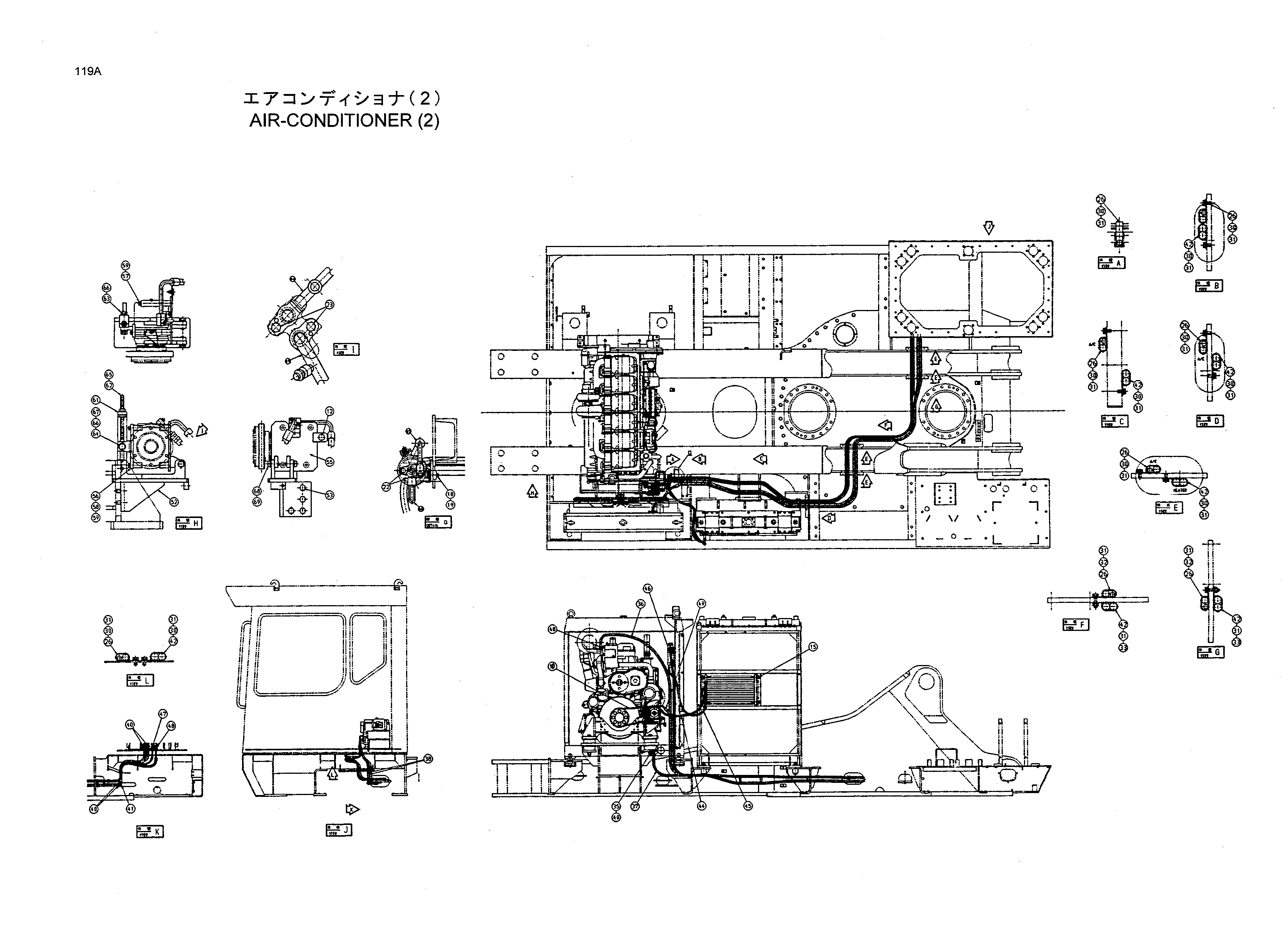

Заводская схема «Кондиционер (2)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4351827	GAS	5
03	4235882	Защитный кожух	3
04	4235884	Защитный кожух	4
10	4451916	Ремень V	1
12	4351773	Зажим	1
15	J021230	Болт с шайбой	4
18	J010816	Болт с шайбой	2
19	A590108	Плоская шайба	2
22	J020625	Болт с шайбой	2
23	J020630	Болт с шайбой	2
26	4190266	Зажим	18
28	4192035	Зажим	1
29	J021020	Болт с шайбой	1
30	J901020	Болт	34
31	A590910	Пружинная шайба	38
32	J901040	Болт	2
33	J950010	Гайка	2
35	4245743	Кран	1
36	4333418	Водяной шланг	1
37	4333439	Водяной шланг	1
38	4333442	Водяной шланг	2
40	4514699	Хомут шланга	8
41	4376262	Соединение трубка	2
42	4192034	Зажим	12
43	4190263	Зажим	7
44	4440948	Шланг радиатора	1
45	4440633	Шланг радиатора	1
46	4440725	Шланг радиатора	1
47	4440634	Шланг радиатора	1
48	4440694	Шланг радиатора	1
49	4440710	Шланг радиатора	1
52	7038861	Кронштейн	1
53	J021235	Болт с шайбой	4
55	8080872	Кронштейн	1
56	8080871	Кронштейн	1
57	J900885	Болт	2
58	J900804	Болт	2
59	A590908	Пружинная шайба	4
61	4344572	Стойка	1
62	9743911	Болт регулировочный	1
63	M111225	Болт	1
64	M111256	Болт	1
65	J952012	Гайка	2
66	A590912	Пружинная шайба	2
67	A590112	Плоская шайба	1
68	M111230	Болт	2
69	A590912	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
