Пилотные гидролинии (кабина): 1 — HITACHI EX1200-5

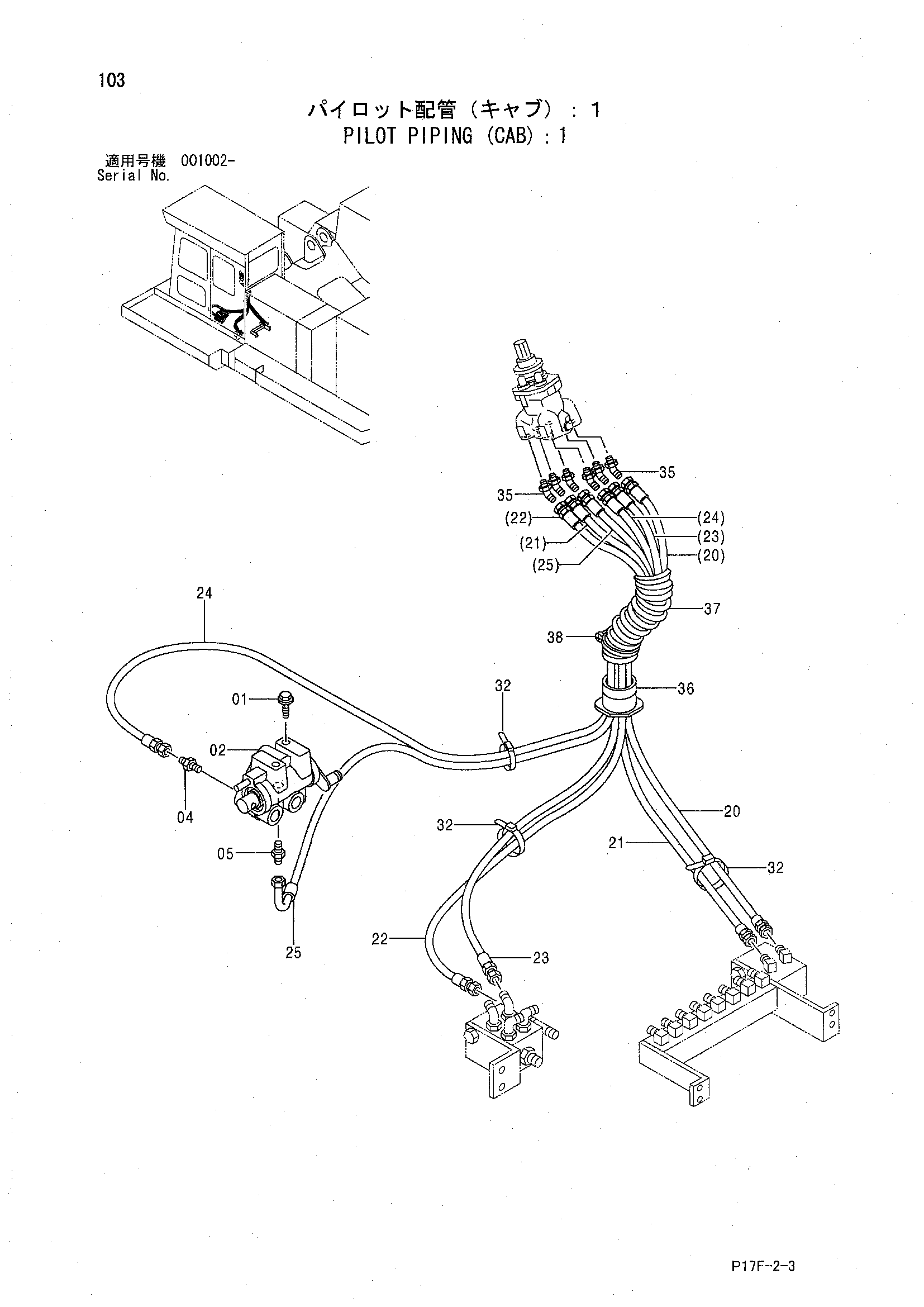

Заводская схема «Пилотные гидролинии (кабина): 1» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021025 | Болт с шайбой | 2 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 02 | 4407253 | Запорный клапан | 1 |
| 04 | 4261938 | Фильтр | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4455009 | Шланг | 1 |
| 21 | 4455010 | Шланг | 1 |
| 22 | 4455013 | Шланг | 1 |
| 23 | 4455014 | Шланг | 1 |
| 24 | 4455020 | Шланг | 1 |
| 25 | 4442040 | Шланг | 1 |
| 32 | 4055312 | Ленточный зажим | 4 |
| 35 | A852223 | Угловой штуцер | 6 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 3079728 | Втулка | 1 |
| 37 | 4351175 | Шланг | 1 |
| 38 | 4351774 | Хомут провод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
