Гусеничная цепь 900mmG — HITACHI EX1200-5

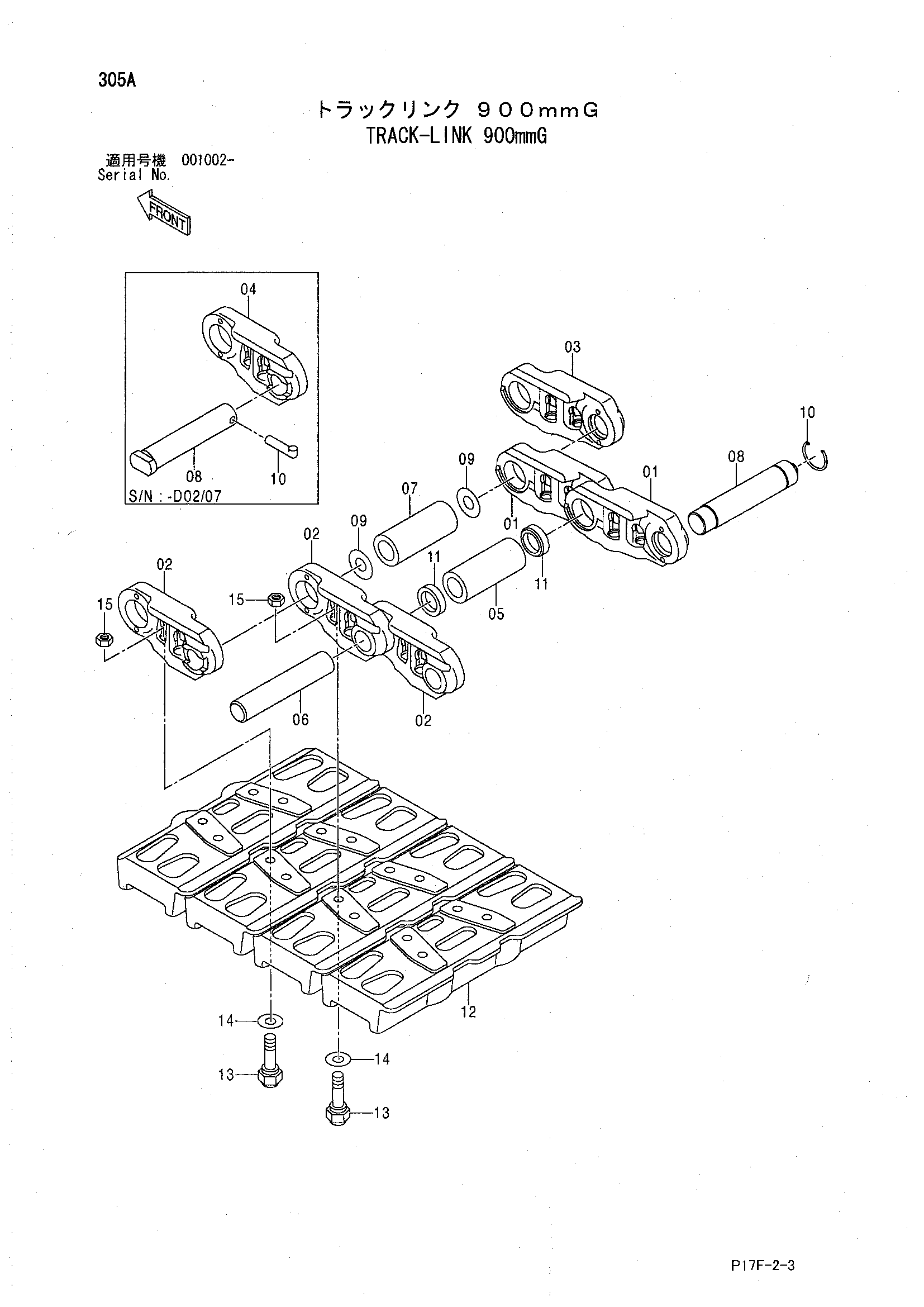

Заводская схема «Гусеничная цепь 900mmG» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9145083 | Гусеничная цепь в сборе | 4 | |
| 9203168 | Гусеничная цепь в сборе | 4 | |
| 9239610 | Гусеничная цепь в сборе | 4 | |
| 01-11 | 9145084 | Гусеничная цепь | 1 |
| 01-11 | 9203169 | Гусеничная цепь | 1 |
| 01-11 | 9239609 | Гусеничная цепь | 1 |
| 01 | 9125083 замена: 4618286 | Гусеничная цепь | 25 |
| 01 | 4618286 | Гусеничная цепь | 25 |
| 02 | 9125084 | Гусеничная цепь | 25 |
| 02 | 9125084 замена: 4618286 | Гусеничная цепь | 26 |
| 02 | 4618287 | Гусеничная цепь | 26 |
| 03 | 9127744 замена: 4618287 | Гусеничная цепь M | 1 |
| 03 | 9232216 замена: 4618287 | Гусеничная цепь M | 1 |
| 03 | 4618288 | Гусеничная цепь M | 1 |
| 04 | 9128170 замена: 4618287 | Гусеничная цепь M | 1 |
| 05 | 4278315 | Втулка гусеница | 25 |
| 06 | 4312641 | Палец тяга | 25 |
| 06 | 4618290 | Палец тяга | 25 |
| 07 | 4278317 | Соединительная втулка | 1 |
| 07 | 4450522 | Соединительная втулка | 1 |
| 08 | 4306647 | Соединительный палец | 1 |
| 08 | 4457256 | Соединительный палец | 1 |
| 08 | 4618289 | Соединительный палец | 1 |
| 09 | 4132763 | Втулка | 2 |
| 09 | 4450523 | Втулка | 2 |
| 10 | 4051870 | Палец | 1 |
| 10 | 4456774 | Палец | 1 |
| 11 | 4253964 | Уплотнение | 50 |
| 12 | 1018797 | Башмак | 26 |
| 13 | 4295409 | Болт башмак | 104 |
| 14 | 4281006 | Шайба | 104 |
| 15 | 4281007 | Гайка | 104 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
