Гидрораспределитель (1/5) — HITACHI EX1200-5

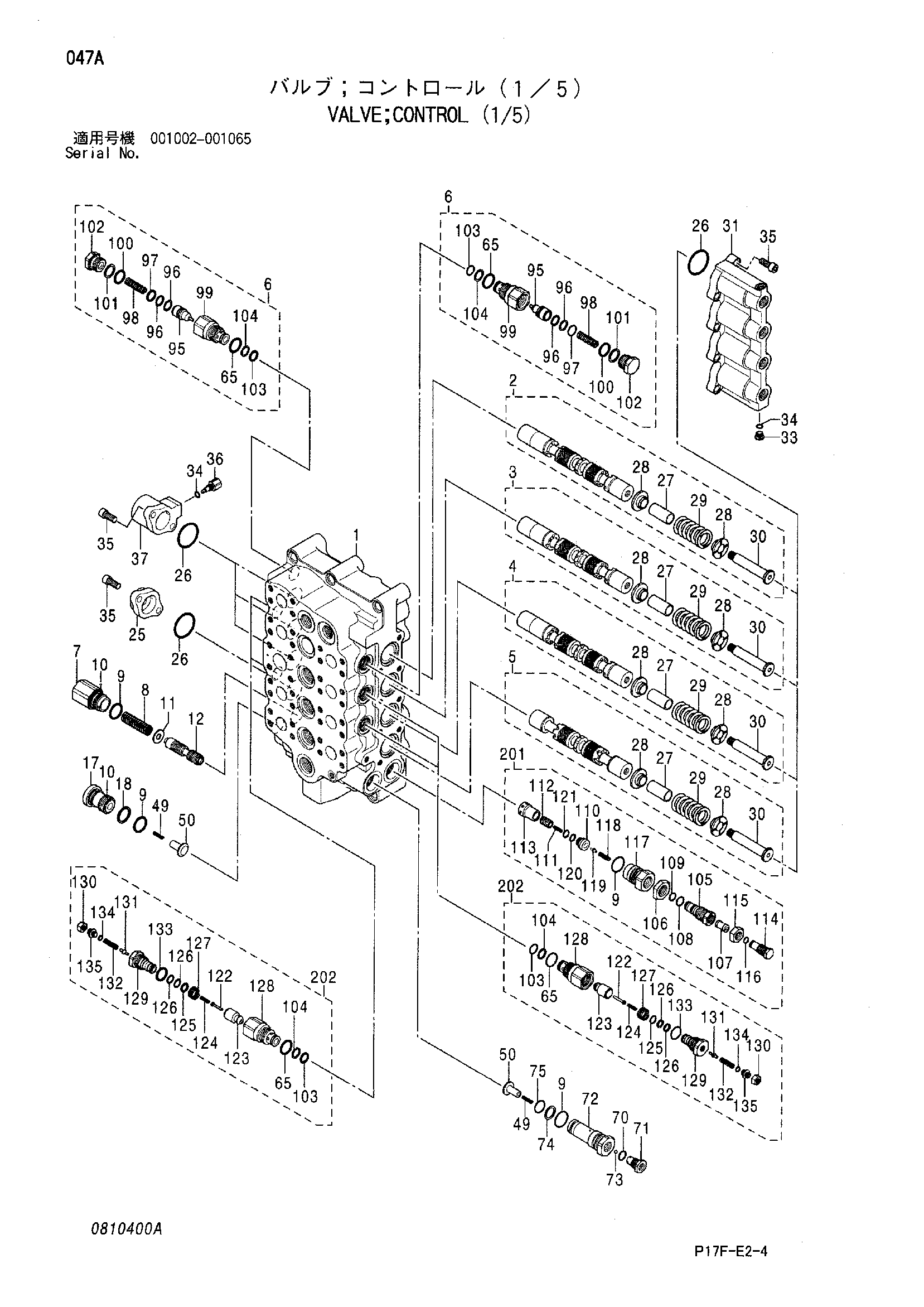

Заводская схема «Гидрораспределитель (1/5)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4438129	Гидрораспределитель	1
2	0810401	Плунжер	1
3	0810402 замена: 0867501	Плунжер	1
4	0810403	Плунжер	1
5	0810404	Плунжер	1
6	0622843	Клапан	2
7	0622817	Колпачок	1
8	0810405	Пружина	1
9	4088425	Уплотнительное кольцо	4
10	0189803	Кхип	2
11	0622816	Проставка	1
12	0810406	Золотник	1
17	0622825	Колпачок	1
18	0223104	Опорное кольцо	1
25	0622803	Крышка	1
26	0101616	Уплотнительное кольцо	8
27	0622805	Втулка	4
28	0622806	Направляющая	8
29	0622807	Спирнг	4
30	0622808	Колпачок	4
31	0809705	Крышка	1
33	0622810	Колпачок	1
34	957366	Уплотнительное кольцо	4
35	M341230	Болт с внутренним шестигранником	16
36	0622875	Пробка	3
37	0622876	Крышка	3
49	0622827	Пружина	2
50	0622829	Проверка	2
65	4153108	Уплотнительное кольцо	6
70	4506418	Уплотнительное кольцо	1
71	0622871	Сиденье	1
72	0810407	Колпачок	1
73	0622873	Шарик	1
74	4113187	Опорное кольцо	1
75	966689	Уплотнительное кольцо	1
95	0809734	Тарельчатый клапан	2
96	0809735	Опорное кольцо	4
97	0809736	Уплотнительное кольцо	2
98	0809737	Пружина	2
99	0809738	Втулка	2
100	0809739	Уплотнительное кольцо	2
101	0212312	Опорное кольцо	2
102	0809740	Колпачок	2
103	4153099	Уплотнительное кольцо	6
104	4027959	Опорное кольцо	6
105	0809708	Втулка	1
106	0809709	Гайка	1
107	0809710	Поршень	1
108	4153098	Уплотнительное кольцо	1
109	0809711	Уплотнительное кольцо	1
110	0809712	Сиденье	1
111	0809713	Пружина	1
112	0809714	Тарельчатый клапан	1
113	0809715	Втулка	1
114	0809716	Винт	1
115	0809717	Гайка	1
116	0212416	Уплотнительное кольцо	1
117	0809718	Колпачок	1
118	0135206	Пружина	1
119	0809719	Тарельчатый клапан	1
120	4040813	Опорное кольцо	1
121	0809720	Уплотнительное кольцо	1
122	0809729	Поршень	4
123	0809728	Тарельчатый клапан	4
124	0809727	Пружина	4
125	0809726	Уплотнительное кольцо	4
126	0809725	Опорное кольцо	8
127	0809724	Пружина	4
128	0809723	Втулка	4
129	0809722	Сиденье	4
130	0809721	Гайка	4
131	0809733	Тарельчатый клапан	4
132	0809732	Пружина	4
133	0809731	Уплотнительное кольцо	4
134	4153089	Уплотнительное кольцо	4
135	0809730	Винт	4
201	4469379	Предохранительный клапан	1
202	4469380	Предохранительный клапан	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
